在CAD制圖中，墻體一般用多線繪制，但墻體角落的多線需要經過合并才能達到標準，這里為大家介紹如何合并墻體角落處。

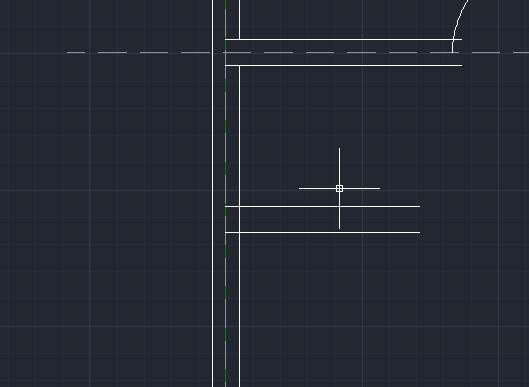

1、打開cad軟件，在先依照構造線，使用雙線將墻體畫出。

2、然后用鼠標左鍵雙擊需要合并的墻角處的雙線。

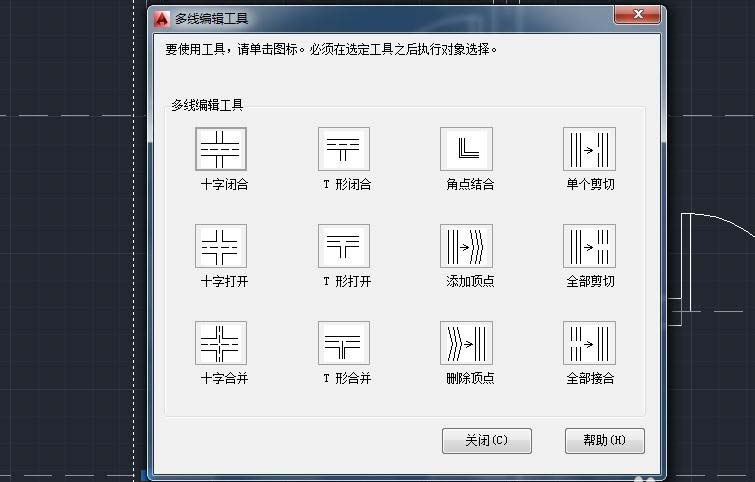

3、出現以下對話框，包括各種合并類型。

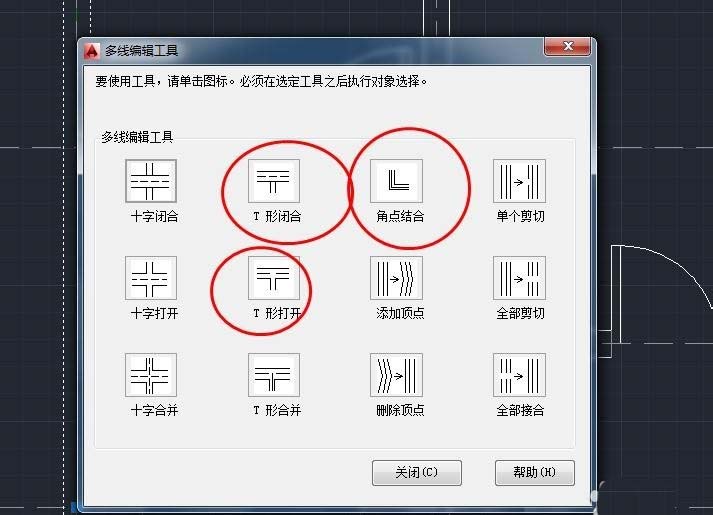

4、選擇需要合并的類型，圖中三個較為常見。

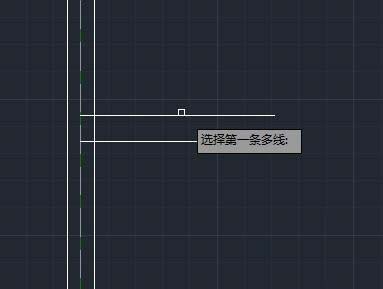

5、點擊類型后，選擇第一條多線。

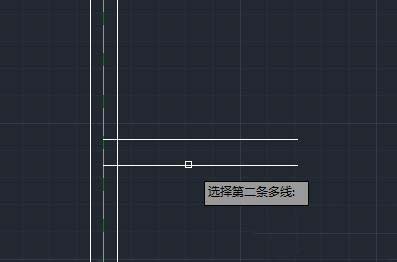

6、然后選擇第二條多線，這兩天多線即是墻角處的兩條多線。

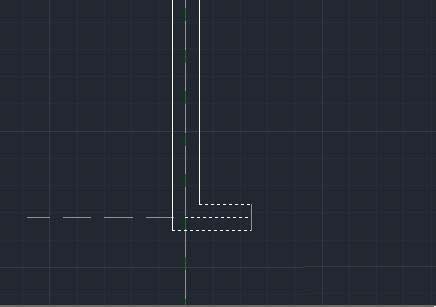

7、最后回車鍵點確認，完成操作。
