cad中想要繪制出精美的螺栓，該怎么繪制呢？下面我們就來看看詳細的教程。

1、首先，在輔助線設置當中加在虛線，然后畫兩條輔助線，最后結果如圖所示。

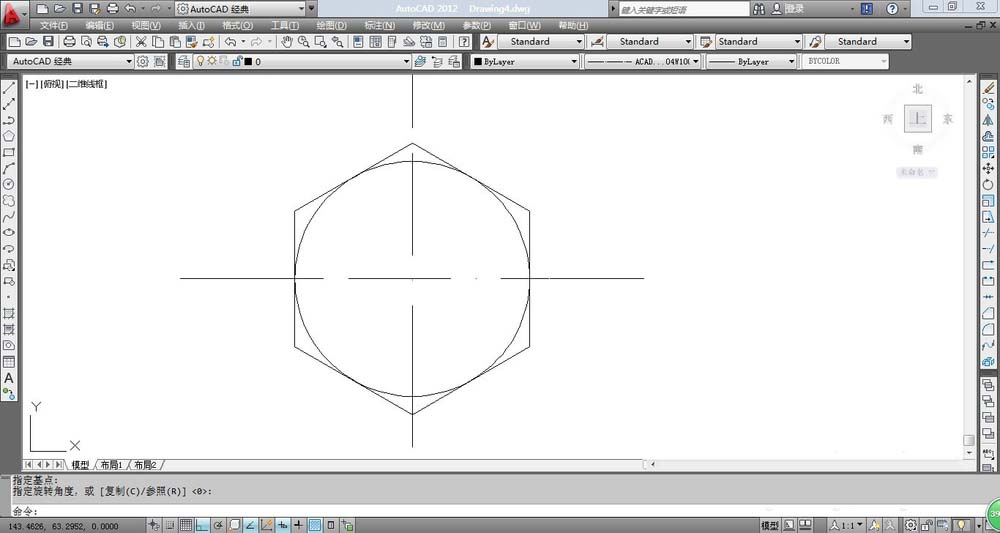

2、輸入C快捷鍵畫圓，畫一個半徑為13.85的圓，以輔助線的交點為圓心，然后在輸入POL多邊形快捷鍵，畫一個外切與圓的正六邊形，最后的結果如圖所示。

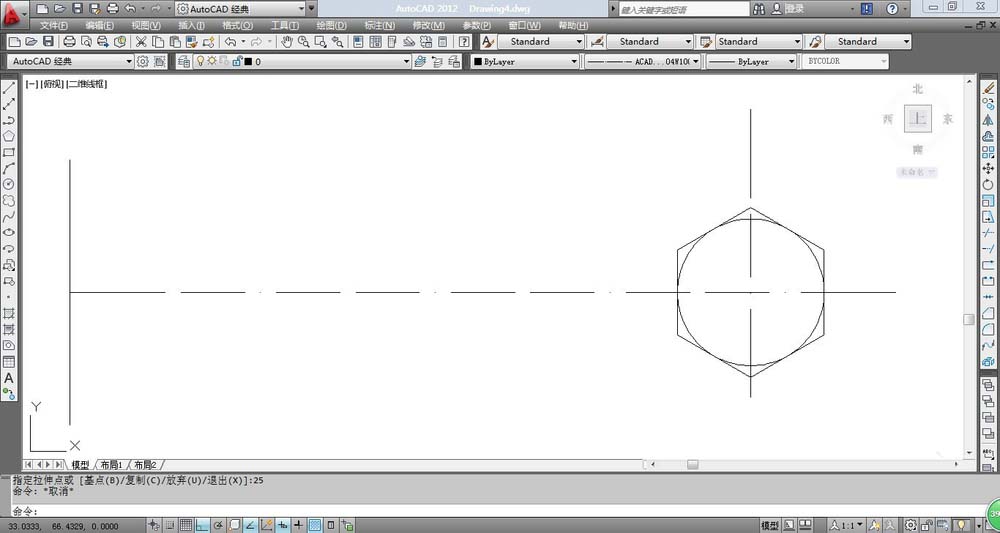

3、在輔助線外畫一條直線，以輔助線端點為中點，畫直線，最后結果如圖所示。

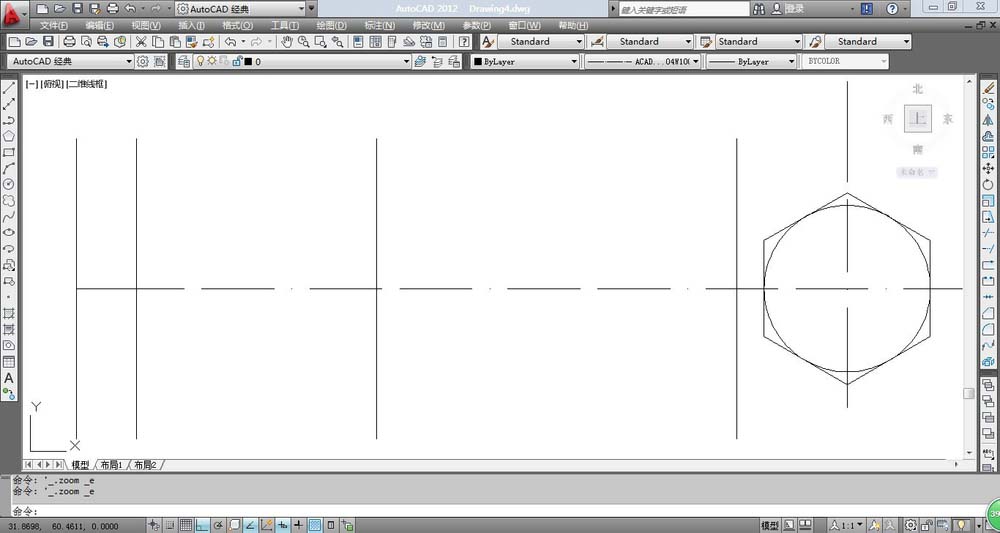

4、輸入O快捷鍵，向右進行偏移，首先偏移10個單位，然后選擇剛才偏移得到的直線，再偏移40個單位，在選擇剛才偏移得到的直線，再偏移60個單位，最后結果如圖所示。

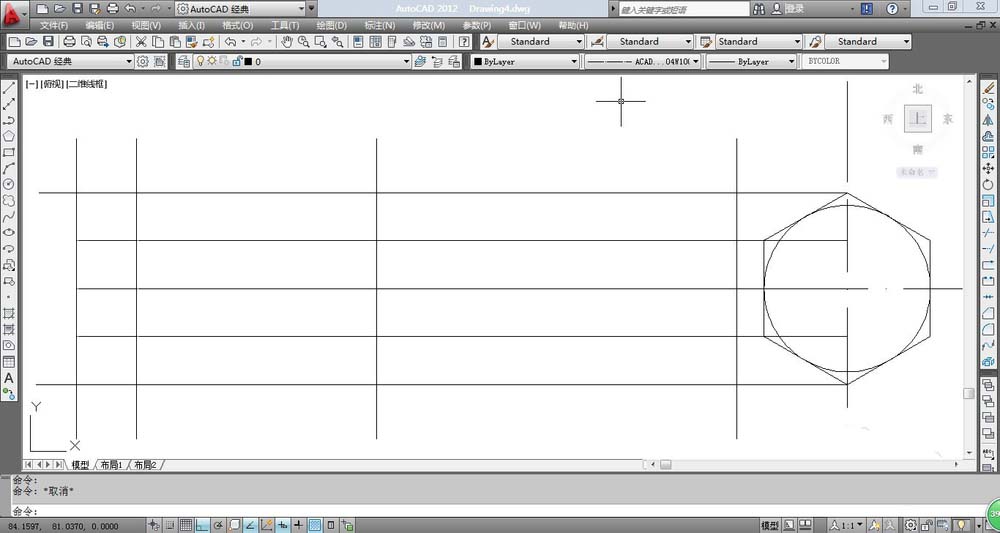

5、將最外面的這條直線的中點和圓心連接起來，然后選擇這條直線，輸入O快捷鍵，然后向上和向下各偏移8個單位，然后在捕捉正六邊形的兩個點向左繪制兩條直線，最后結果如圖所示。

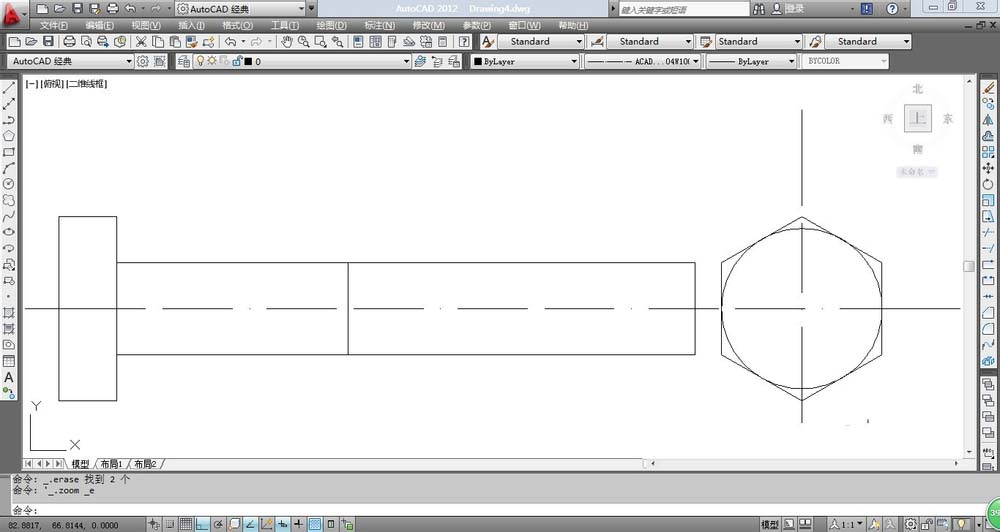

6、輸入TR快捷鍵，進行修剪，我們可以輸入tr后直接按兩次空擋鍵，就可以刪除多余的線條，最后的修剪結果如圖所示。

以上就是cad繪制螺栓的方法，很簡單，希望能幫到大家，感興趣的朋友請繼續關注武林網。
