cad中想要畫平面們，這個在建筑圖紙中門窗是很常見的，該怎么畫呢？下面我們就來看看詳細的教程。

1、首先我們打開一個帶有墻的工程圖紙。

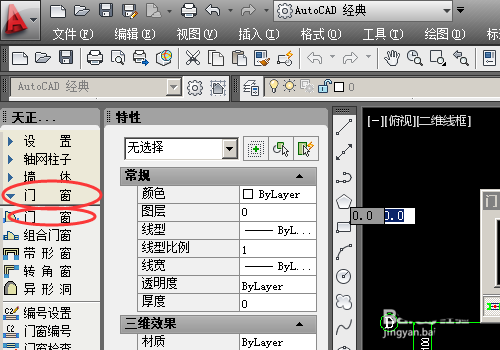

2、然后再菜單中點擊門窗下的門窗。

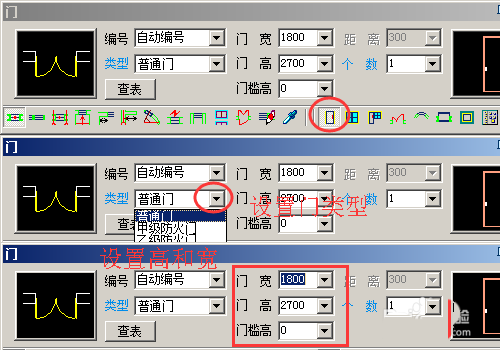

3、在彈出的門窗口中設置門的類型、高和寬等。

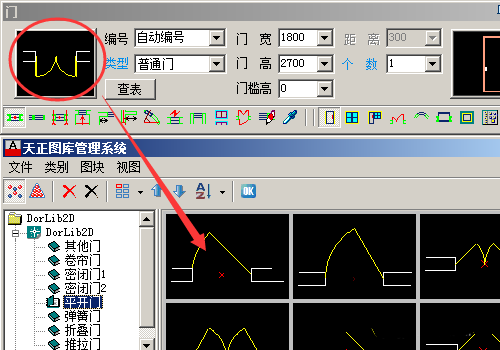

4、設置門的樣式可以點擊左側的門圖標，可以選擇門的樣式。

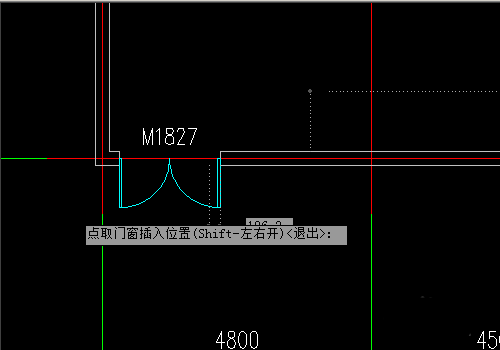

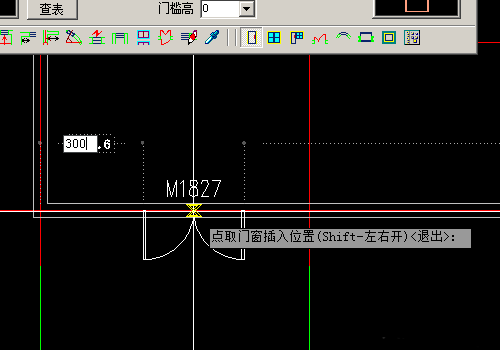

5、各項都設置好以后，我們可以把鼠標放到我們畫好的墻上可以看到，點取門窗的插入位置。在左右的數字欄中可以輸入距離來精確控制門的位置。

6、設好以后點擊鼠標或按回車鍵確定。

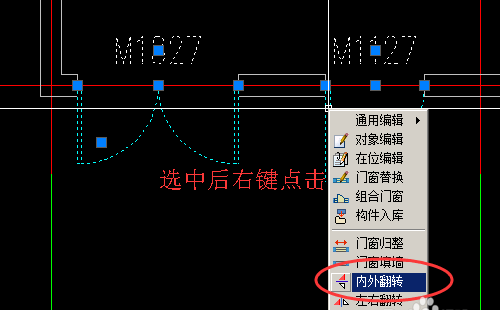

7、平面門插入完成。如果對門的開啟方向和內外部滿意可以單擊右鍵來調整。選中要調整的門（可多選）然后點擊右鍵。我們選擇內外反轉。

8、我們可以看到門我們選中的門全部朝外開了。我們再次選擇后點擊右鍵這次選擇左右反轉。

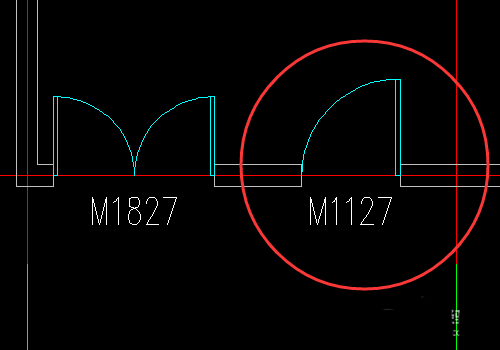

9、我們可以看到單扇的門開啟方向改變了。

注意事項：

在天正中門窗作為依附構件，必須要在有墻的情況下才能繪制。
