cad繪制建筑圖紙很方便，繪制的建筑圖剖面圖怎么填充圖案呢？下面我們就來看看詳細的教程。

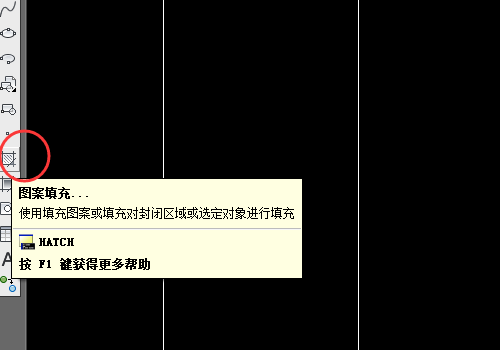

1、首先在打開的軟件中點擊圖案填充按鈕。

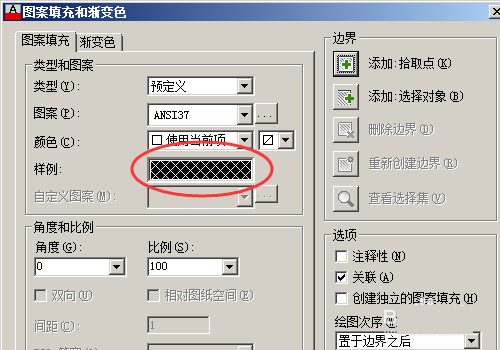

2、在彈出的圖案填充和漸變色中我們點擊樣例后面的圖案。

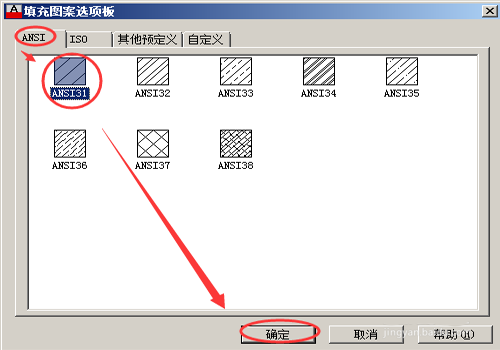

3、在彈出的圖案選項板中我們選擇ANST--ANST31號圖案。選擇后點擊確定。

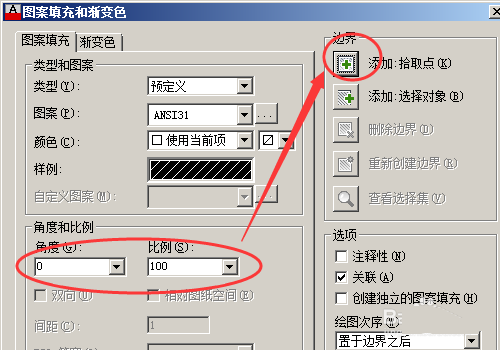

4、在返回的圖案填充和漸變色中我們設置比例（也可在填充后設置）。然后我們點擊邊界下的拾取點。

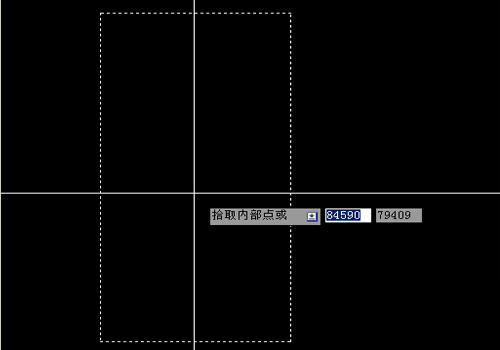

5、點擊拾取點后進入圖形頁面，選擇要填充的邊界。左鍵點擊后視為拾取，可多次點擊來復選。

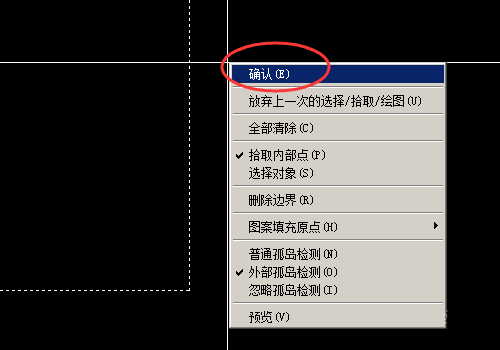

6、選擇完成后點擊右鍵--確定，然后返回圖案填充頁面。

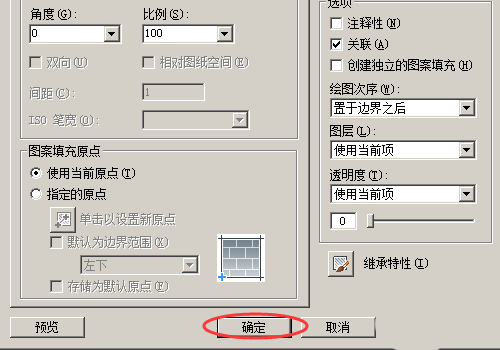

7、點擊圖案填充最下方的確定來完成圖案填充。

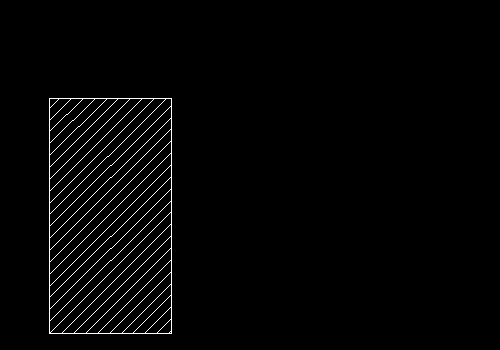

8、這是完成后的樣子。

以上就是cad給剖面圖填充圖案的教程，希望大家喜歡，請繼續關注武林網。
