cad中繪制平面圖很簡單，今天我們就來看看使用cad繪制客廳開關平面圖的教程，請看下文詳細介紹。。

1、如下圖所顯示，這里是客廳的燈，要進行布置開關。

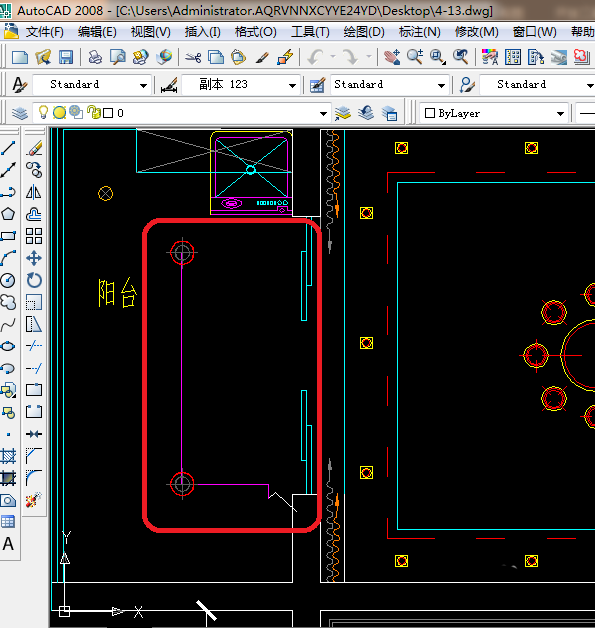

2、這里的陽臺布置一個一位開關就可以了。

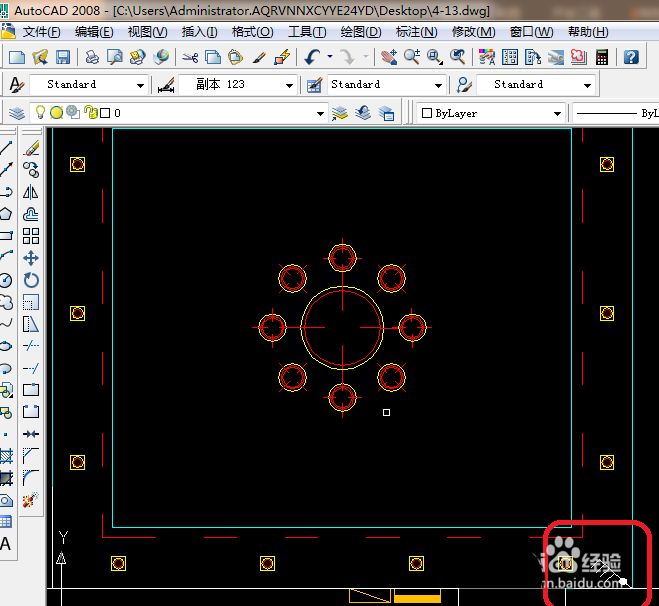

3、如下圖布置一個四位開關，四位開關在進門的左邊。

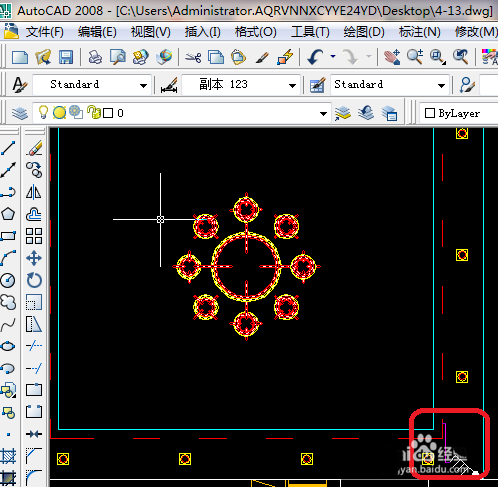

4、在用一條直線連接如下圖，這條直線表示線。

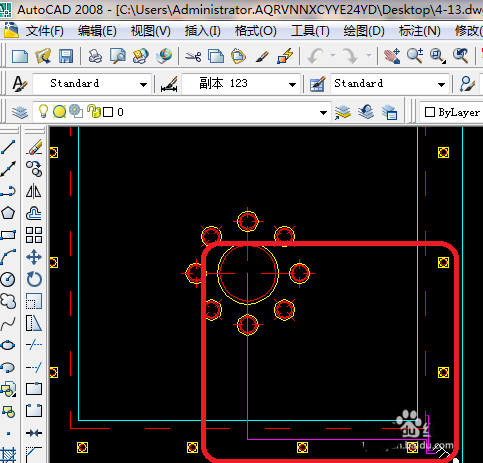

5、另一條線是控制吊燈的。

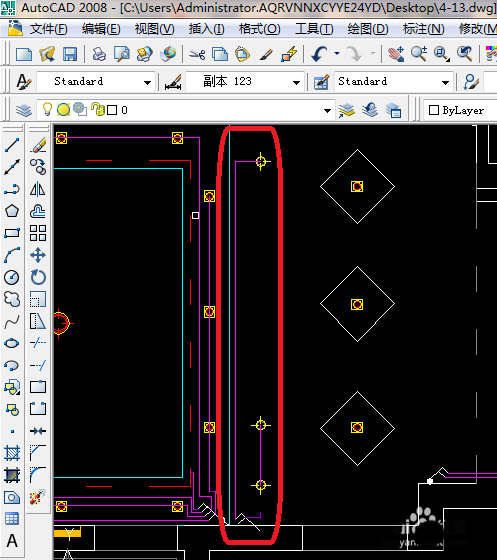

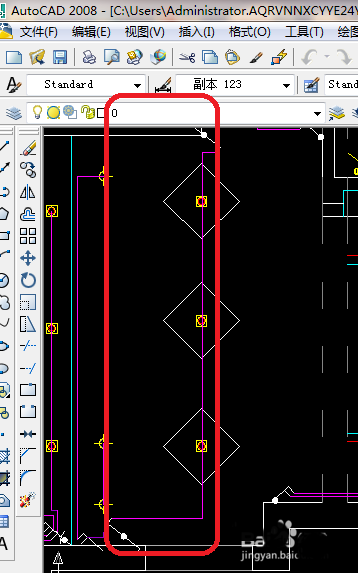

6、如下圖兩條線是連接銅燈。

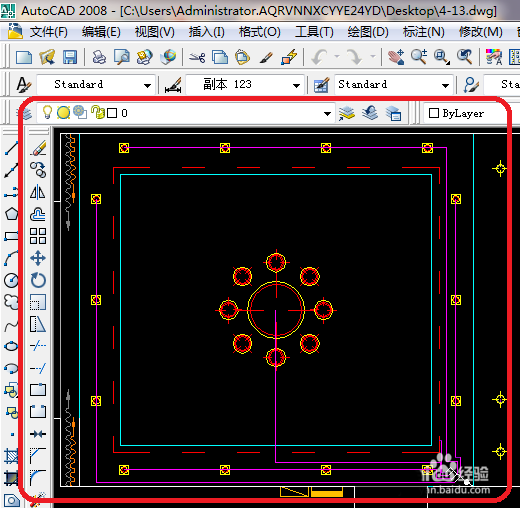

7、在有兩條線連接另外的銅燈。

8、在布置如下一位開關，這里可以不要，也可以設置，看客戶的要求。

9、在用布置一控雙開有開關，這時可以控制走廊燈。

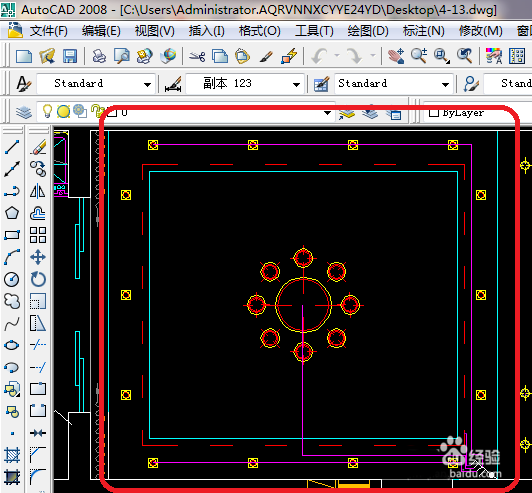

10、如下圖就可以完成了cad客廳開關布置圖。

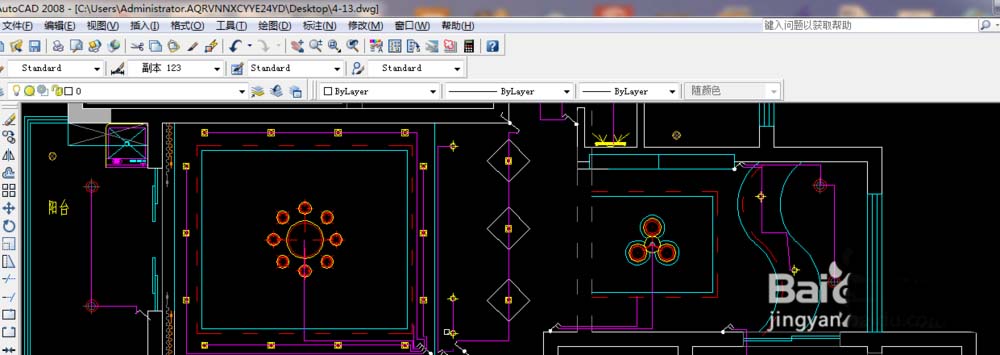

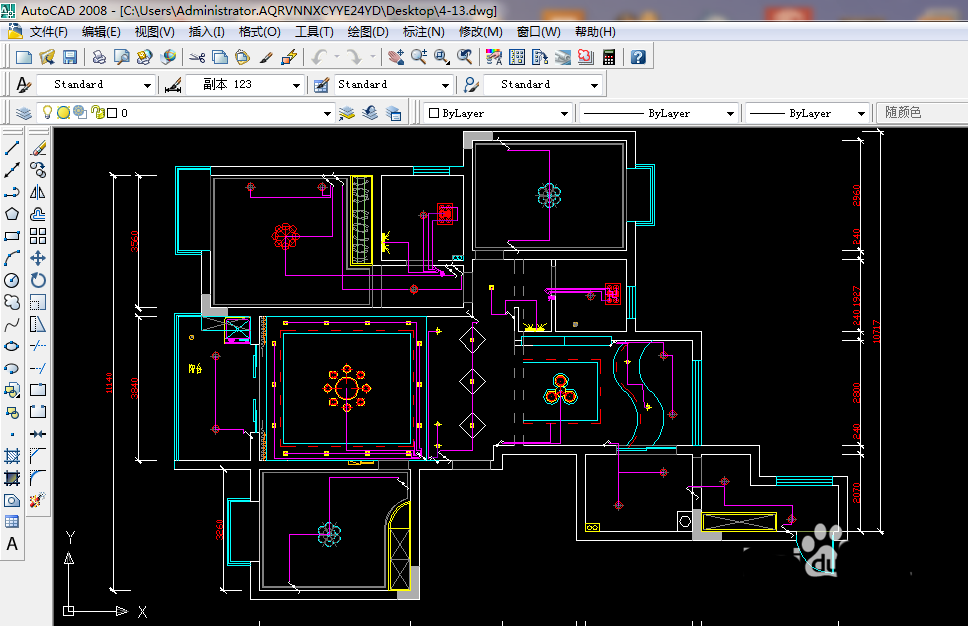

11、這里就畫完整套間的開關布置圖了。

以上就是cad繪制客廳開關平面圖的教程，希望大家喜歡，請繼續關注武林網。
