cad建筑電氣施工圖中應急燈是公共建筑中必須的設備，該怎么繪制應急燈符號呢？下面我們就來看看詳細的教程。

1、首先我們在打開圖紙中點擊右側的工具欄中選擇平面設備--任意布置。如果需要用到其他的布置可以根據需要選擇下方的矩形、扇形、兩點等布置方式。

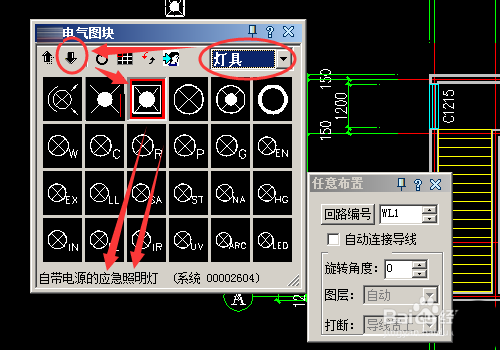

2、在彈出的圖庫中選擇燈具--第二頁選擇自電源應急燈。（根據需也可以選擇該燈左方的專用電源應急燈）。

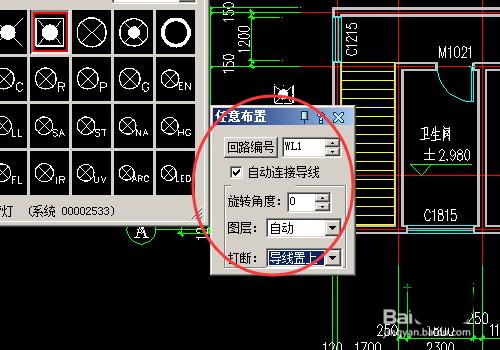

3、然后設置應急燈的回路編號，和旋轉角度（如果需要）。

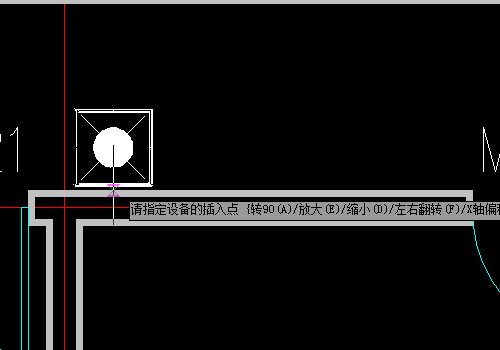

4、然后就可可以根據需要在圖形中點擊插入了。可以根據需要點擊選擇點擊自動連接導線，在繪制好第一個應急燈以后繪制第二個以后會自動連接導線。

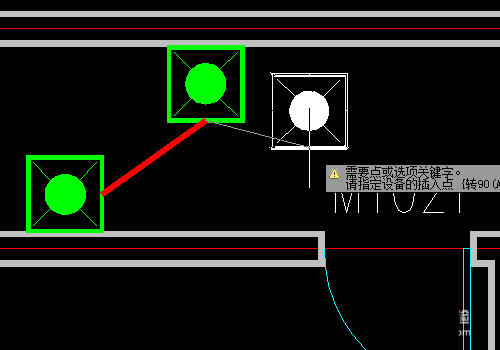

5、可以多次點擊鼠標左鍵來實現多個應急燈的插入，由于上一步我們點選了自動連接導線，所以當點擊的應急燈多于1個時會用導線自動連接。繪制完成一個回路后點擊右鍵退出繪制。

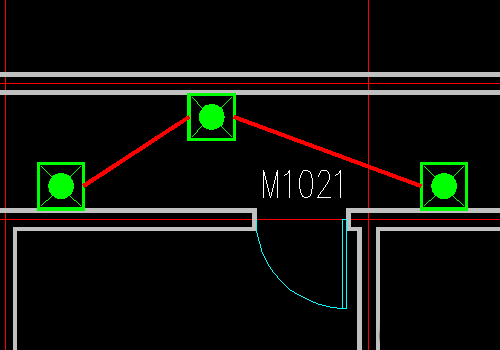

6、這是我們繪制好的應急照明燈。

以上就是cad繪制應急燈的方法，希望大家喜歡，請繼續關注武林網。
