cad中想要設計一款立體的管道，該怎么繪制呢？下面我們就來看看詳細的教程。

1、我用的版本是CAD2007，所以我就先來介紹下CAD2007里如何繪制立體圖形，首先打開我們的CAD

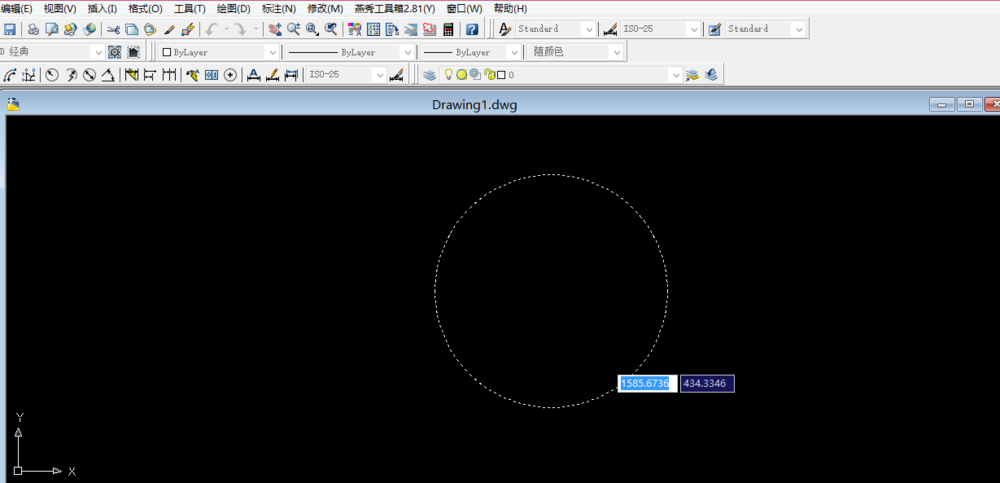

2、我先來介紹畫出一根立體管道吧，先畫出一個平面大圓來

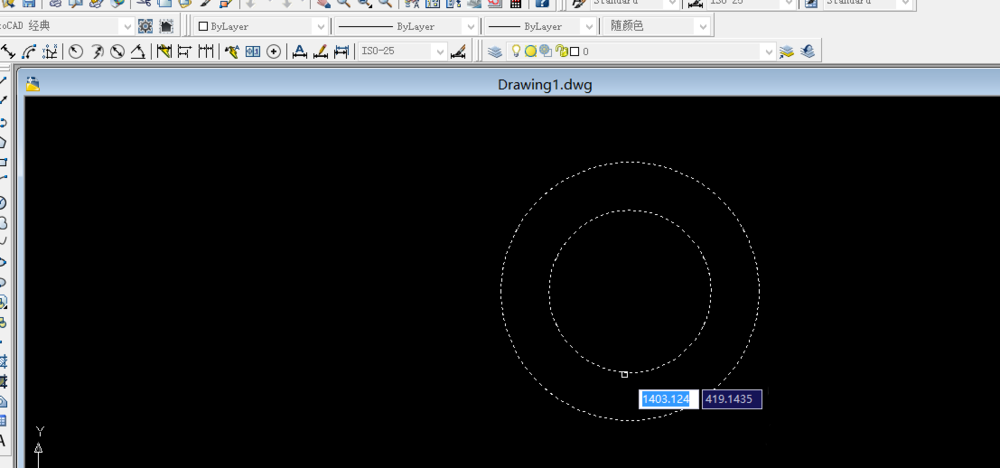

3、再在大圓的里面畫出一個小圓，只要比大圓小，就可以了（你畫的這個小圓直接關系到，最后你畫出的這個立體的管道了厚度）前提是同一個圓心，否測這個管道將不圓，如圖所示：

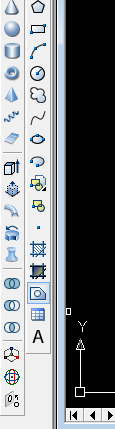

4、然后我們要點擊這個圖標來，創建面域（這兩個圓里面不可以有別的線條，否測面域不會創建成功）

5、這樣的話，這個面域就創建成功了，接下來，我們點擊這個圖標，這個叫做差集圖標，也就是不用大圓減去這個小圓的面域，這樣里面就成了一個空心的

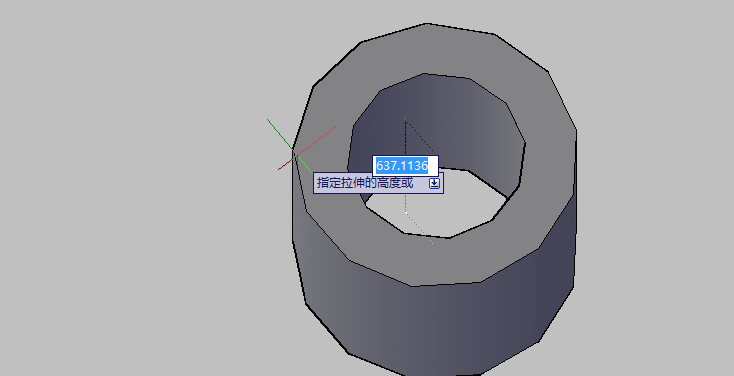

6、其實這樣就有了這個管道的大致模樣了，最后我們再點擊這個按鈕，這個叫做拉伸，把這個管道拉成你想要的長度就可以了

以上就是cad繪制立體管道圖形的教程，希望大家喜歡，請繼續關注武林網。
