cad2014中想要繪制圖形，可以使用參數化來繪制，下面我們就來看看詳細的教程。

一、幾何約束

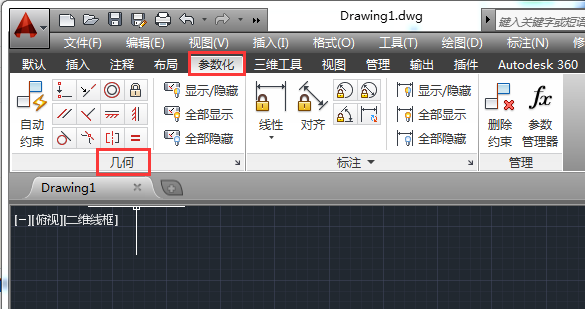

1、幾何約束即為幾何限制條件，主要用于限制二維圖形或對象上的點位置。對象進行幾何約束后具有關聯性，在沒有溢出約束前是不能進行位置的移動的。在菜單欄依次選擇【參數化】》【幾何】選項，根據需要選擇對應的約束命令，即可進行限制操作。

二、標注約束

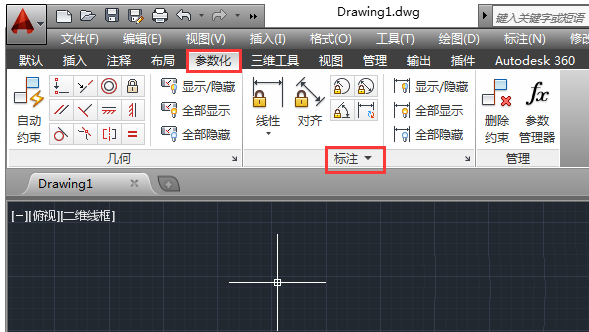

標注約束主要通過約束尺寸達到移動線段位置的目的。在菜單欄依次選擇【參數化】》【標注】選項。主要有以下七中模式。

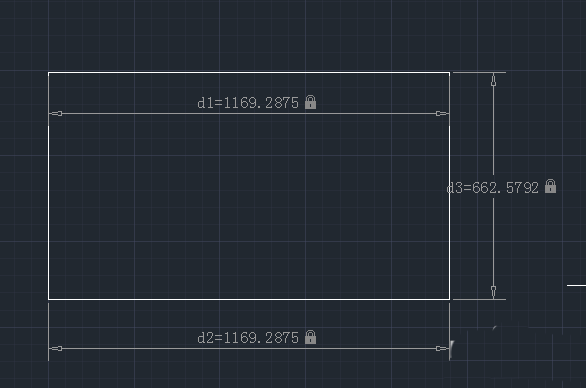

1、線性約束

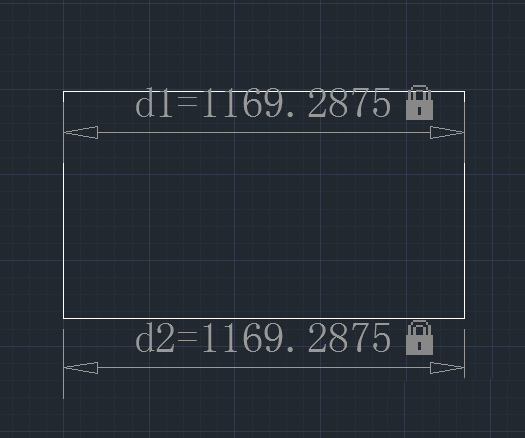

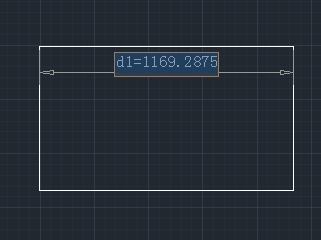

線性約束可將對象沿水平方向或豎直方向進行約束。在菜單欄依次選擇【參數化】》【標注】》【線性】選項，指定兩個約束點，然后指定尺寸線位置，此時尺寸為可編輯狀態，并測量出當前的值，重新輸入尺寸值后按回車鍵，系統自動鎖定選擇的對象。

2、水平約束

水平約束可以將所選擇對象的尺寸線沿水平方向進行移動，不能沿豎直方向進行移動，其使用方法與線性約束相同。

3、豎直約束

數值約束與水平約束正好相反，只能將約束對象的尺寸沿豎直方向進行移動，不能沿水平方向進行移動。

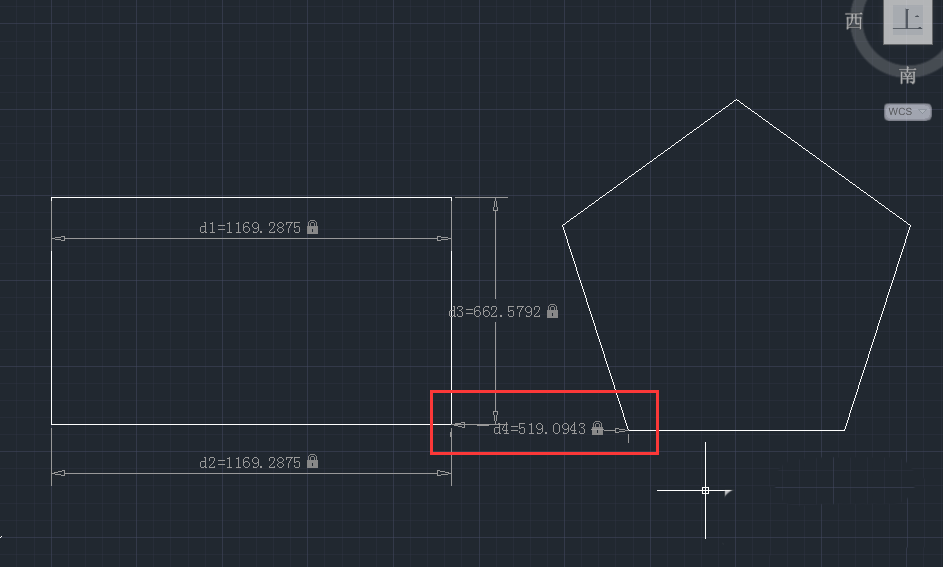

4、對齊約束

對齊約束主要用于將不在同一直線上的兩個點對象進行約束。

5、直徑、半徑、角度約束

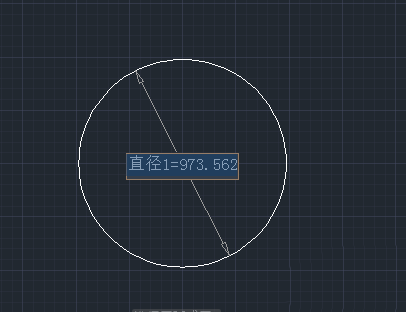

直徑約束用于對圓的直徑進行約束；半徑約束則是對圓或圓弧的半徑值進行約束；角度約束用于兩條直線之間的角度進行約束。

6、轉換

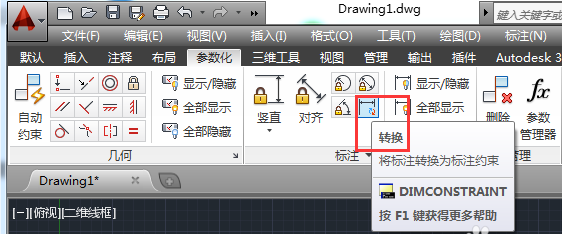

轉換約束可將已經標注的尺寸轉換為標注約束。

以上就是cad參數化功能的教程，希望大家喜歡，請繼續關注武林網。
