cad中的差集命令是可以從三維實體或二維面域中減去對象可以實現這種功能，該怎么使用差集命令呢？下面我們就來看看詳細的教程。

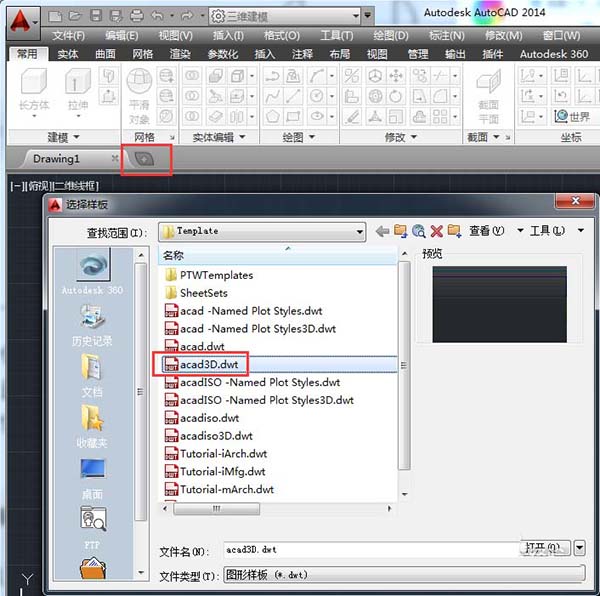

1、首先運行AutoCAD2014軟件，然后通過打開【選擇樣板】載入acad3D.dwt文件，并設置好視角。

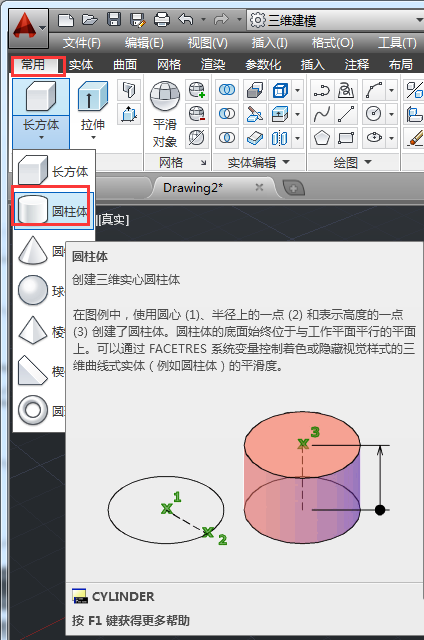

2、然后通過菜單欄選擇【常用】》【建模】》【圓柱體】選項。

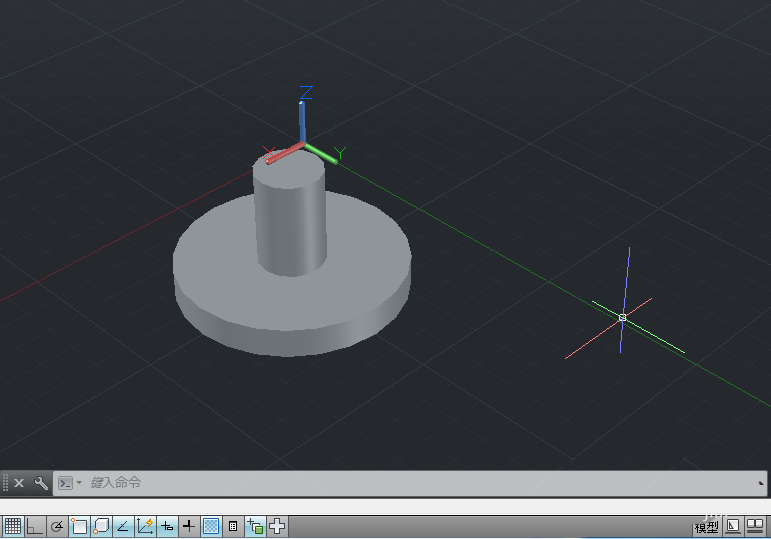

3、繪制兩個相互疊加的圓柱如圖所示。

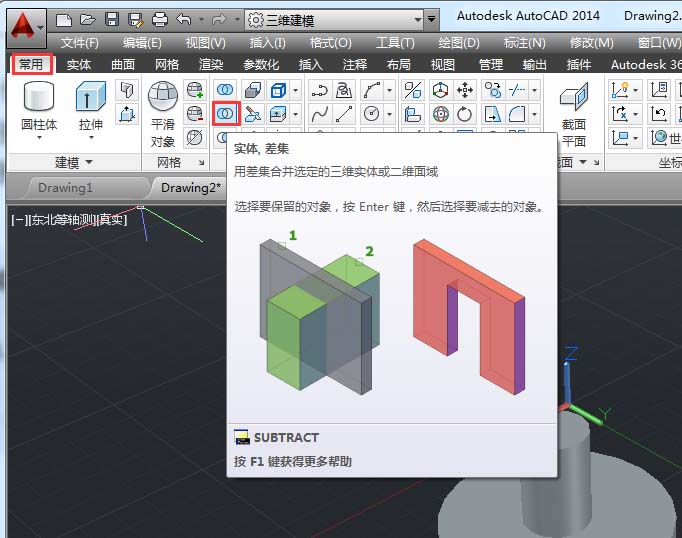

4、接著依次選擇【常用】》【實體編輯】》【差集】選項。

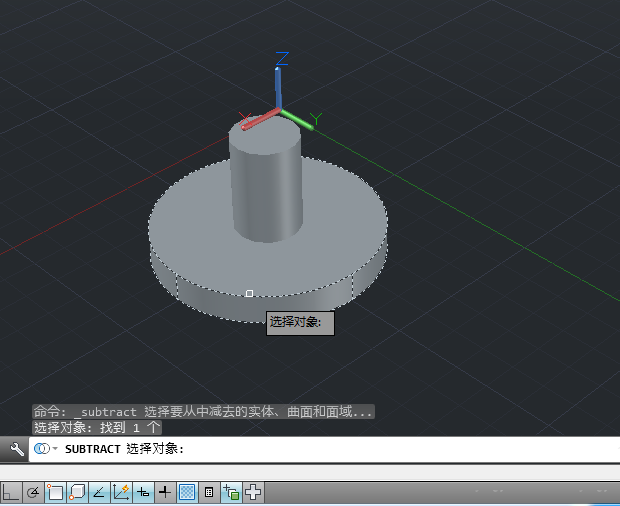

5、通過鼠標左鍵在繪圖區選擇要從中減去的實體對象，底部大圓盤中減去圓柱。

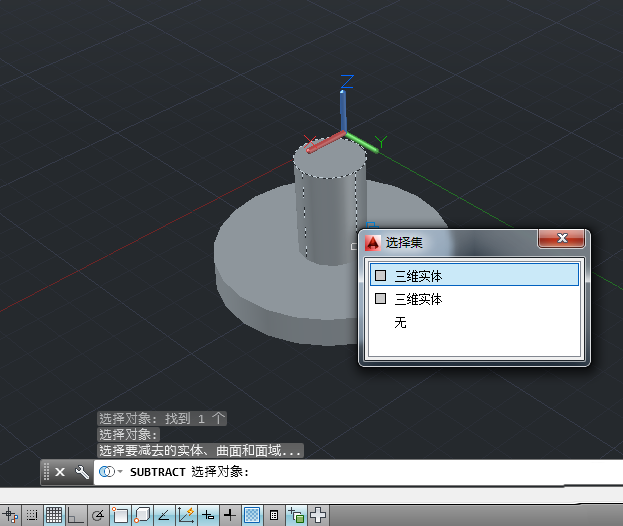

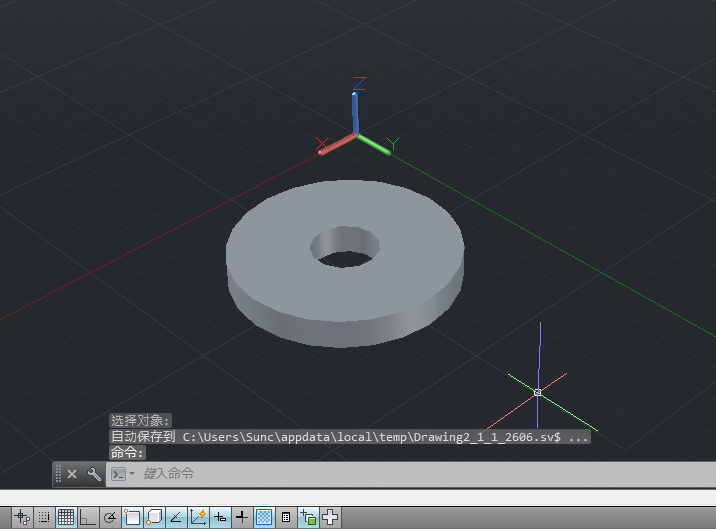

6、選擇好后再選擇要減去的對象（長圓柱），再按下回車，最終差集效果如圖。

以上就是CAD差集命令的使用方法，希望大家喜歡，請繼續關注武林網。
