cad圖紙中的長方體想要標注尺寸，該怎么標注呢？下面我們就來看看詳細的教程。

1、運行AutoCAD2014軟件后打開【選擇樣板】對話框，從中選擇acad3D.dwt文件，并調整好視角。

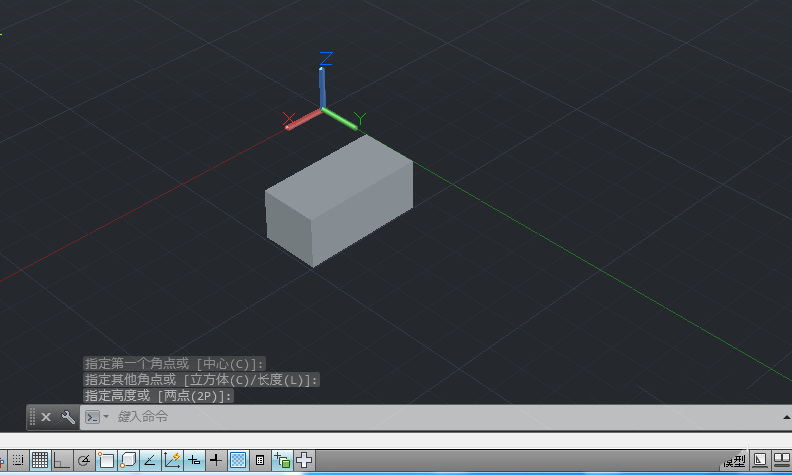

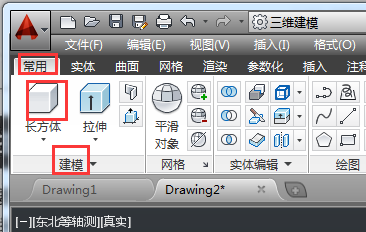

2、然后通過【常用】》【建模】》【長方體】選項，繪制一個長方體。

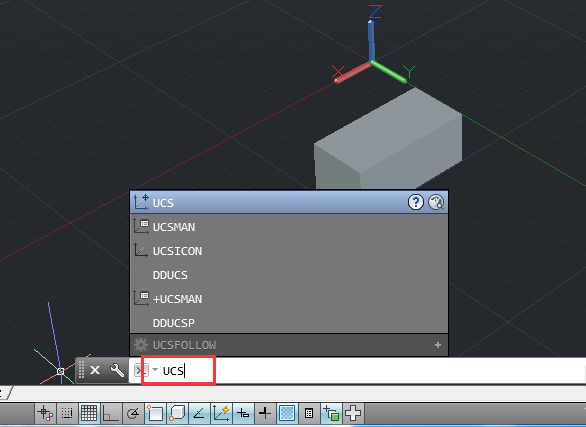

3、接著在命令行中輸入“UCS”后按回車鍵。

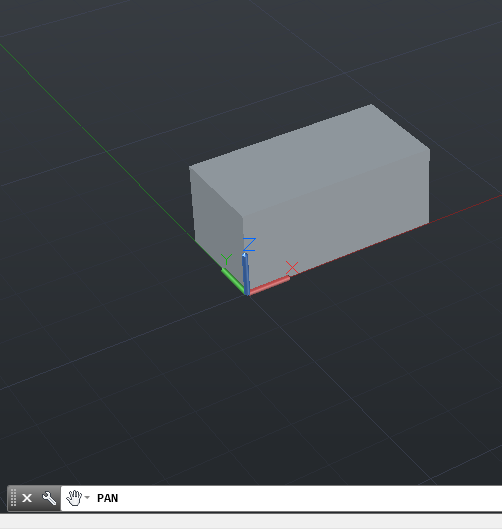

4、將光標移至模型頂面合適位置，并設置好X與Y軸的方向，如圖所示。

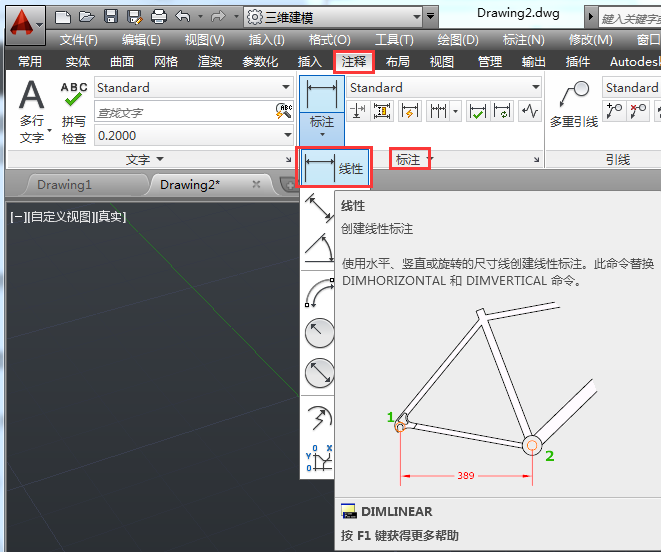

5、接著選擇【注釋】》【標注】選項，在標注列表中選擇【線性標注】選項。

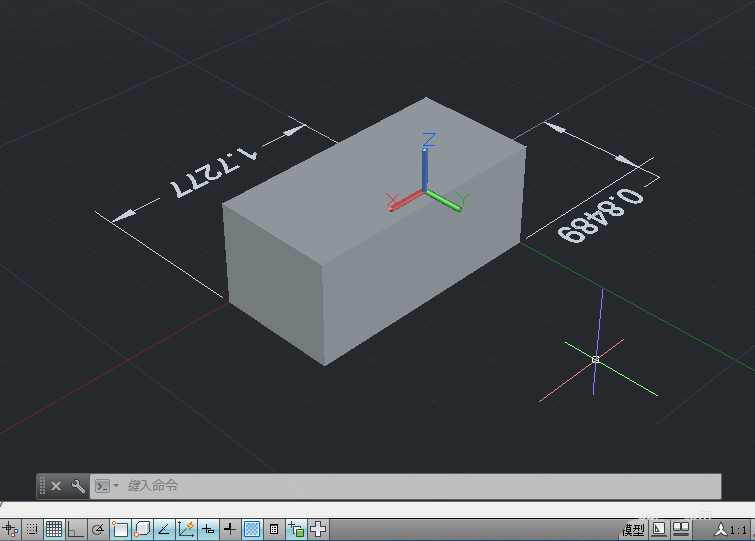

6、在繪圖區中，指定好模型的標注起點與端點，并指定好尺寸線位置即可完成標注操作。

以上就是cad長方體標注頂面和底面尺寸的方法，希望大家喜歡，請繼續關注武林網。
