cad中經常使用參照旋轉功能，但是參照旋轉的前提是要旋轉的對象跟被參照的對象之間需要交點，下面我們就來看看詳細的使用方法。

1、如圖所示，有如下兩條線，需將紅線通過參照旋轉至白線位置。

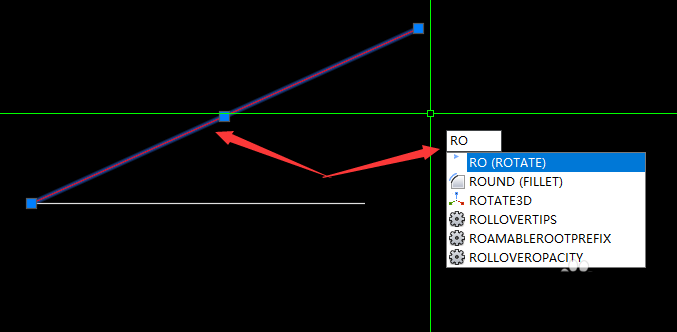

2、選中紅線，輸入旋轉命令“ro”，回車。

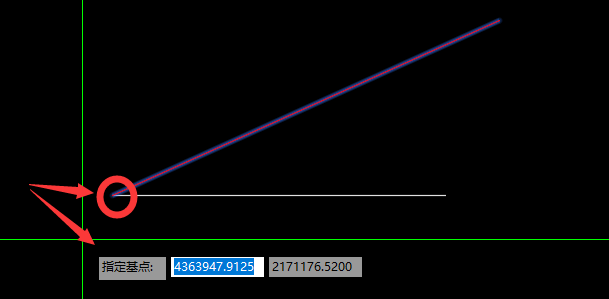

3、指點旋轉基點為二者相交點。

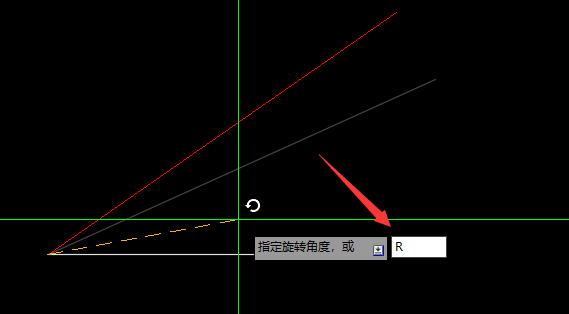

4、輸入參照命令“r”，回車。

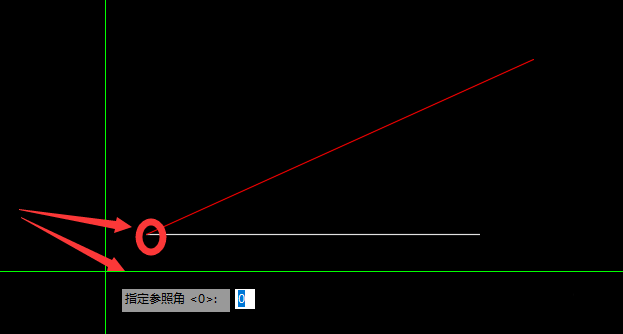

5、指定旋轉對象的第一個點為二者相交點，這點很重要，切勿搞混。

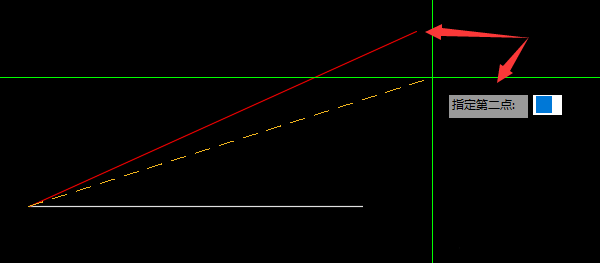

6、指定旋轉對象的第二個點，該直線上任一點，中點、端點都行。

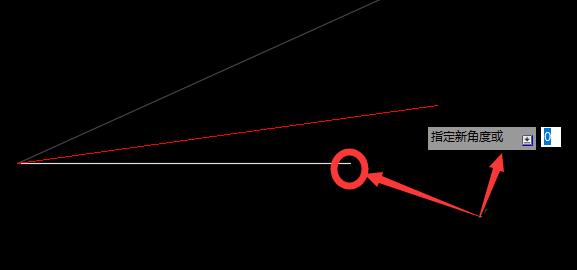

7、指定參照對象上的一個點，中點、端點都可。

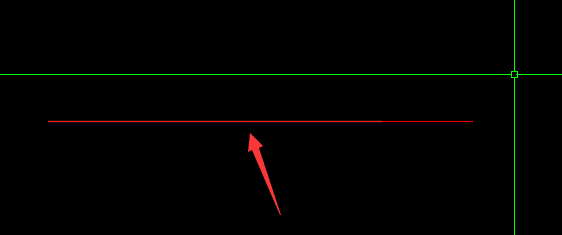

8、完成。

以上就是cad線條進行參照旋轉的教程，希望大家喜歡，請繼續關注武林網。
