cad中想要房間的結構圖，該怎么畫呢？下面我們就來看看cad畫房間結構圖的教程。

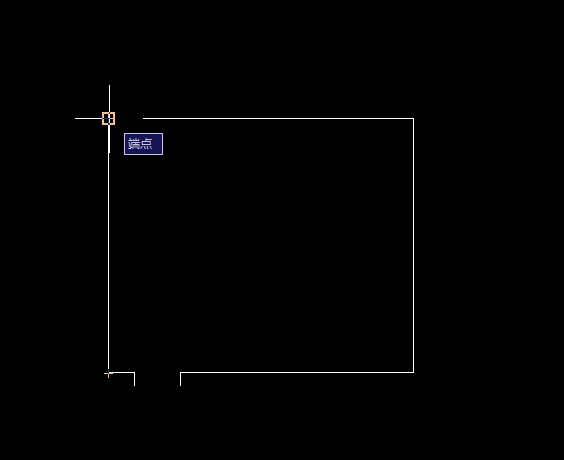

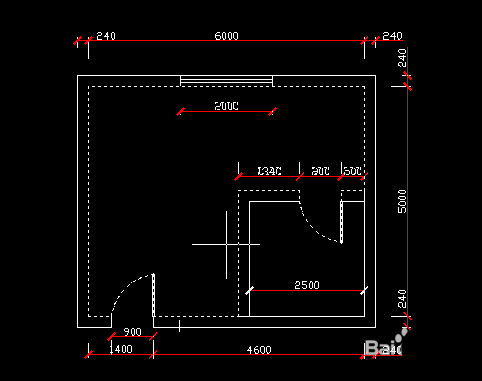

1、如下圖是最終畫圖出來的效果。

2、如下圖所顯示，單擊直接，或者按快捷鍵L回車。

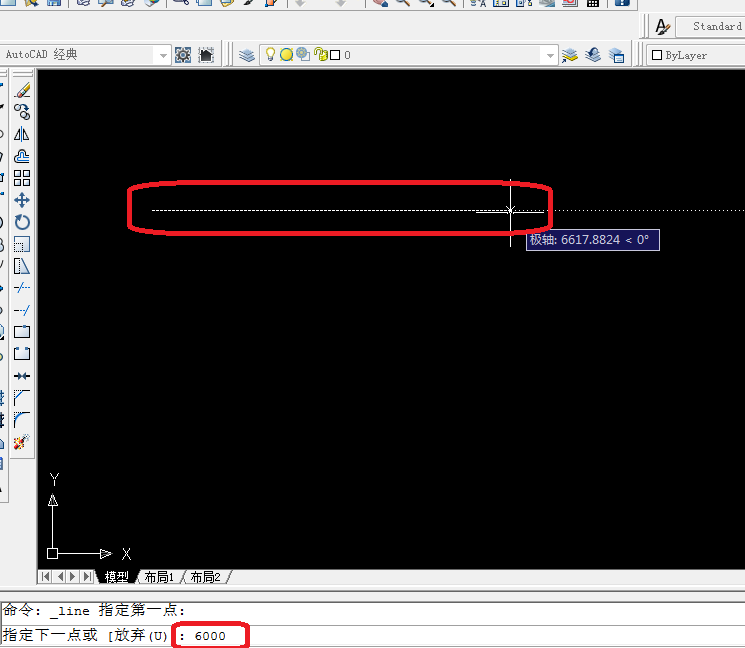

3、在單擊鼠標空白處，在進行拉動的時候輸入6000，輸入后就回車鍵，這就是一條直線了。如果不是直線的話就按F8就可以直線了。

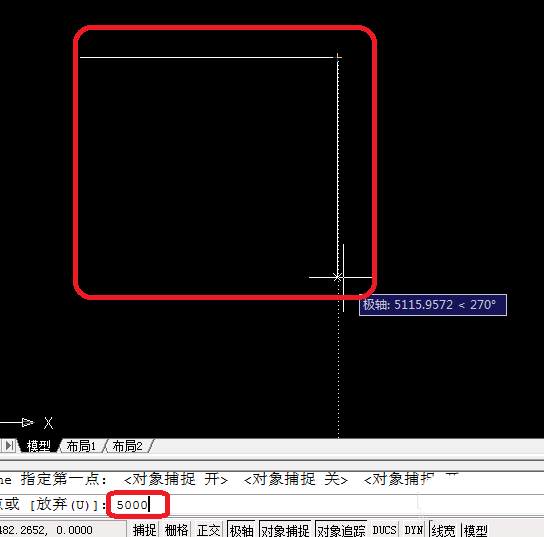

4、在進行下拉的時候輸入5000，輸入后就回車鍵，如下圖可以看得出來。

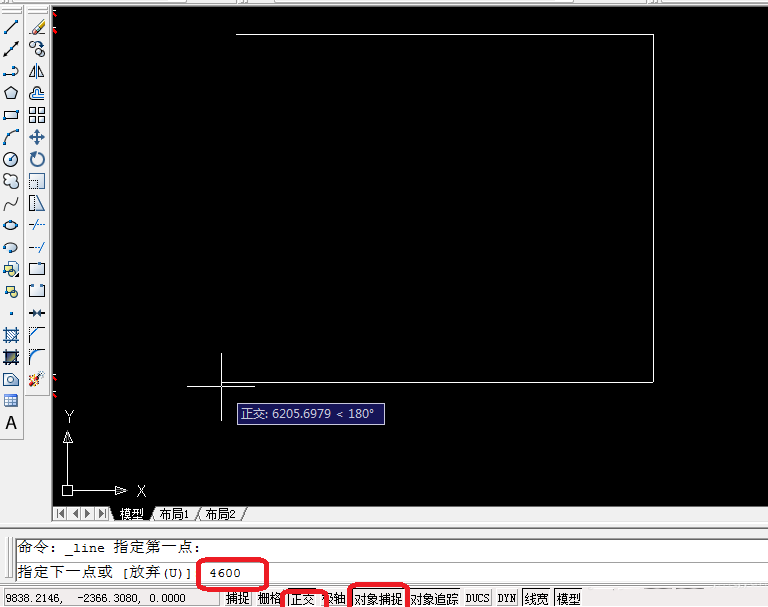

5、在進行左邊拉動，在輸入4600輸入后就回車鍵，就可以得出如下圖。

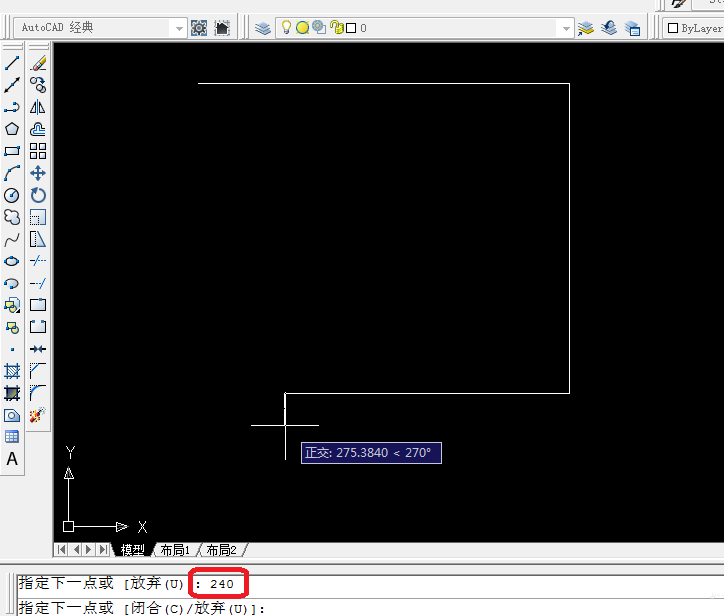

6、在進行向下拉動，在輸入240回車。

7、在邊工具欄選擇偏移或者按O字母。

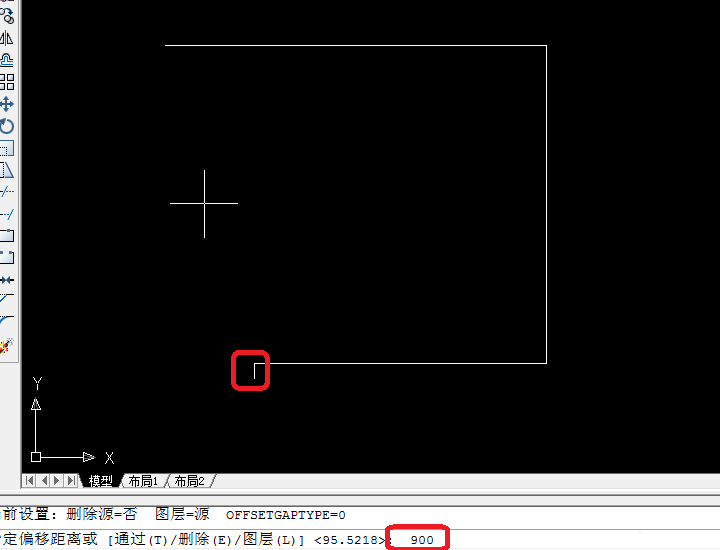

8、如下圖在輸入900，要偏移900毫米，這里是門口，這里說明一下要選擇這個邊才可以哦。

9、在單擊左邊，偏移900就可以出來了。一條線就可以了，是240的。

10、如下圖在進行畫500是行線，向上的線是畫5000。
