cad圖紙中經常會用到限制開關，該怎么繪制限制開關呢？下面我們就來看看詳細的教程。

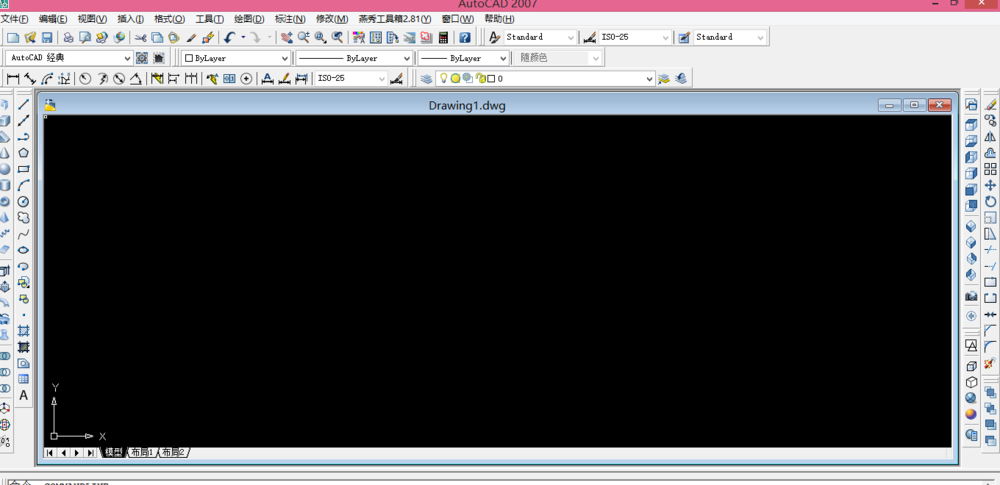

1、我們可以先來打開自己所使用的AUTOCAD軟件，我用的是07版的，如圖

2、打開CAD以后的操作界面往往都會有所不同，但是不會影響我們的操作，我的操作界面如圖

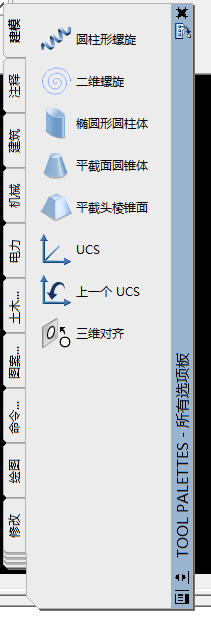

3、從最上面的菜單欄中來找到工具選項板窗口，打開工具選項板窗口以后，我們就可以看到如圖的界面

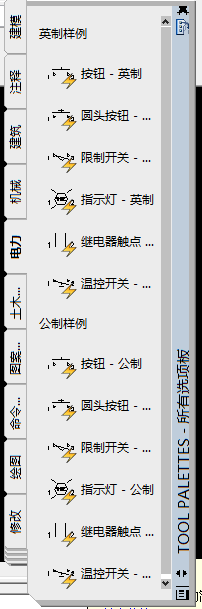

4、從左邊的選項欄找到電力選項，打開電力選項以后我們就可以看到限制開關功能了，如圖

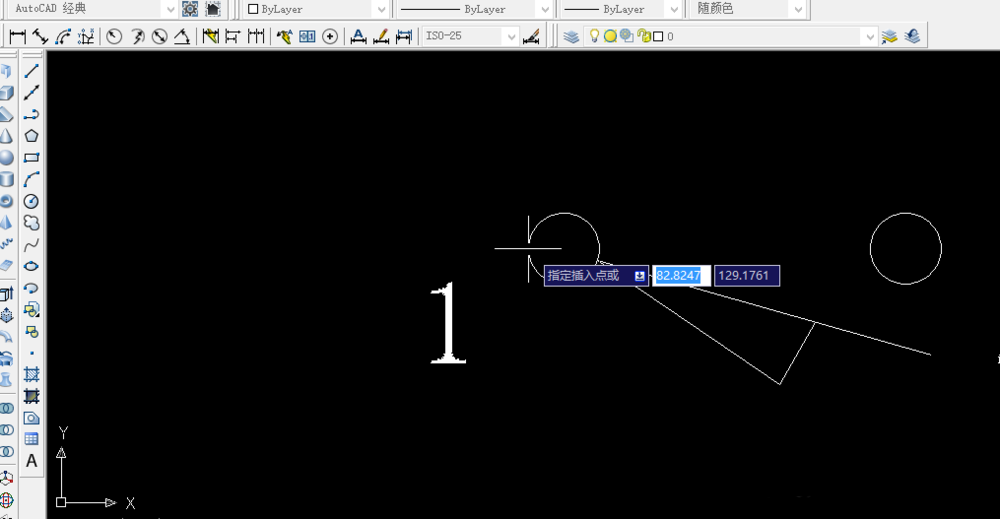

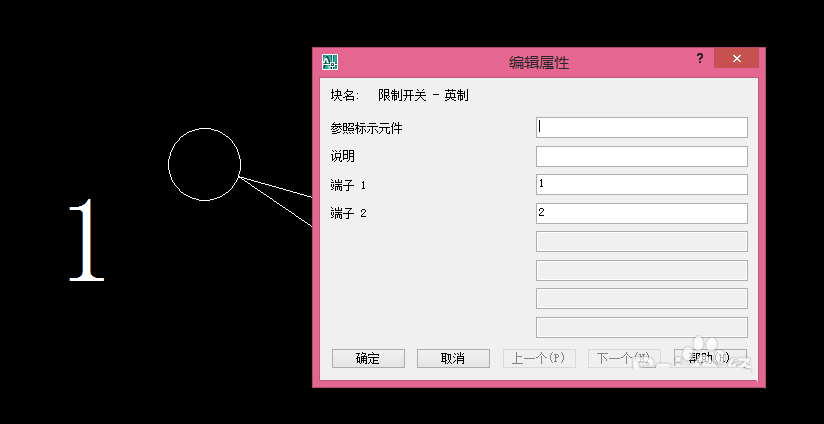

5、點擊限制開關，提示我們指定插入點，選擇好插入點以后點擊鼠標左鍵，就可以看讓我們設置參數，如果感覺沒必要可以不用設置，直接點擊確定即可，如圖

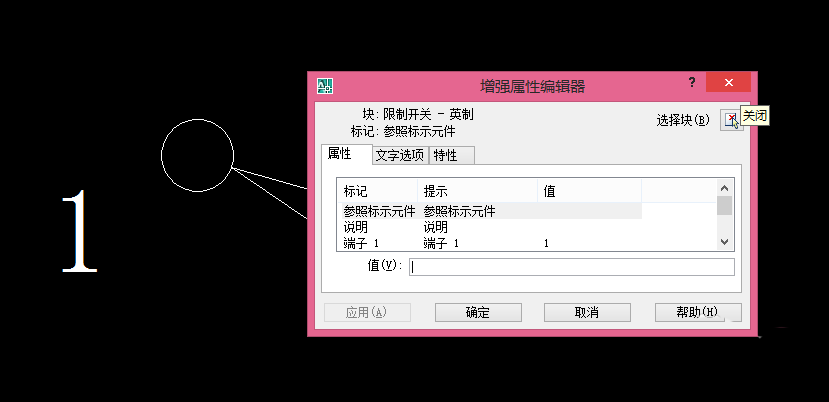

6、如果以后再想設置參數，可以在圖形上直接雙擊鼠標左鍵，出現屬性編輯器，我們也可以在這里進行設置，如圖

以上就是cad繪制限制開關的教程，希望大家喜歡，請繼續關注武林網。
