cad中繪制圖形很簡單，今天我們就來看看使用cad繪制空間雙曲面圖形的方法，詳細請看下文。

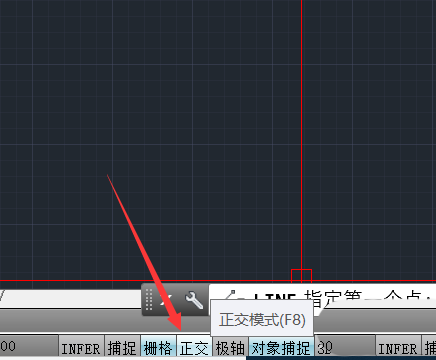

1、首先，打開cad，如圖所示，點擊打開下方的正交 功能選項，然后進入正交模式之后，在圖中繪制兩條相交的直線，作為xy軸線。

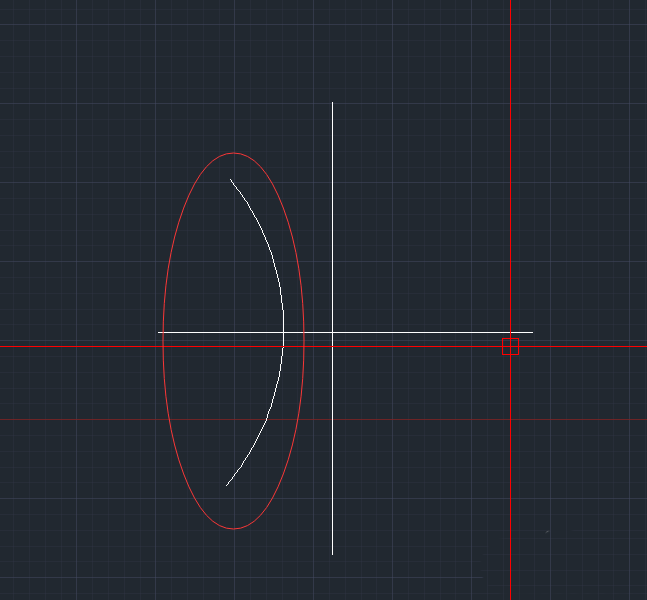

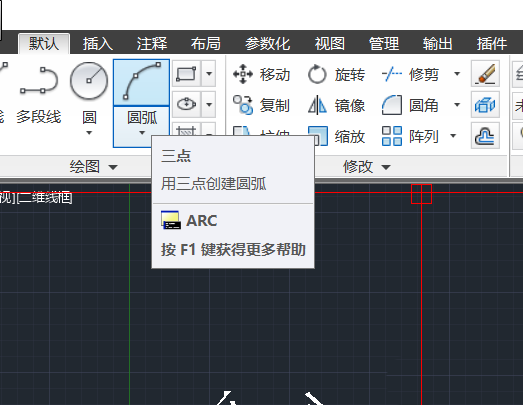

2、然后在使用圖中的 曲線 命令，如圖所示，在相應的位置中，繪制一條曲線。這條曲線是之后的雙曲面的和z軸平面的交線。

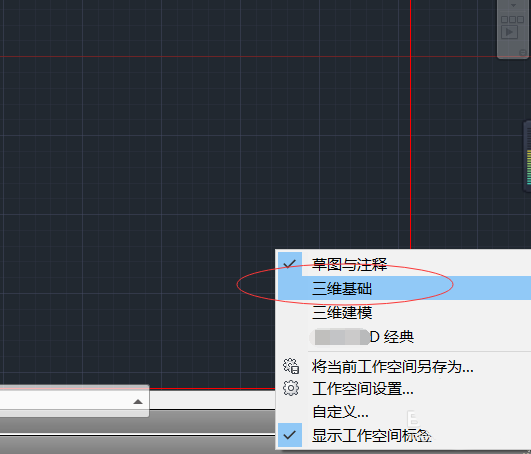

3、然后在cad中，點擊右下角工作區間切換快捷欄，如圖所示，點擊進入三維基礎即可開始繪制三維圖形。

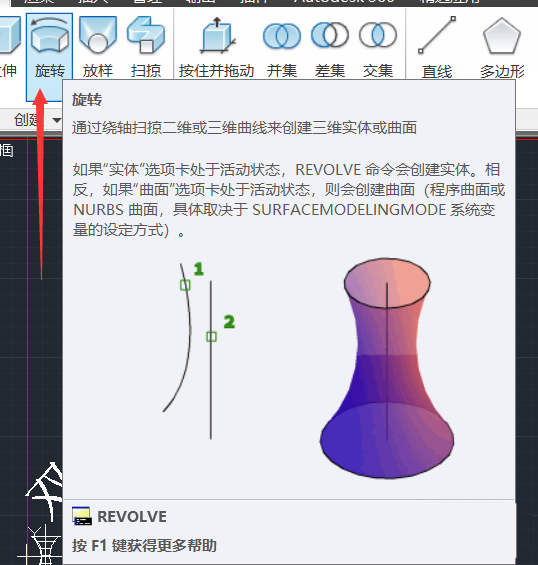

4、這里要使用的快捷命令為：旋轉，如圖所示，點擊旋轉命令，可以先閱讀一下該命令的內容和使用方法。

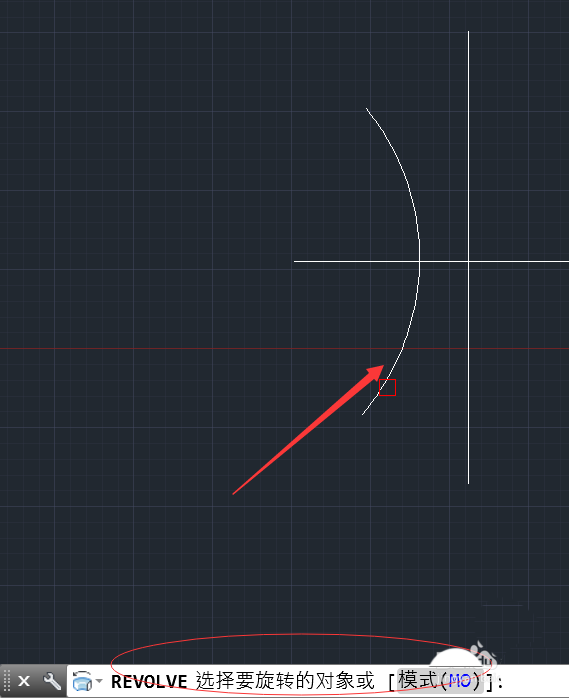

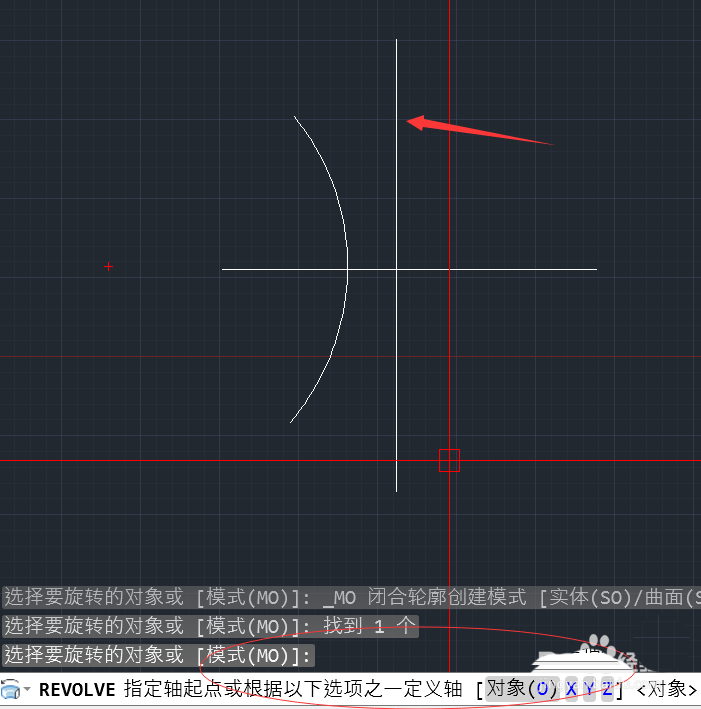

5、然后按照提示，先選擇要旋轉的曲面，選擇之前繪制的曲線即可，然后點擊空格鍵，然后按照提示，選擇 要旋轉曲線的軸線，然后選擇剛剛畫好的Y軸，然后再次點擊 空格。

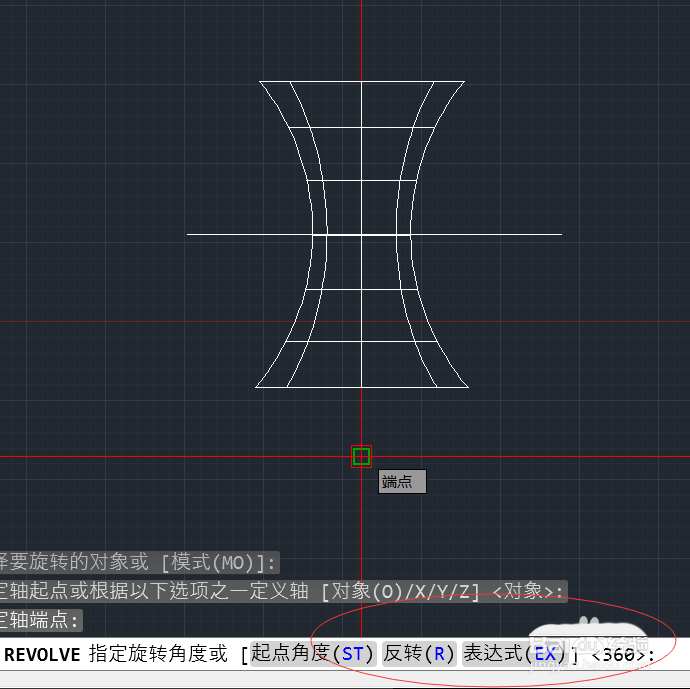

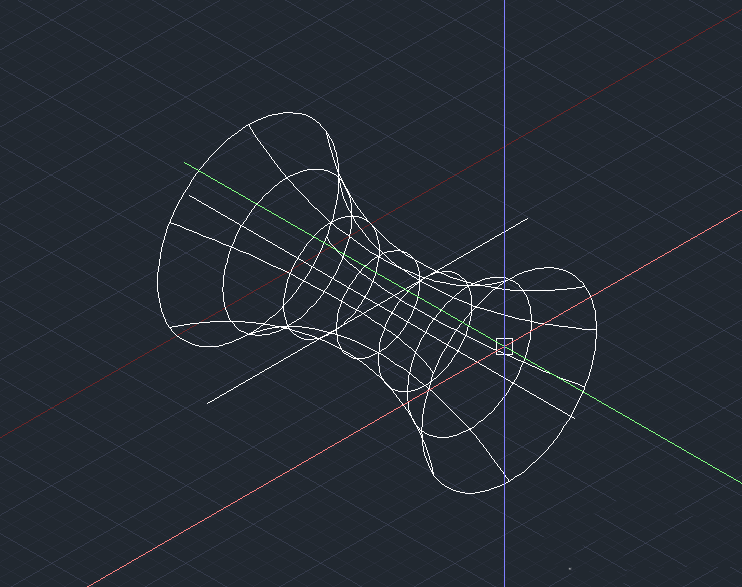

6、然后選擇旋轉角度，這里按照默認的的360度進行繪制，然后再次點擊 空格鍵 確定即可完成雙曲面的繪制，之后切換觀看視角，即可看到你剛剛繪制的雙曲面。

以上就是cad繪制雙曲面圖形的教程，希望大家喜歡，請繼續關注武林網。
