cad中繪制平面圖很簡單，今天我們就來看看cad畫門的教程，請看下文詳細介紹。

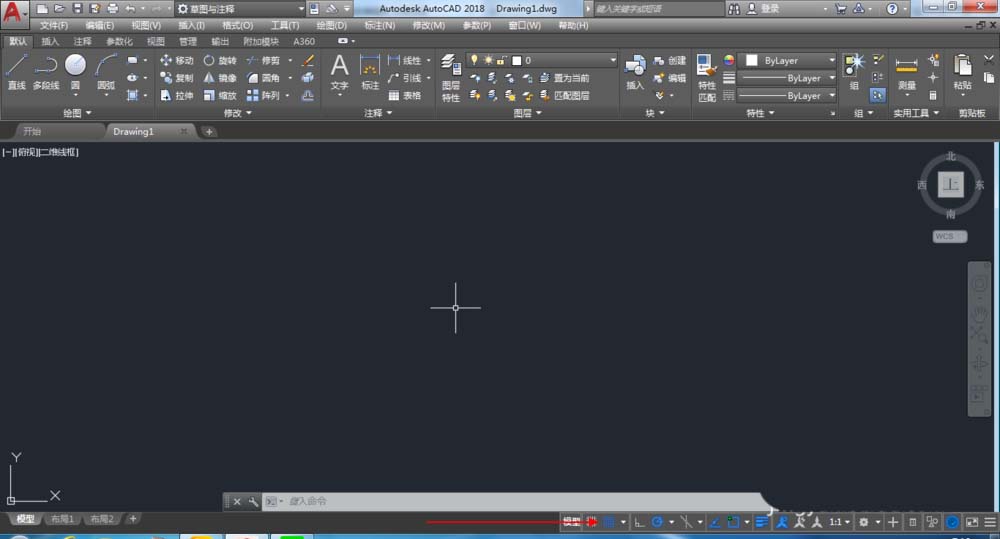

1、新建繪圖，關閉柵格和打開捕捉如圖：

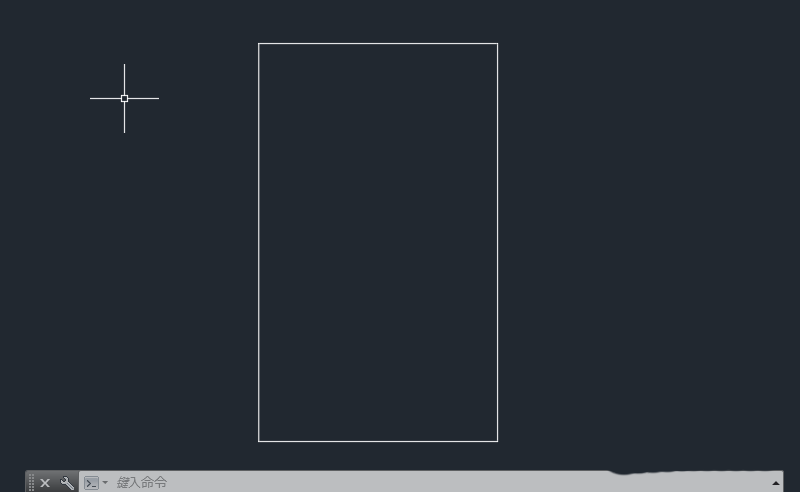

2、點擊矩形，然后指定一點命令欄中輸入d回車，輸入1200回車，在輸入2000回車得到如圖：

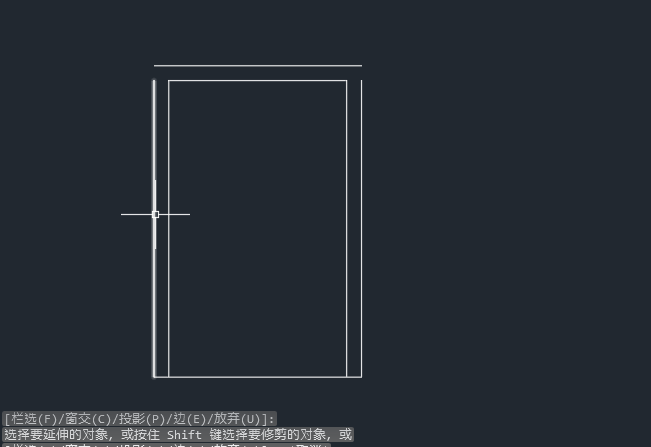

3、選擇修改分解命令把矩形分解，再選擇修改偏移值為100如圖進行偏移，再選擇修改延伸對圖形進行延伸得到如圖：

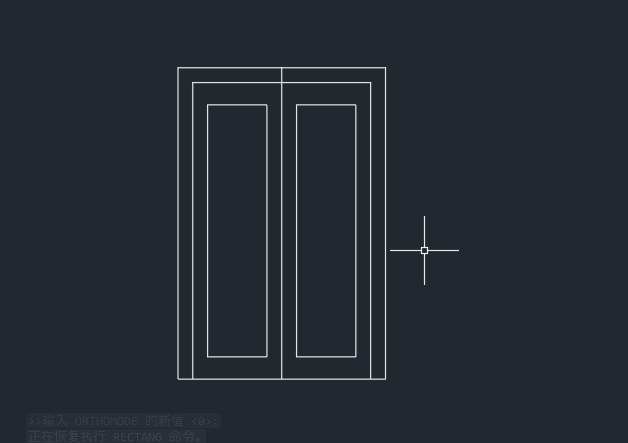

4、選擇矩形shift+右鍵選擇自功能，繪制內部的輪廓線捕捉完成，輸入@100,150回車，輸入@400,1700回車，然后另一邊同樣輸入@-100,150回車，輸入@-400,1700回車得到如圖：

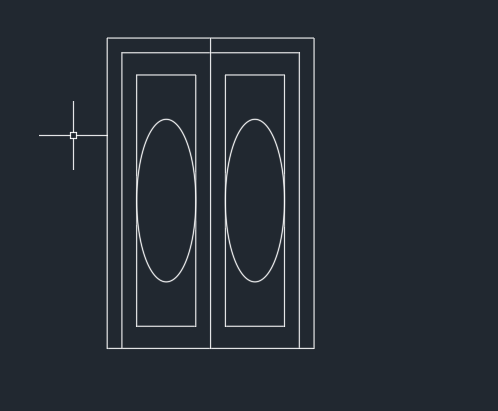

5、選擇繪圖橢圓命令，利用垂足和中點指定橢圓的中心點，輸入@200,0回車，輸入另一條半徑550回車得到如圖：

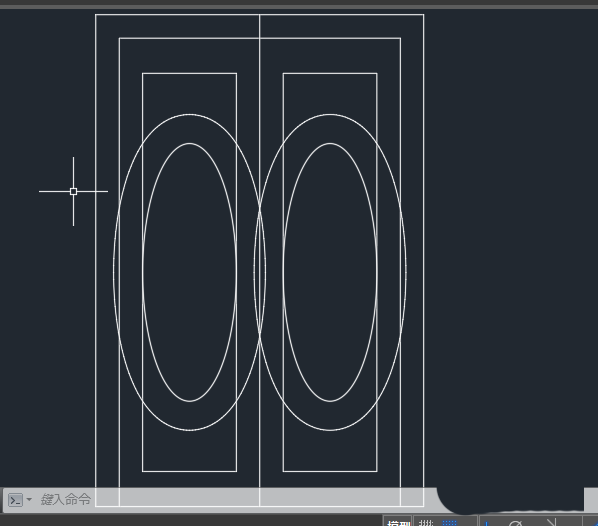

6、選擇修改偏移值為124將橢圓往外偏移如圖：

7、先選擇全圖分解然后選擇修改打斷完成后如圖，選擇修改中修剪命令得到如圖：

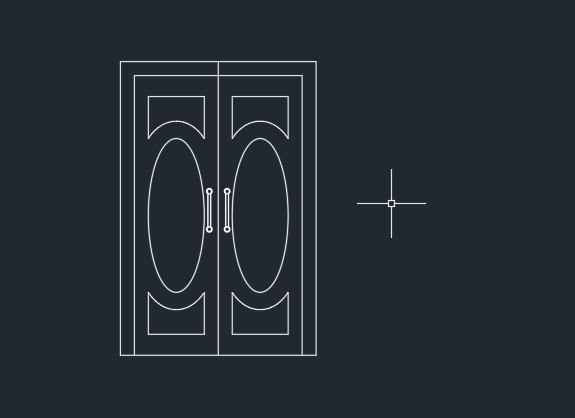

8、輸入c選擇圓輸入18半徑值，然后移動最終得到如圖：

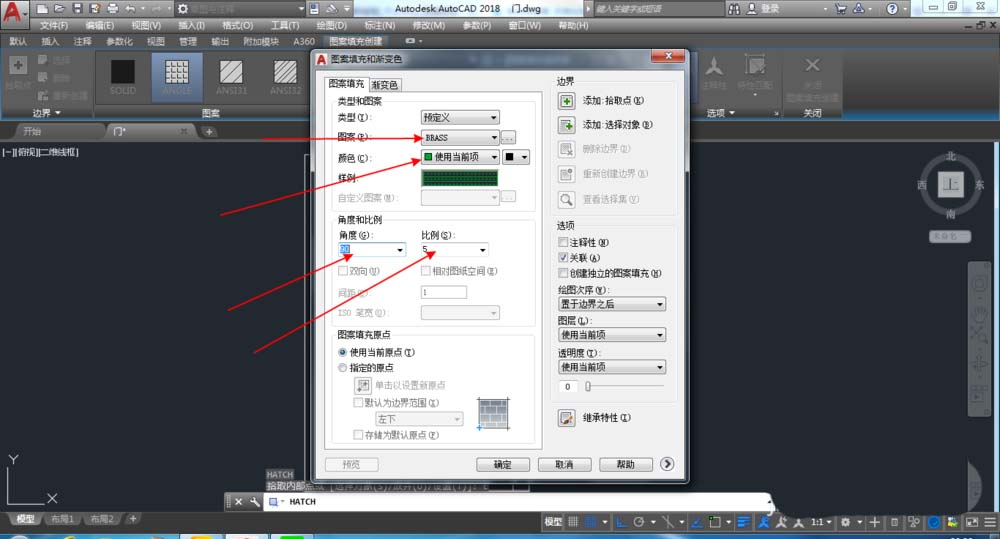

9、選擇顏色命令輸入顏色102，輸入h選擇t修改顏色板塊如圖：

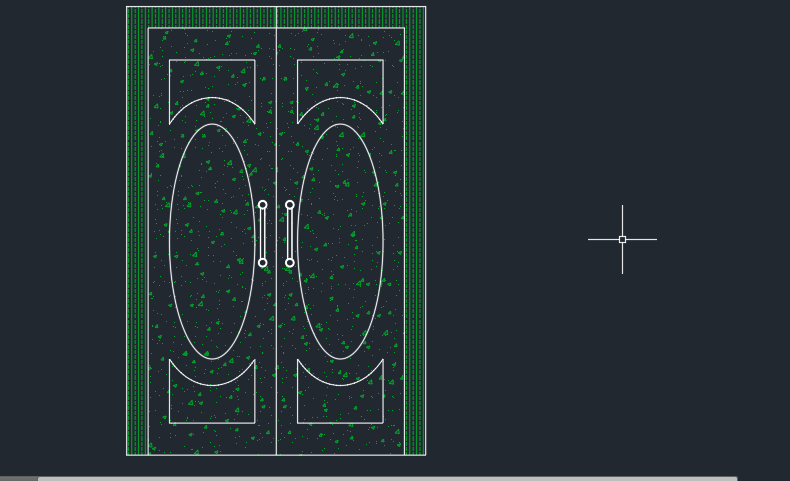

10、然后選擇填充最終得到的圖形是：

以上就是cad畫雙開門的教程，希望大家喜歡，請繼續關注武林網。
