CAD中想要畫混凝土管平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、我們可以先來打開自己所使用的CAD軟件，我的如圖是07版的

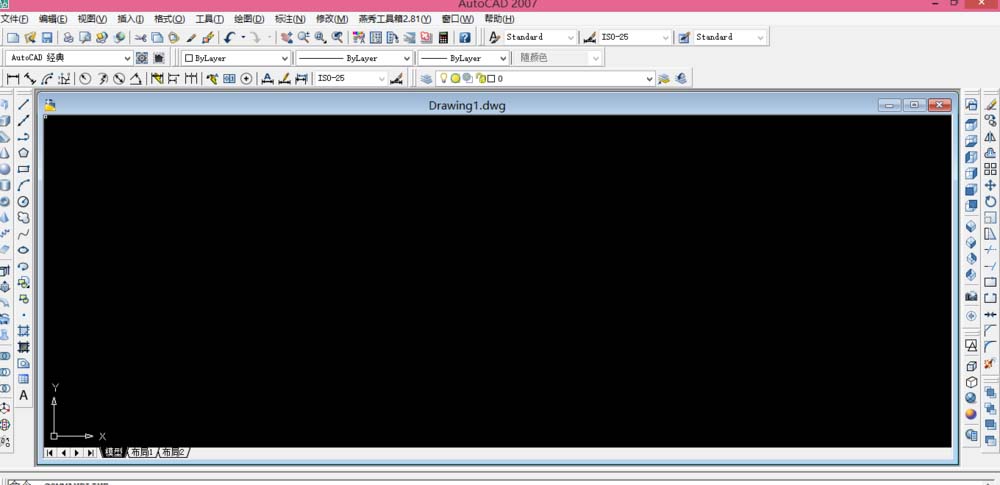

2、打開CAD以后我們的操作界面都會有所不用，但是也不會影響我們的操作，我的CAD操作界面如圖

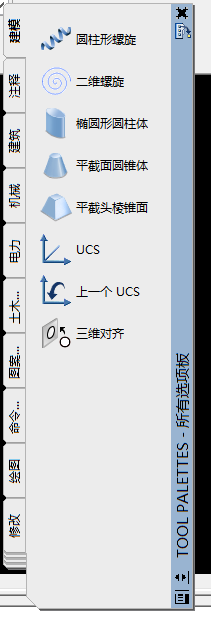

3、從上面的主菜單欄中我們來找到工具選項板窗口，工具選項板窗口打開以后的操作界面如圖所示

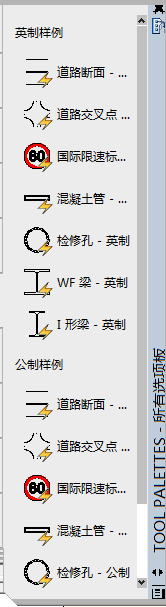

4、在工具選項板左邊有一些主要的選項，從這里選擇木工選項，打開木工選項也就可以看到混凝土管的選項，如圖

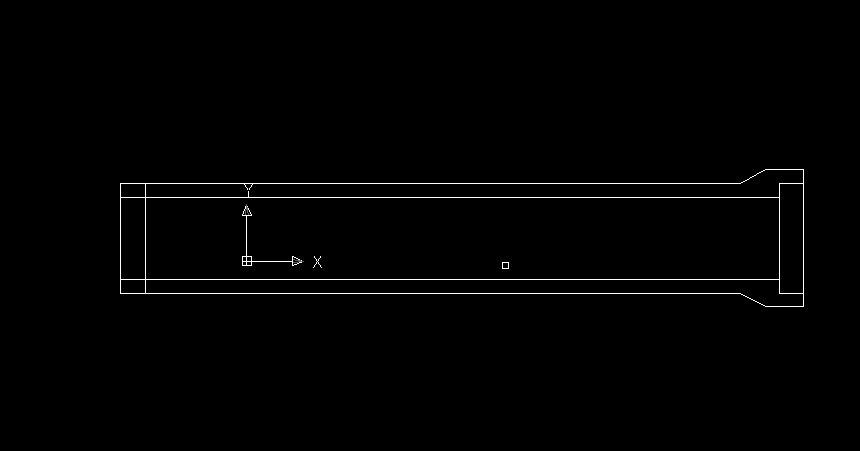

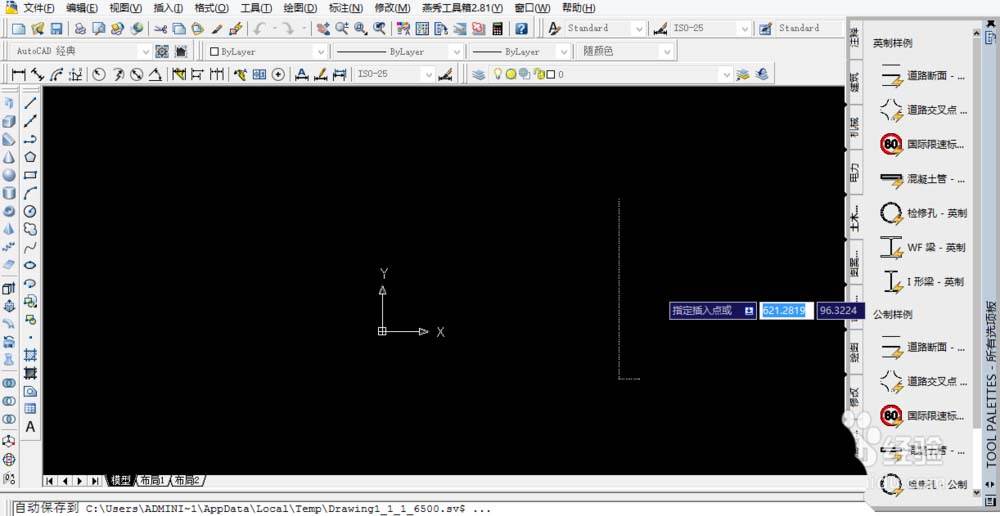

5、點擊選擇混凝土管選項，然后在空白處點擊鼠標的左鍵，就可以出現混凝土管的圖形，如圖

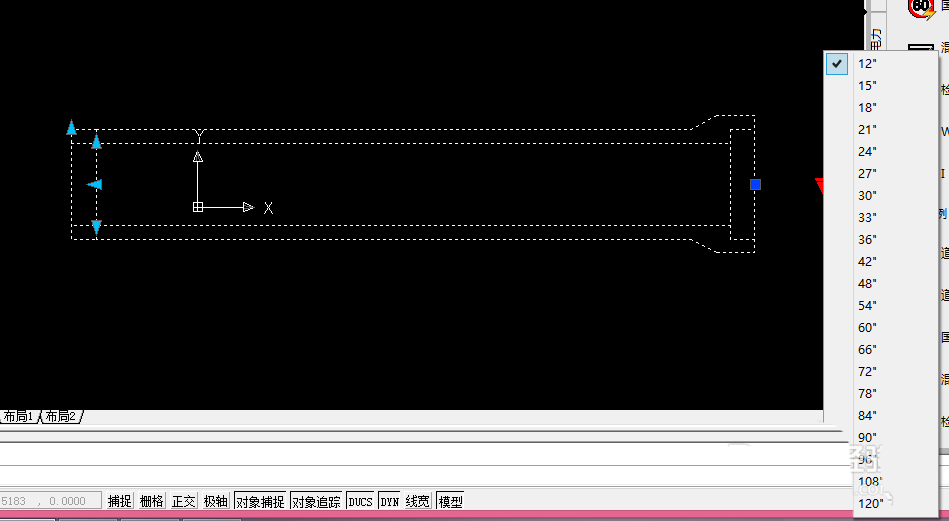

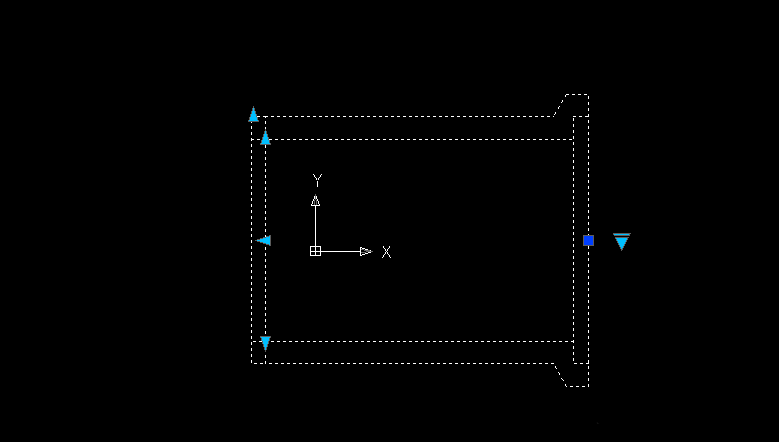

6、點擊混凝土管圖形的任意一點出現小三角形以后，點擊小三角形可以更改混凝土管的具體型號

以上就是CAD繪制混凝土管平面圖的教程，希望大家喜歡，請繼續關注武林網。
