cad中想要畫一把手術剪刀，該怎么繪制剪刀圖形呢？下面我們就來看看詳細的教程。

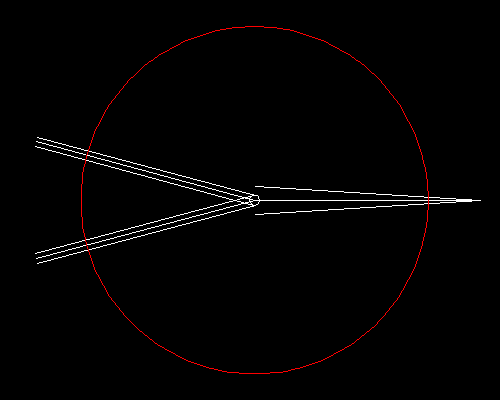

1、畫出剪刀的中心，即剪刀活動的軸。并分別畫出剪刀頭尾三條輔助線。

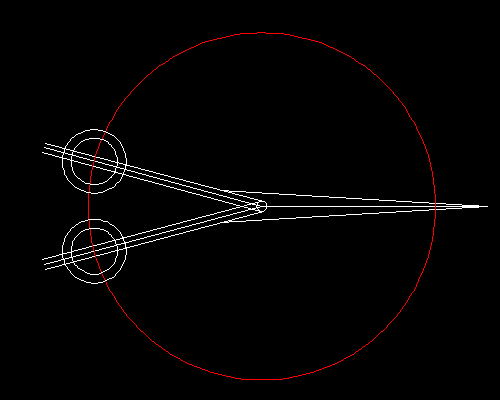

2、頭部78mm尖端處分別旋轉3.5°，得到剪刀身體雛形。尾部分別雙向偏移1.75mm，得到尾部把手雛形。以軸點為圓心，畫輔助圓，與尾部交點得到把手環的圓心。

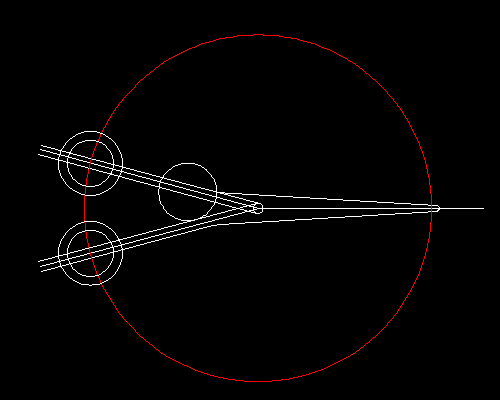

3、畫出兩個把手圓環，并將剪刀身體部位線條延長與把手相交。

4、尖端處倒小圓弧，右側把手連接處倒大圓弧。左側把手連接處畫圓弧圓滑過渡至右側把手。

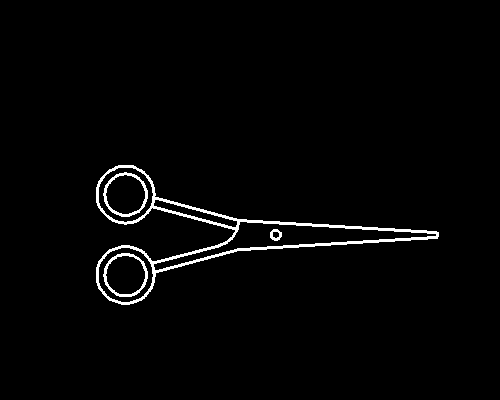

5、刪除多余的線條，保留剪刀本體部分。線條加粗，一把精致的手術剪就完成了。

以上就是cad畫手術剪刀的教程，希望大家喜歡，請繼續關注武林網。
