我們在使用CAD軟件繪制辦公室平面圖的時候，經常需要繪制書柜平面圖。該怎么繪制三門書柜cad平面圖呢？下面我們就來看看詳細的教程。

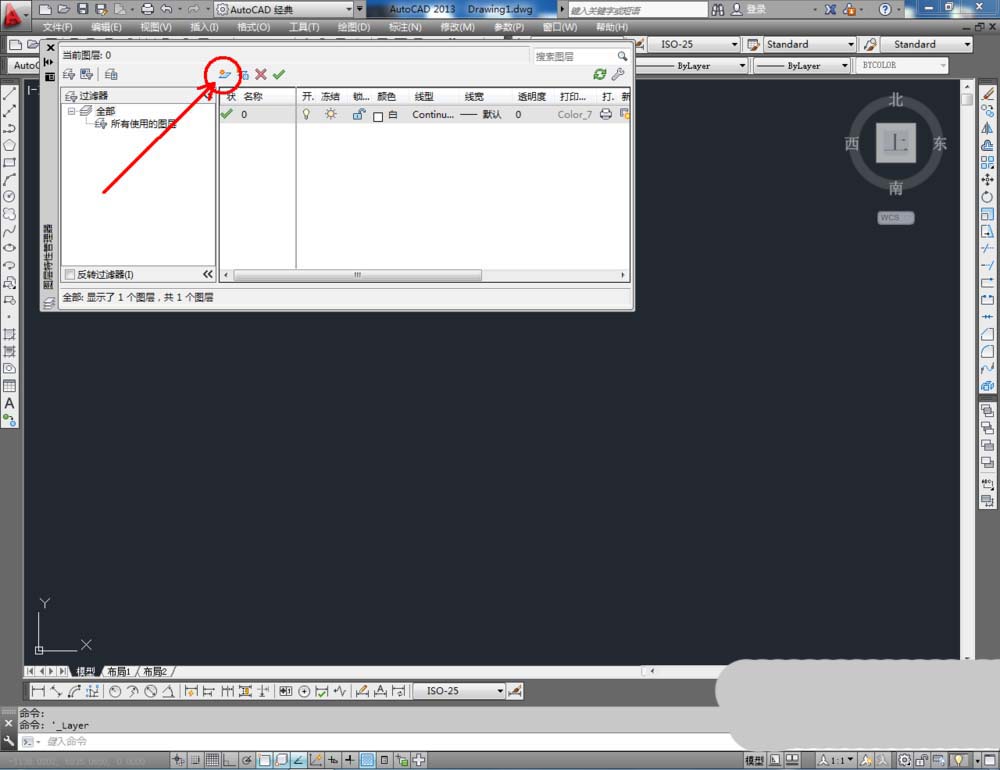

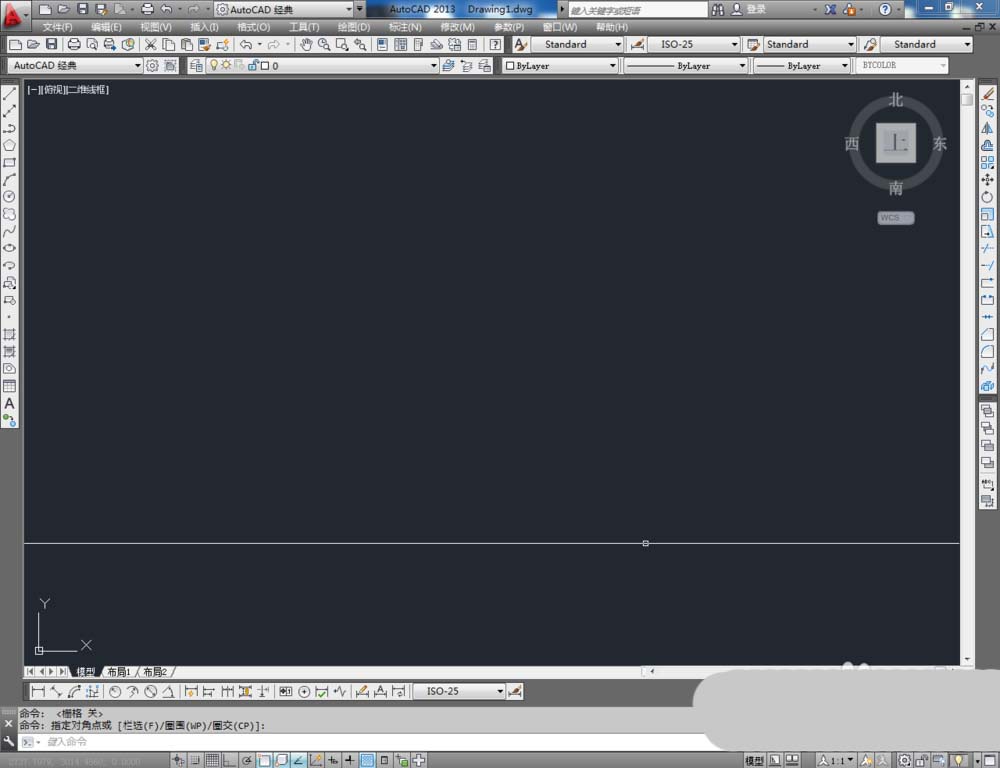

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：三門書柜。點擊色塊，按圖示設置一個圖層顏色，完成三門書柜圖層的設置（如圖所示）；

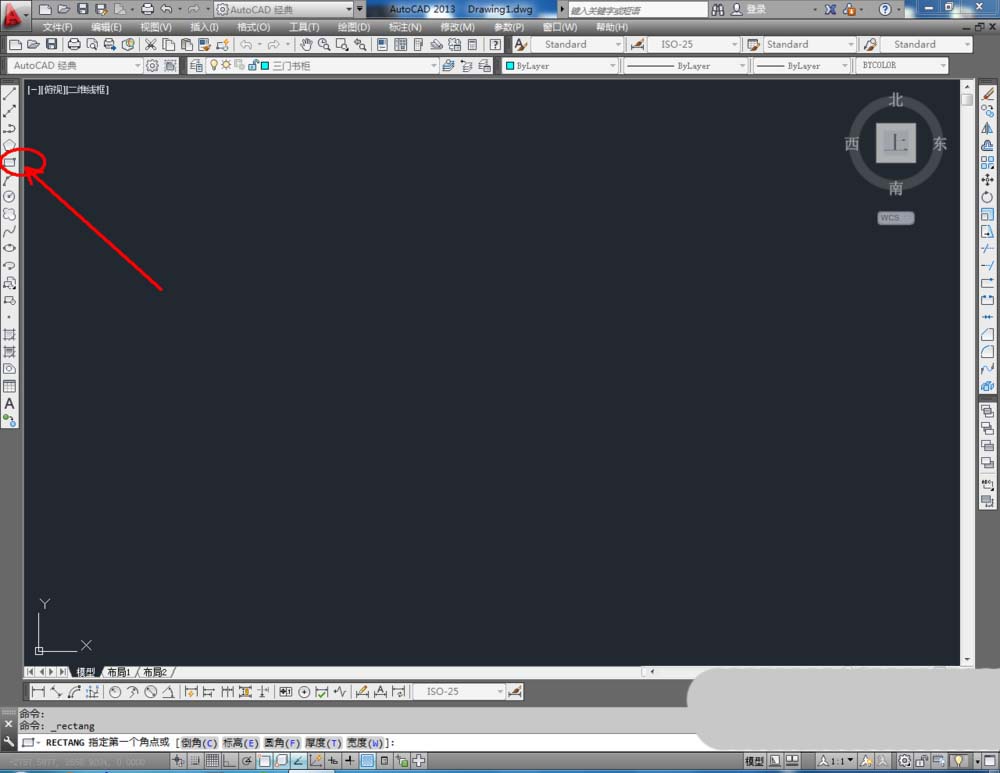

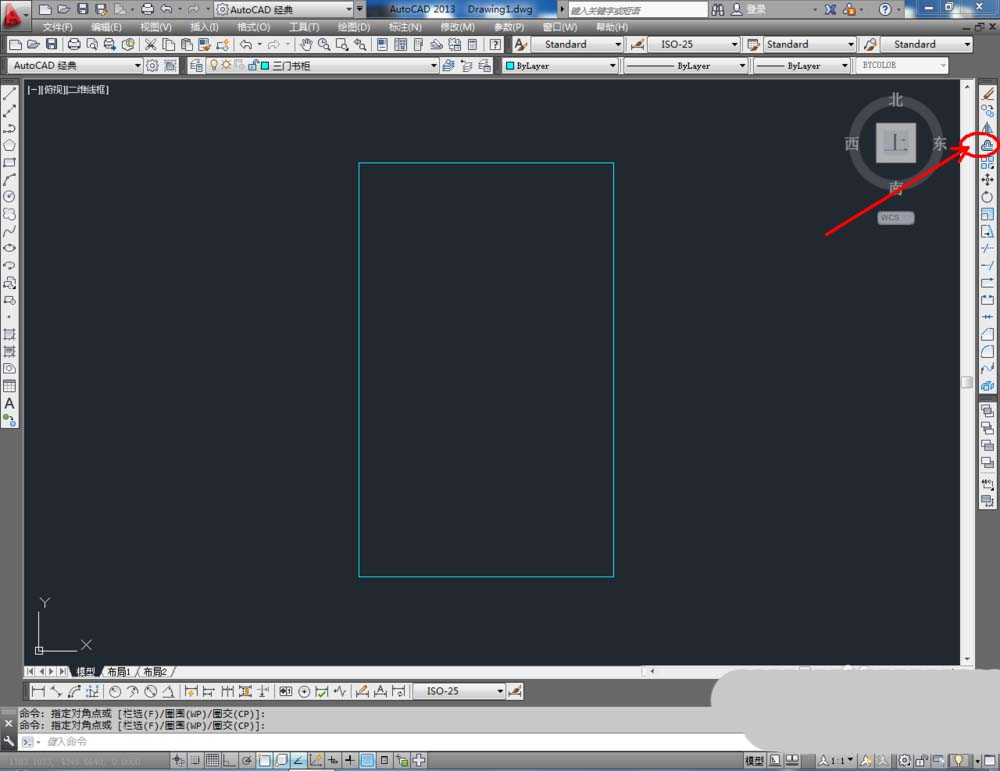

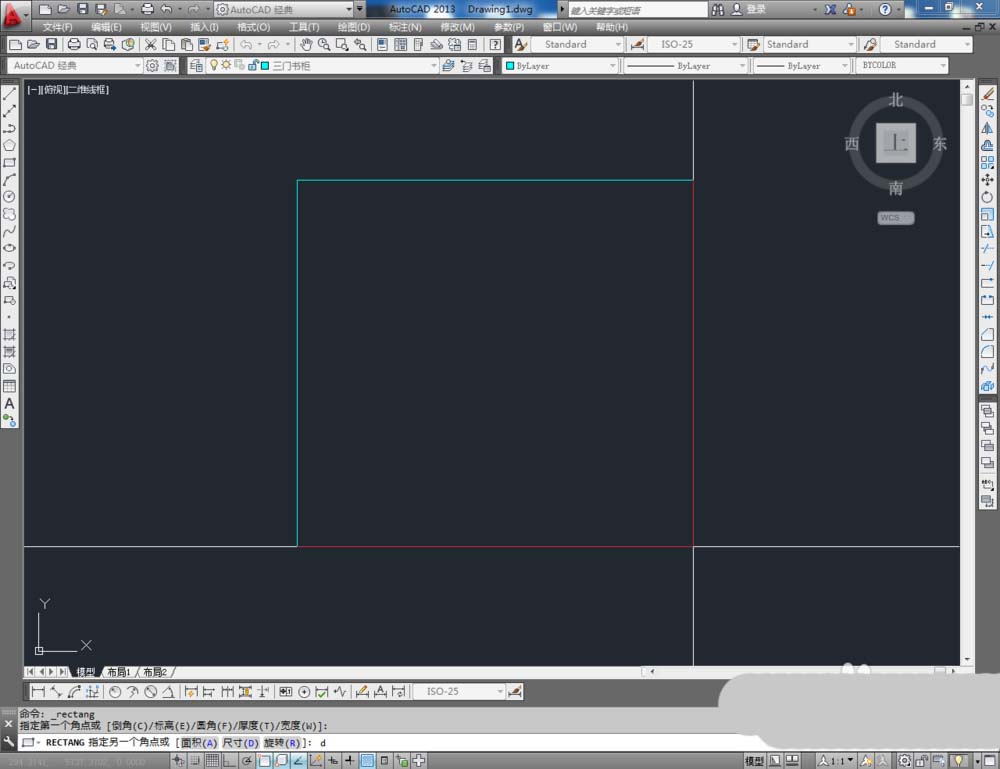

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度值：1200并按下空格鍵，繼續輸入寬度數值：1950并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

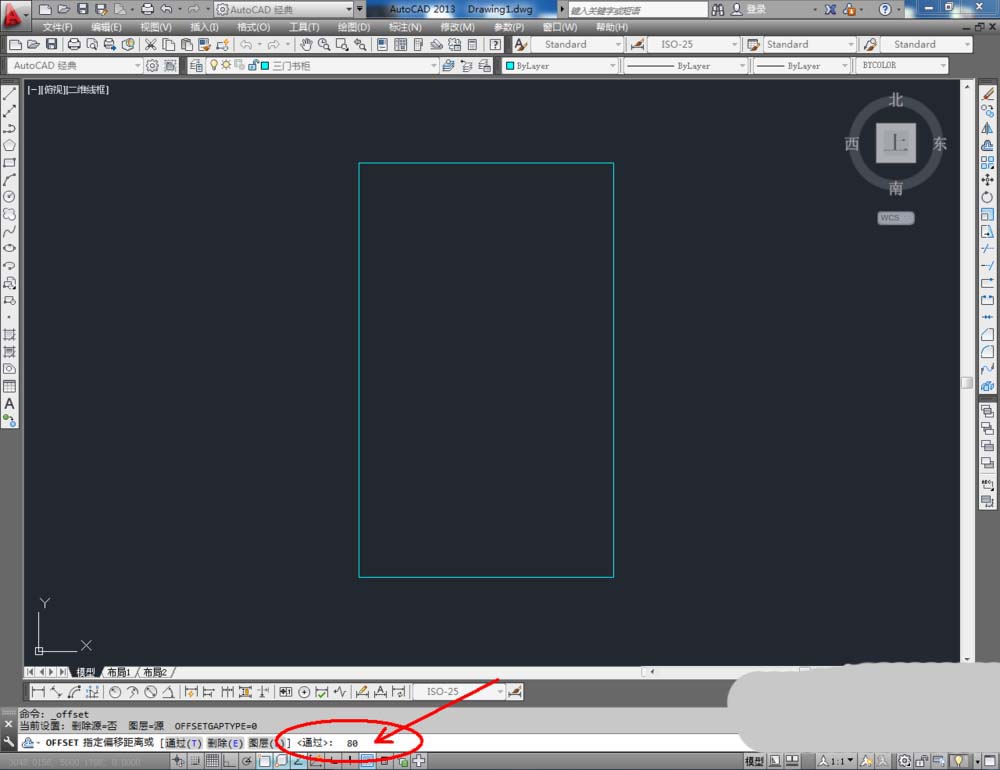

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入偏移數值：80后，對圖案底邊進行向上偏移。同樣的步驟，完成頂邊的向上偏移后，調整好左右兩條邊線上的控制點（如圖所示）；
