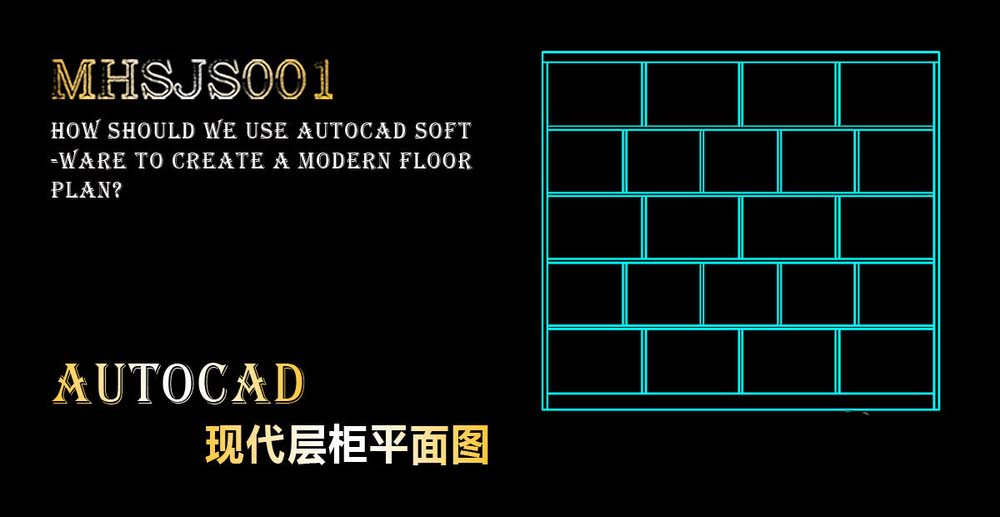

我們常常會在室內設置層柜用來擺放各式各樣的裝飾品和擺件。該怎么畫柜子的平面圖呢？下面我們就來看看cad繪制隔斷柜平面圖的教程。

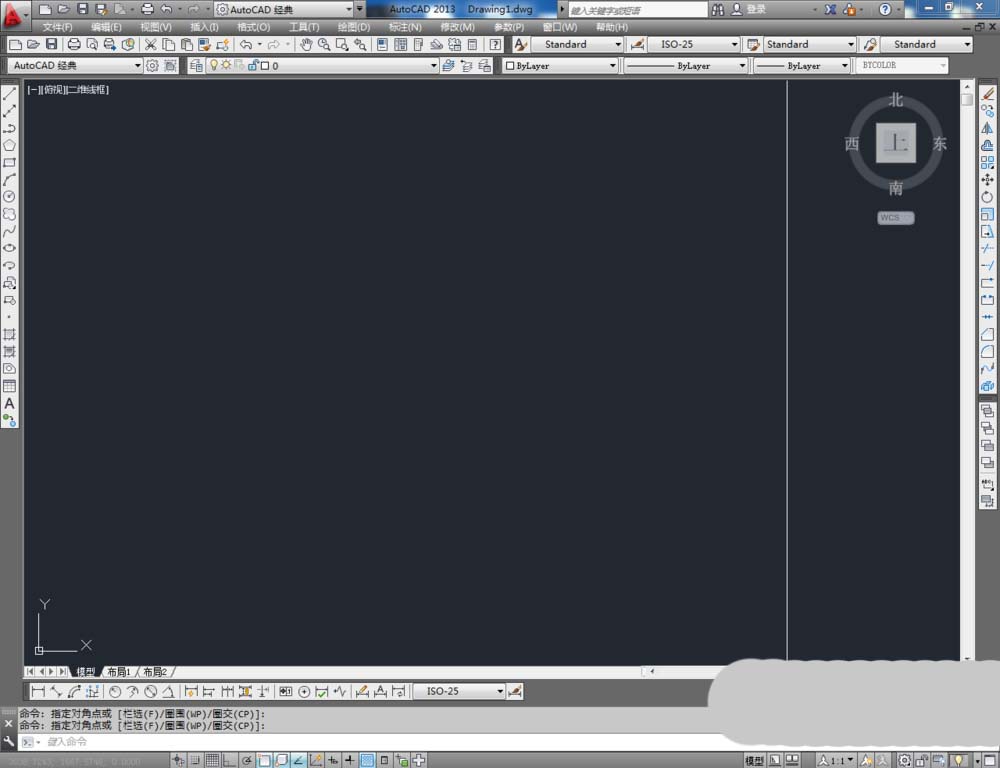

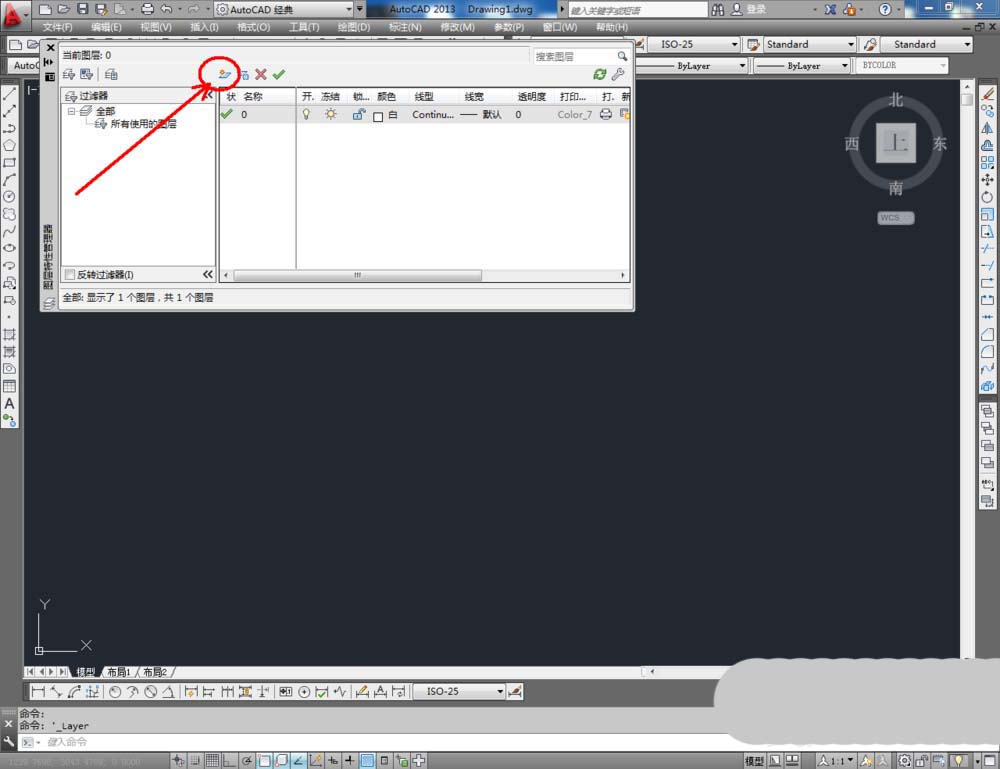

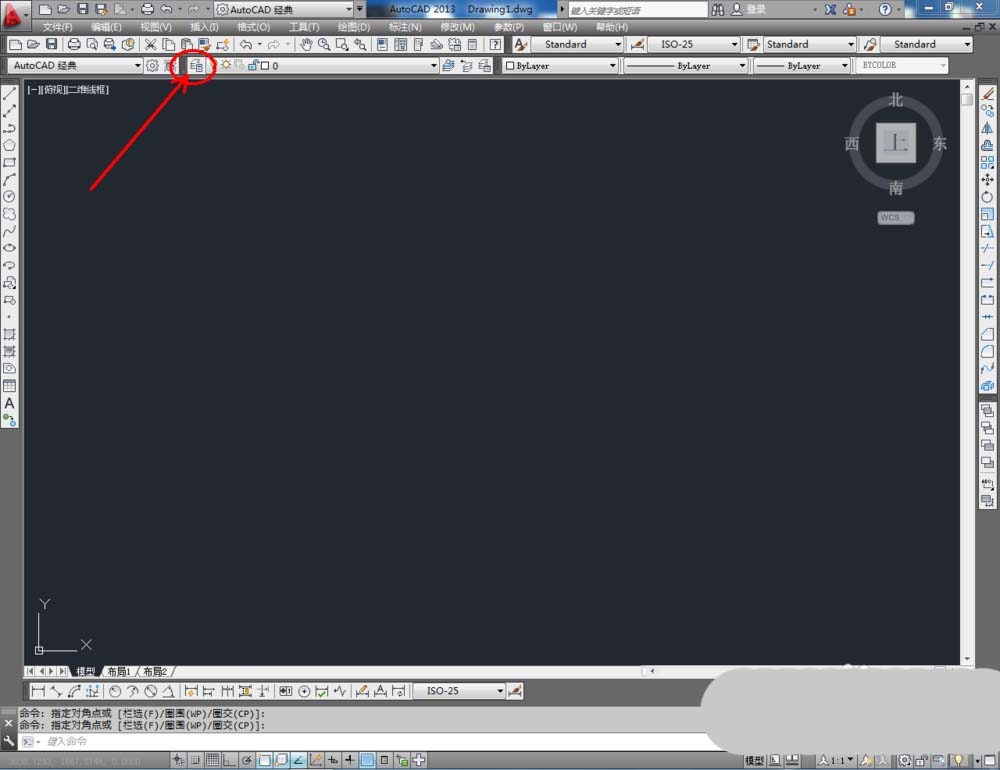

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：層柜。點擊色塊，按圖示設置一個圖層顏色，完成層柜圖層的設置（如圖所示）；

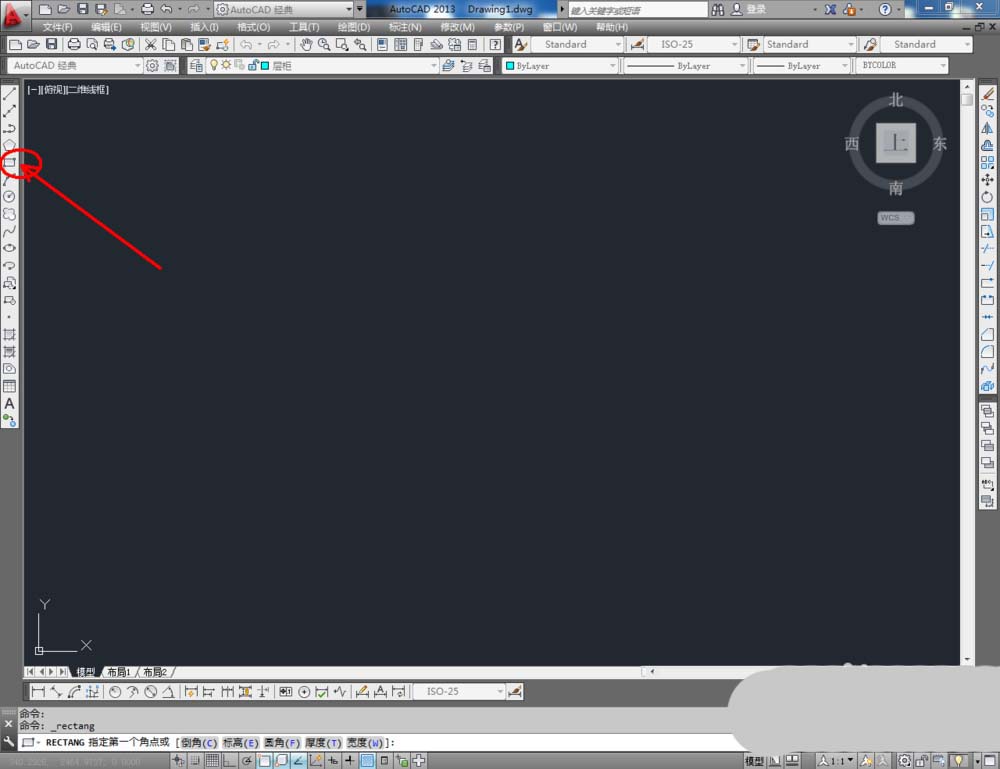

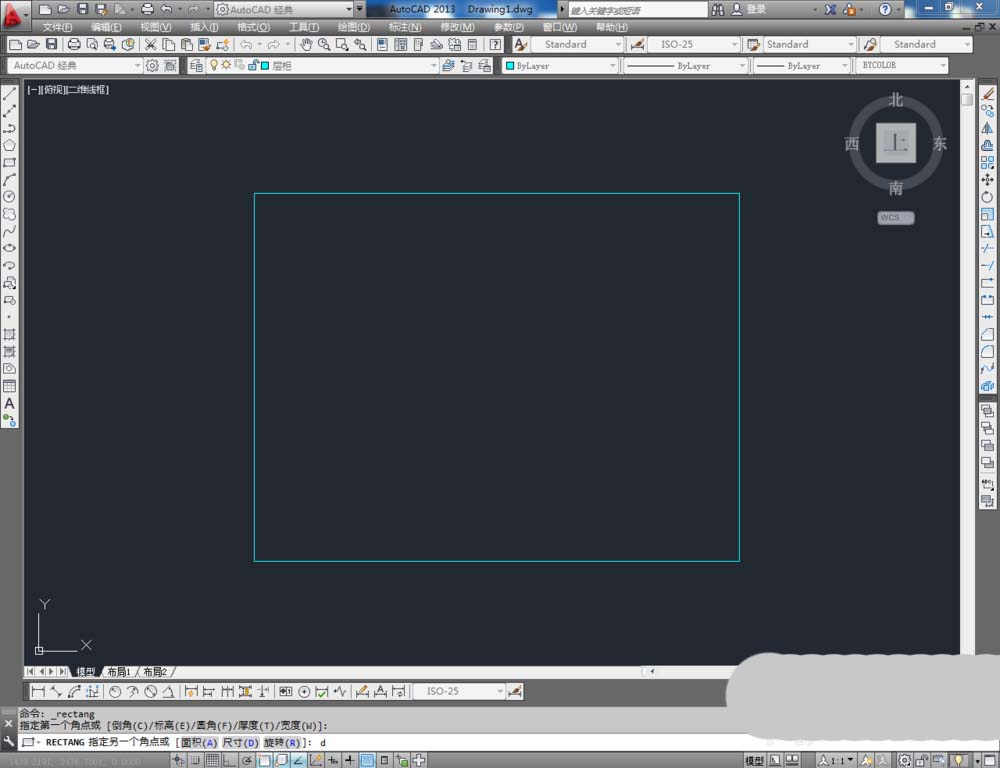

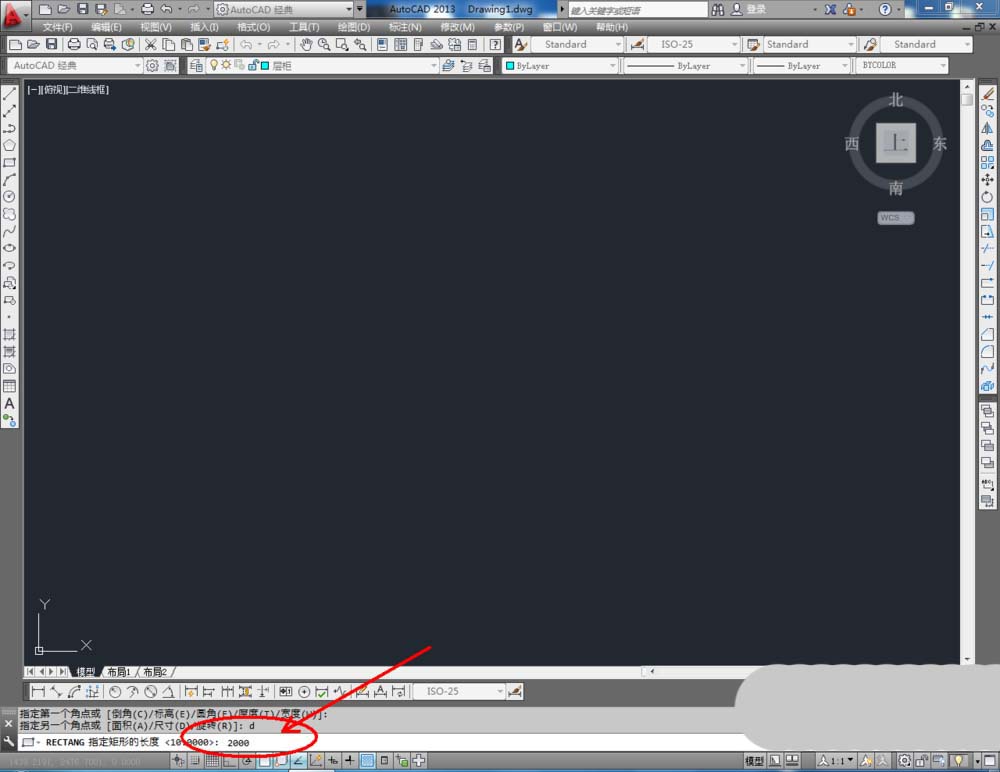

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度值：2000并按下空格鍵，繼續輸入寬度數值：1750并按下空格鍵，完成矩形圖案的繪制。選中圖案，點擊右邊工具欄中的【分解工具】，將圖案炸開（如圖所示）；

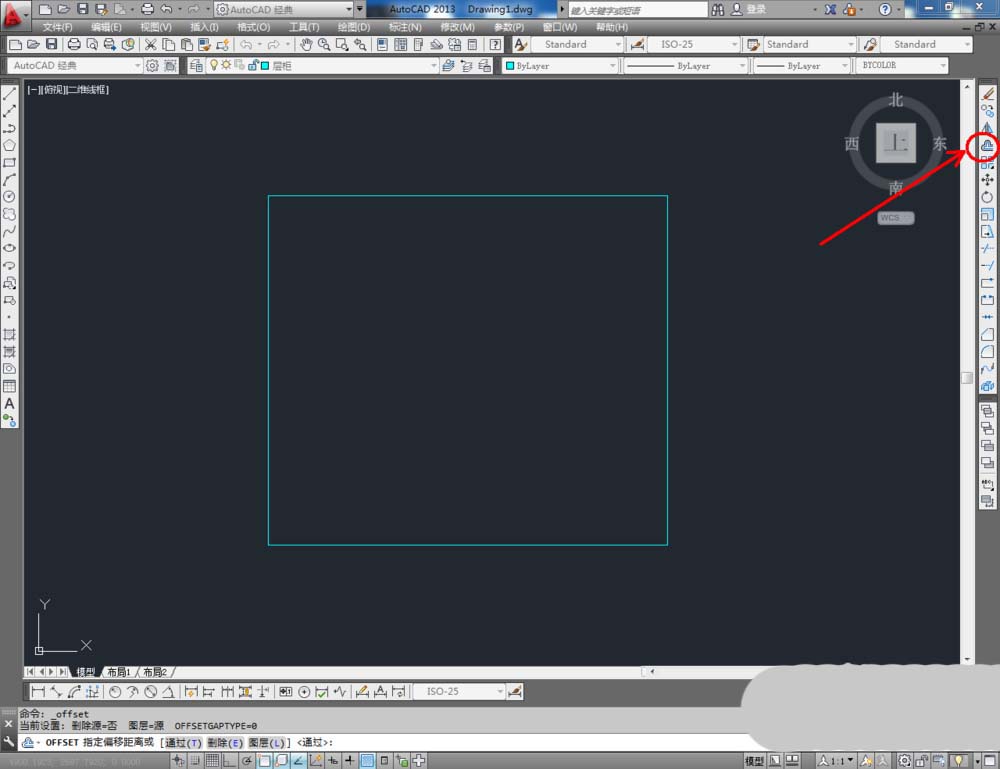

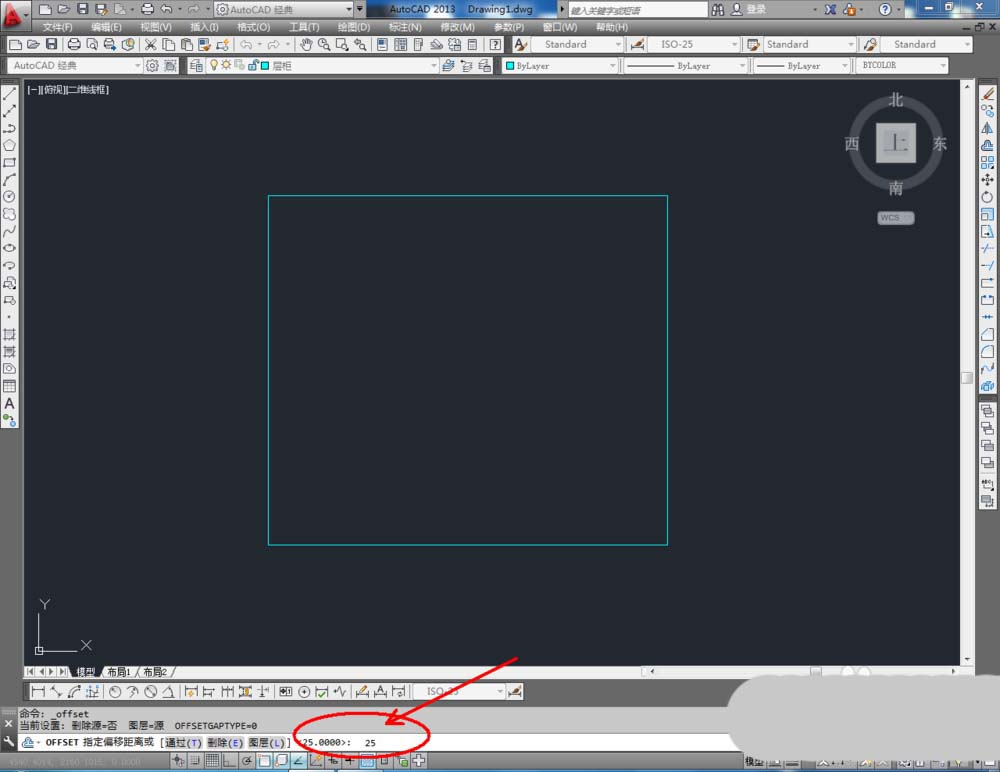

3、點擊右邊工具欄中的【偏移工具】，在命令欄輸入數值：25后，對側邊進行向內偏移。繼續點擊【偏移工具】，在命令欄輸入偏移數值：80后，對圖案底邊進行向上偏移；輸入數值：50，對圖案頂邊進行向上偏移，并調整好左右兩條側邊上的端點（如圖所示）；
