cad中想要繪制一個鐵柜的平面圖，該怎么繪制五節鐵柜平面圖呢？下面我們就來看看詳細的教程。

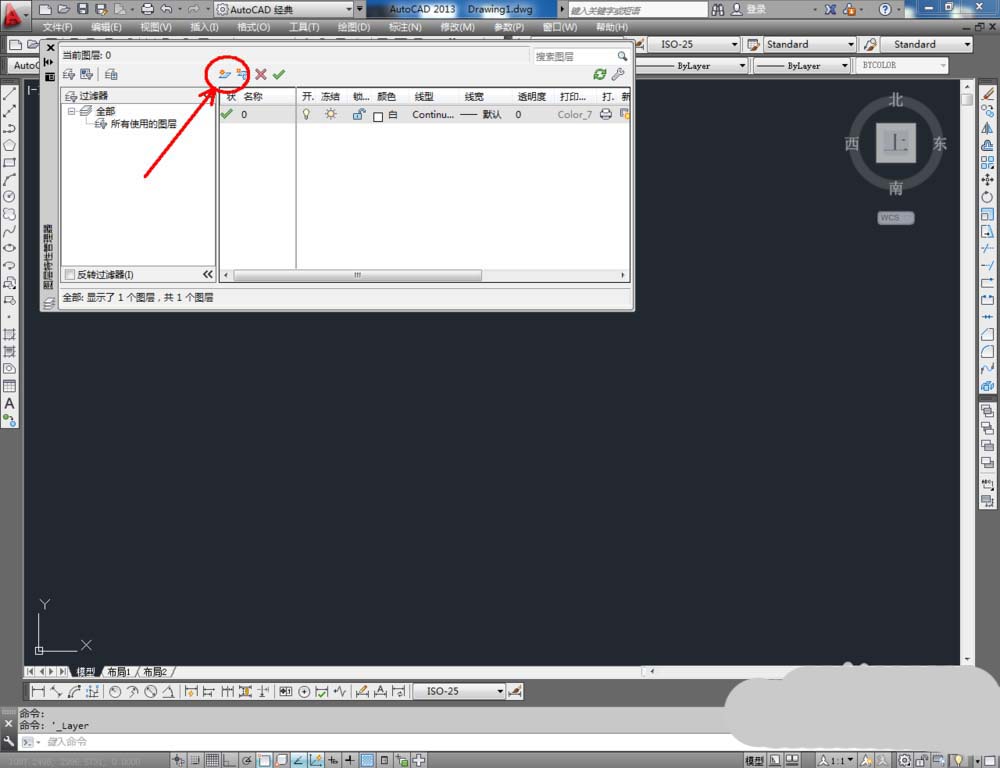

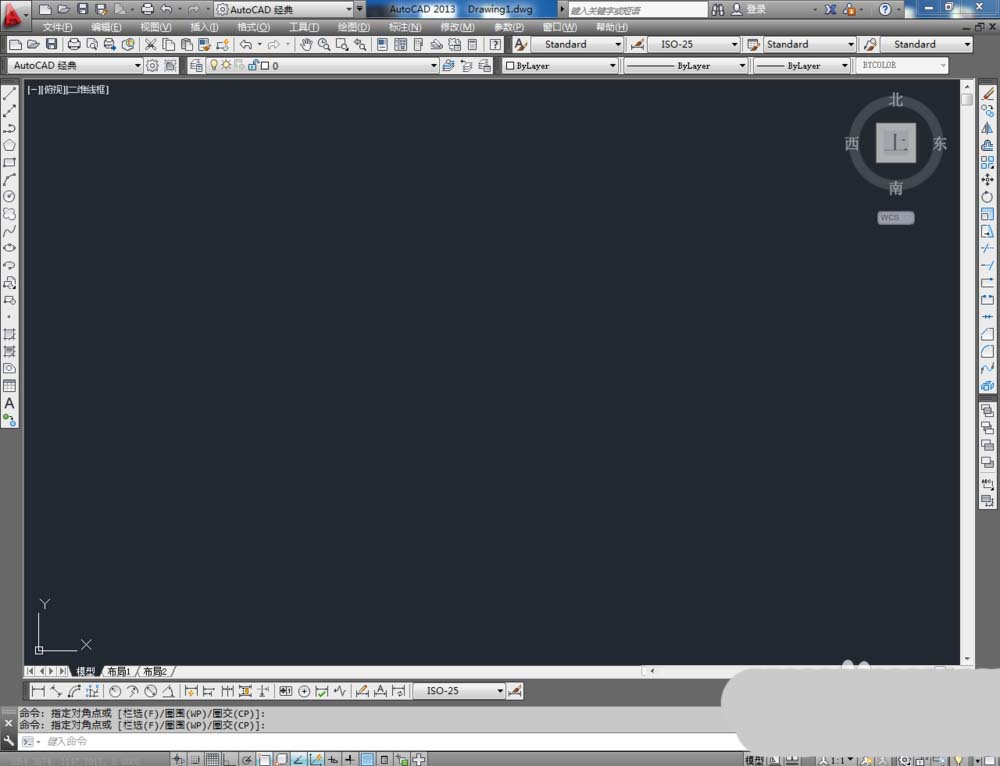

1、打開AutoCAD 2013軟件，點擊【圖層特性管理器】，點擊【新建圖層】，將圖層命名為：五節鐵柜。點擊色塊，按圖示設置一個圖層顏色，完成五節鐵柜圖層的設置（如圖所示）；

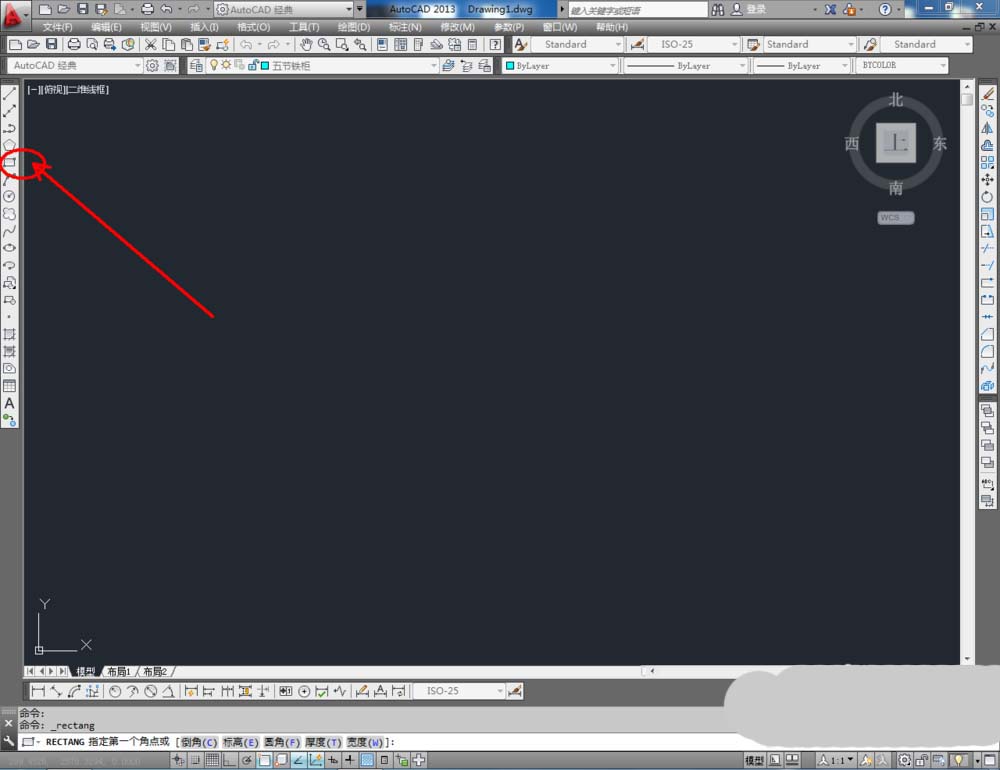

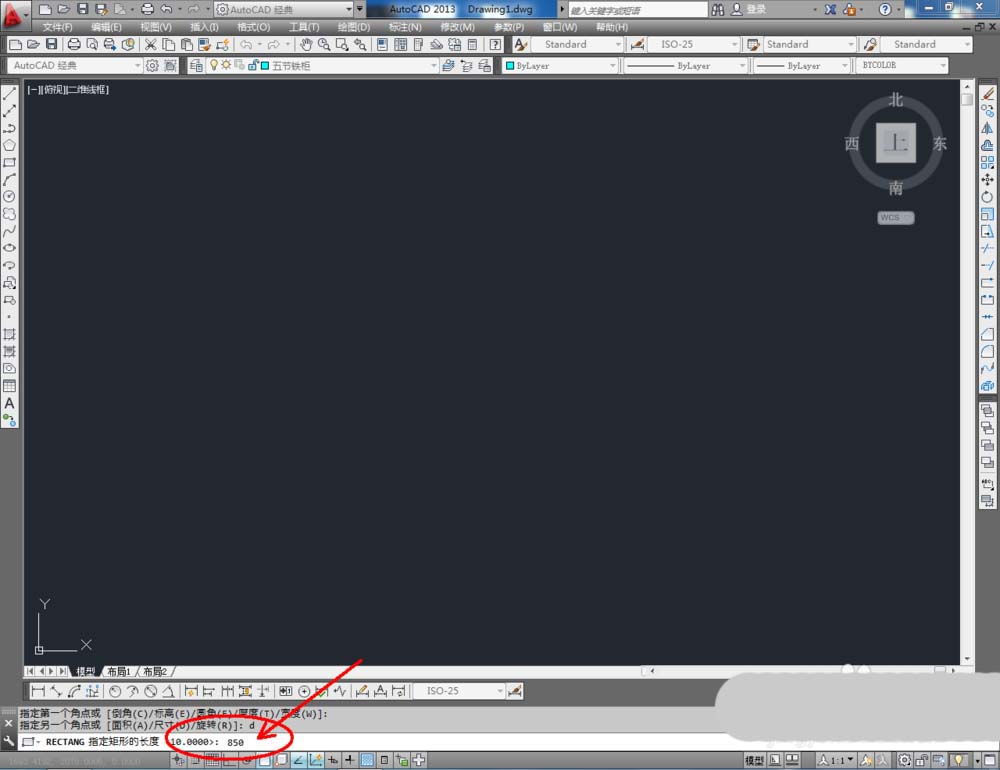

2、點擊【矩形工具】，按圖示在命令欄輸入：d并按下空格鍵，輸入長度數值：850并按下空格鍵，繼續輸入寬度數值：390并按下空格鍵，完成矩形圖案的繪制（如圖所示）；

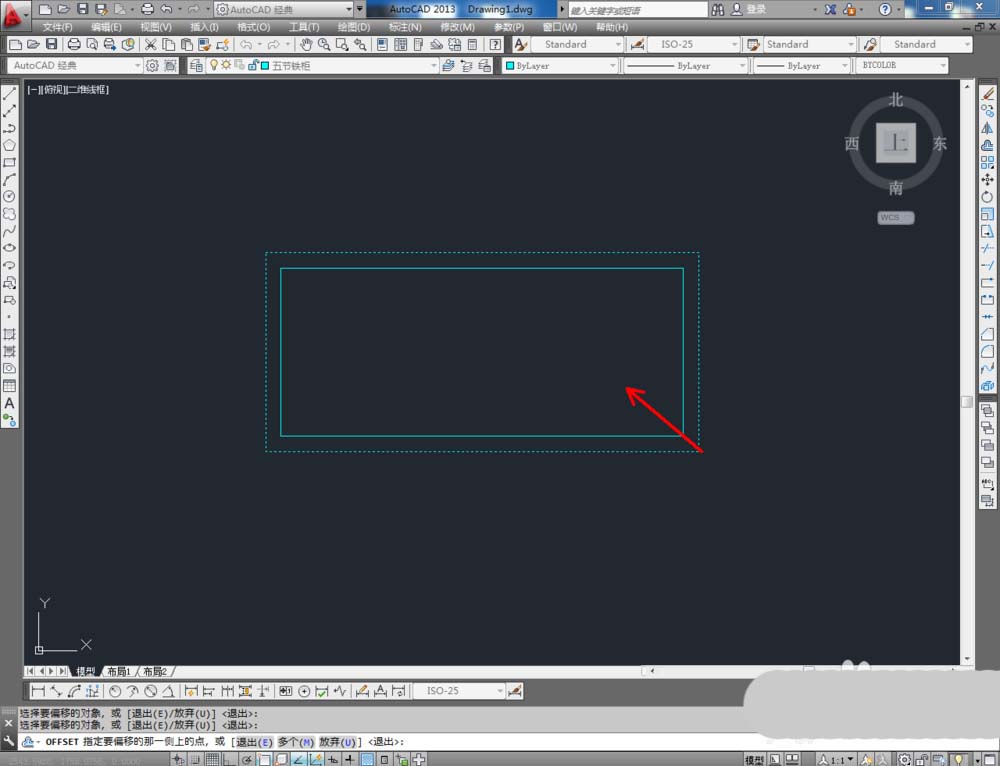

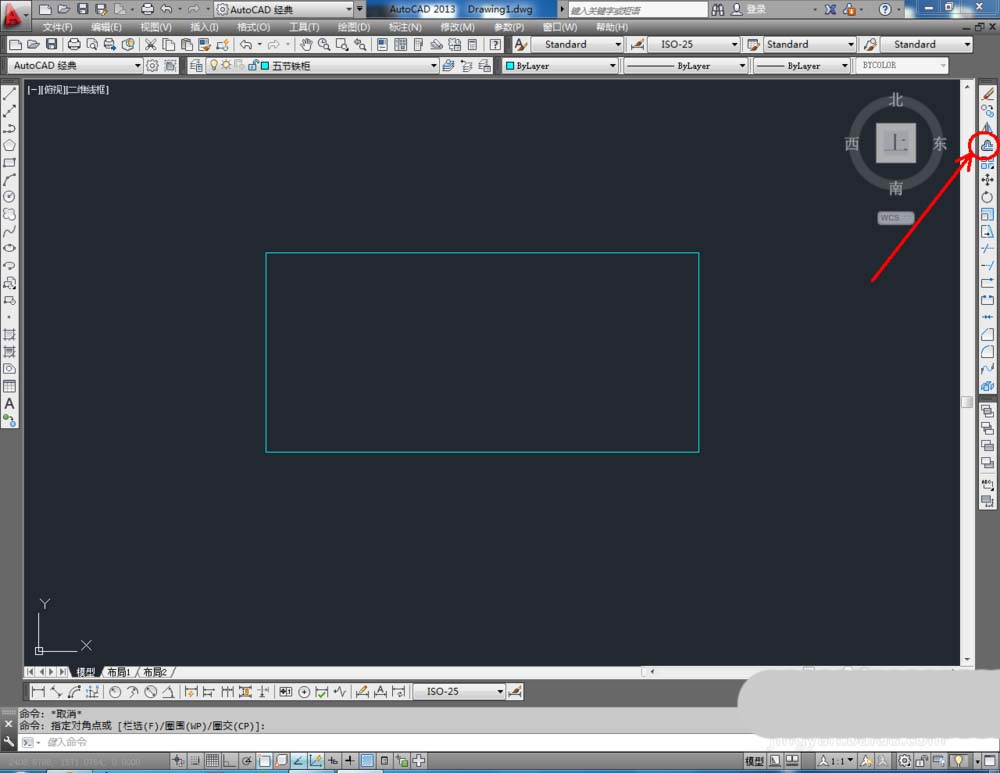

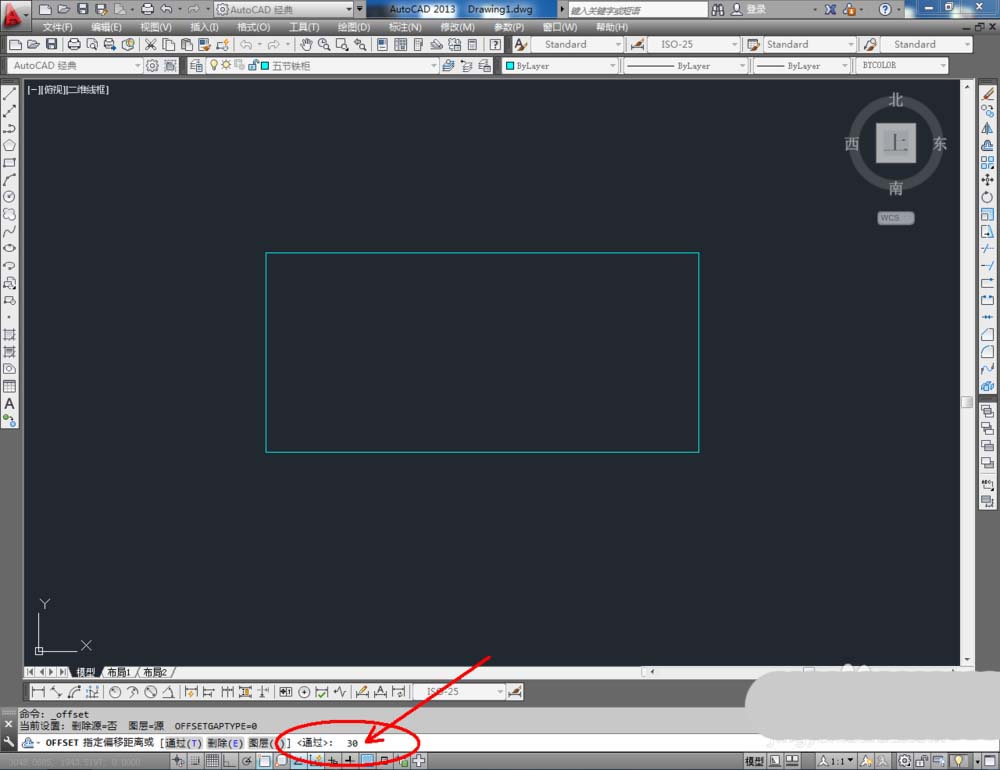

3、點擊右邊工具欄中的【偏移】，在命令欄中輸入： 30，對矩形圖案進行向內偏移 。點擊【直線工具】在圖示位置繪制一條直線線段（如圖所示）；
