cad中想要繪制聚光燈平面圖，該怎么繪制這個圖紙呢？下面我們就來看看cad畫一個聚光燈圖例的方法。

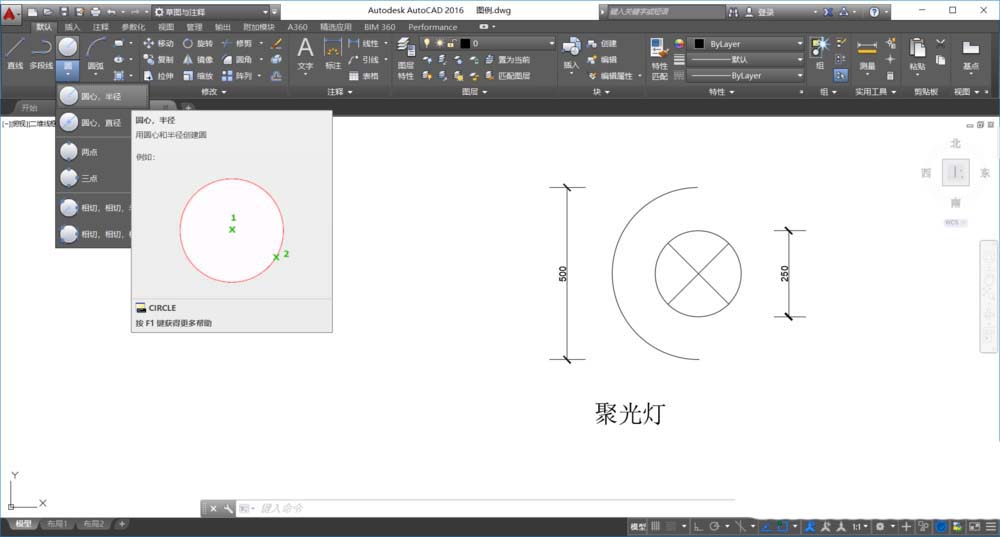

1、首先打開auto cad找到圓命令。

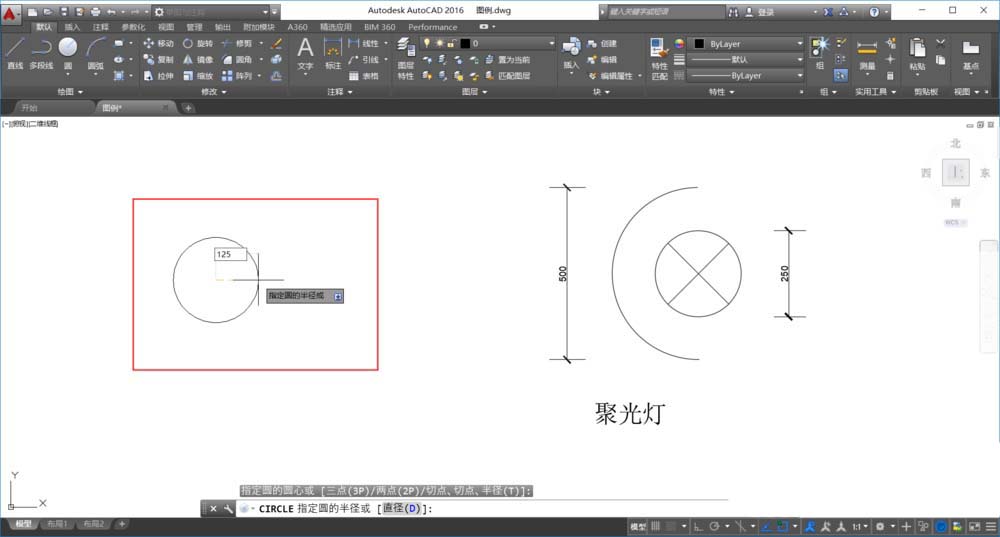

2、根據圓心半徑畫一個半徑為125的圓。

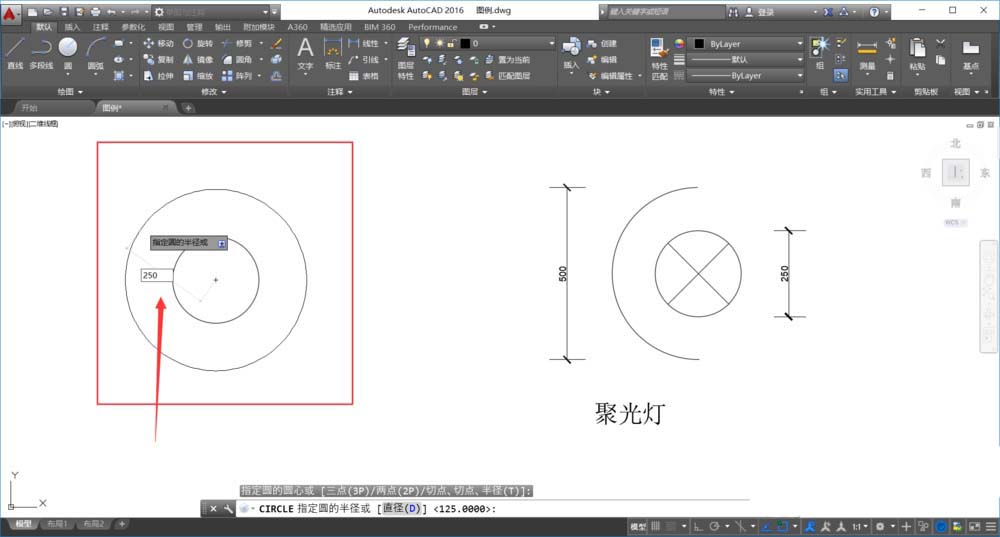

3、與步驟二一樣關鍵要同圓心，畫一個半徑為250的圓。

4、兩圓過圓心畫一條線段。記得開啟下方的正交

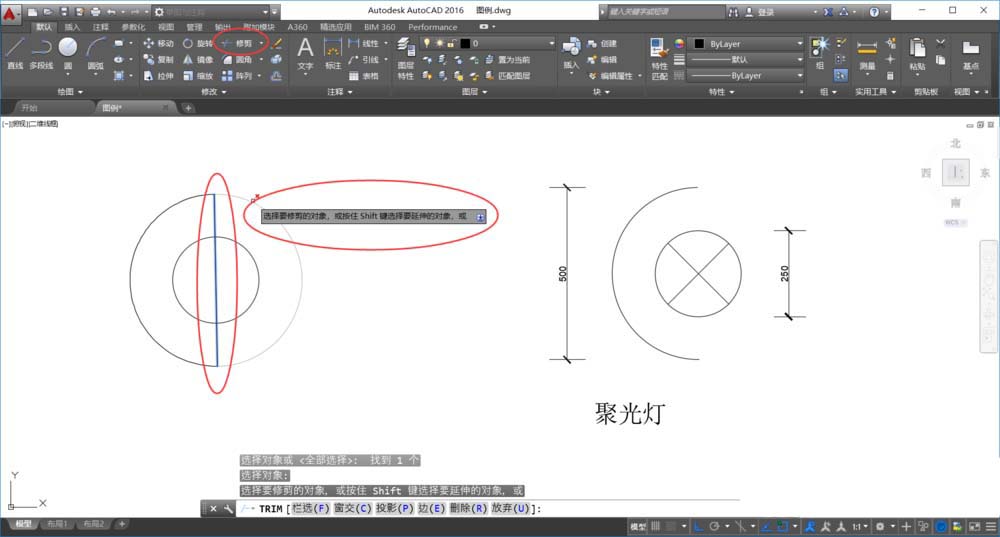

5、找到修剪選中線段剪掉大圓多余的半個圓。

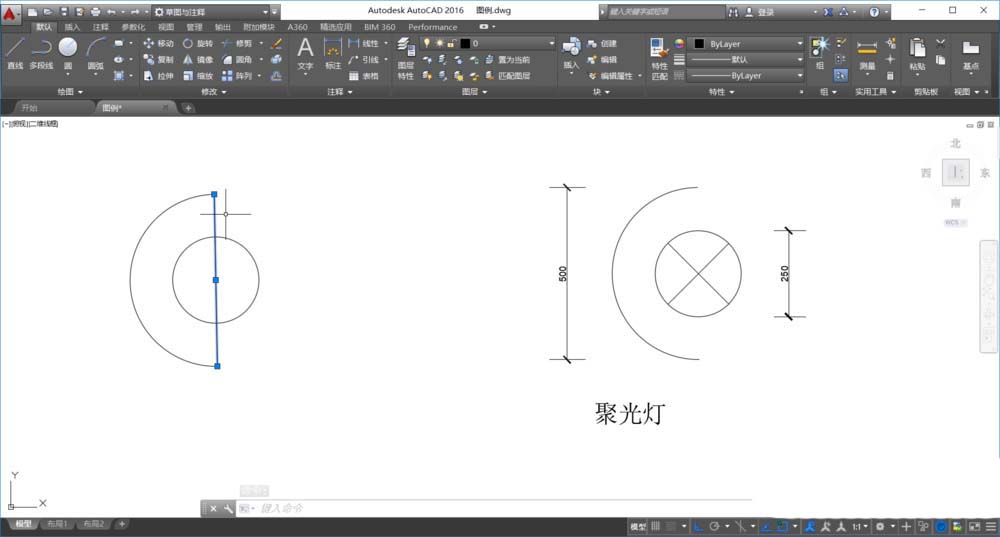

6、在刪除中間的輔助線，也就是之前加的線段。按“delete”鍵即可。

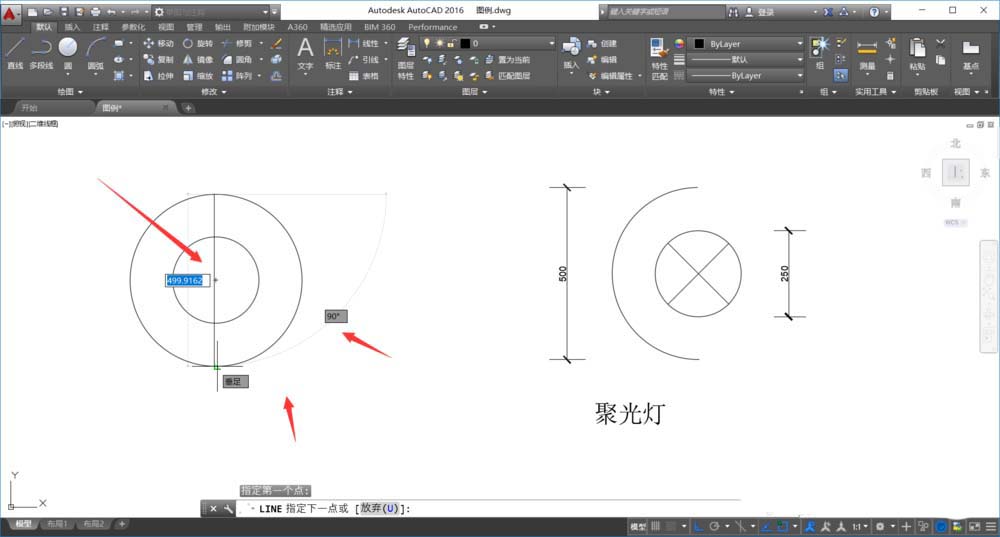

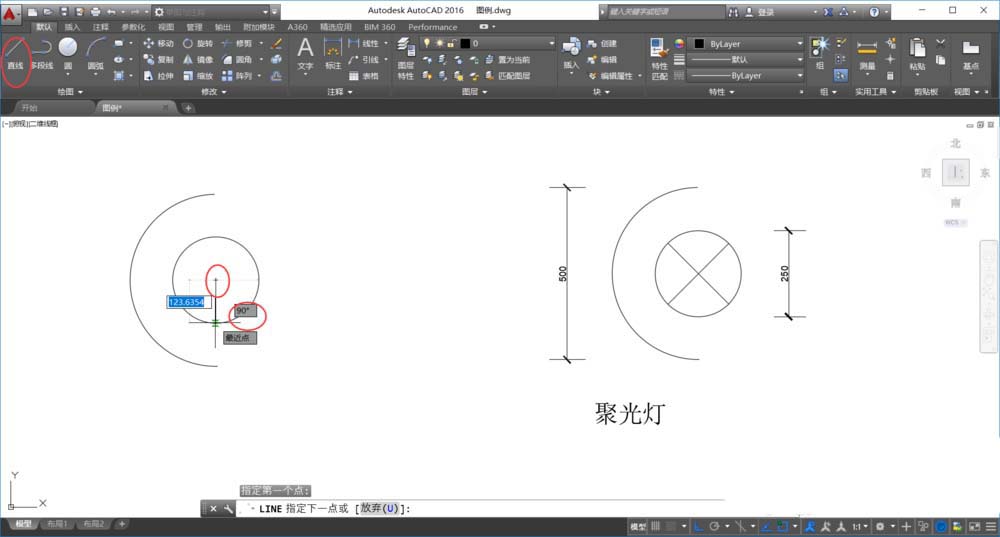

7、找到直線根據圓心畫一個小圓的半徑，要開啟正交。

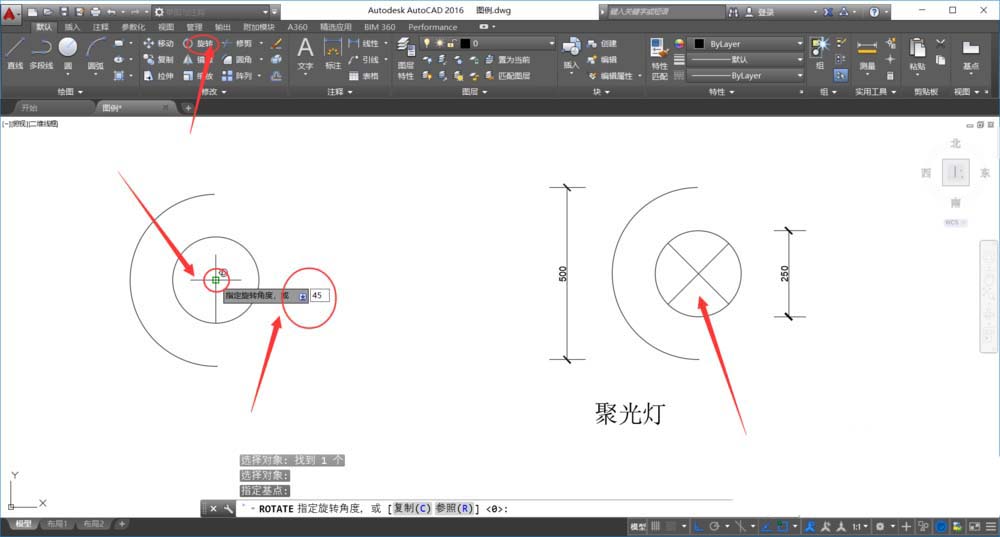

8、利用旋轉命令，指定基點設置旋轉角度45度，即可做出一條像右方圖例的線如圖所示。

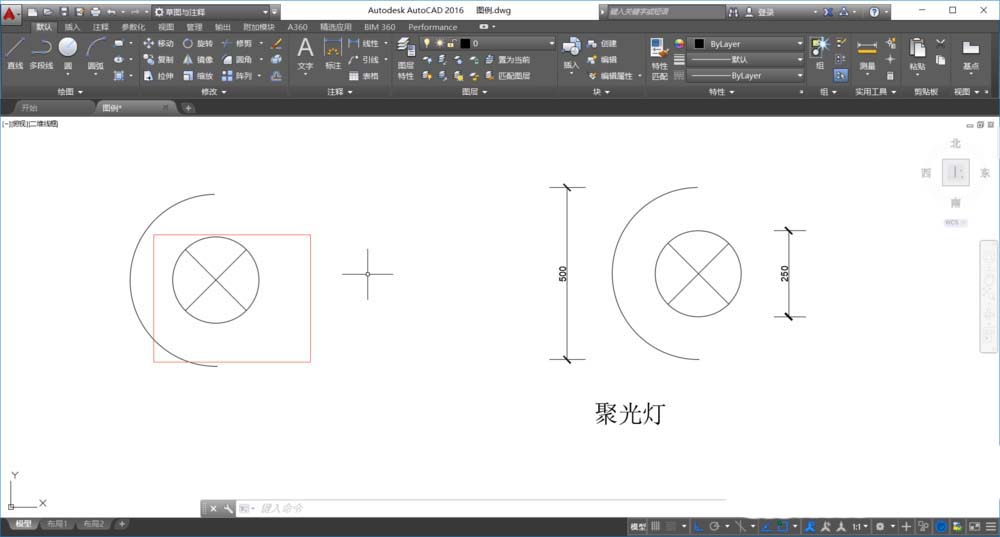

9、重復步驟8改變角度即刻畫出，如下圖。

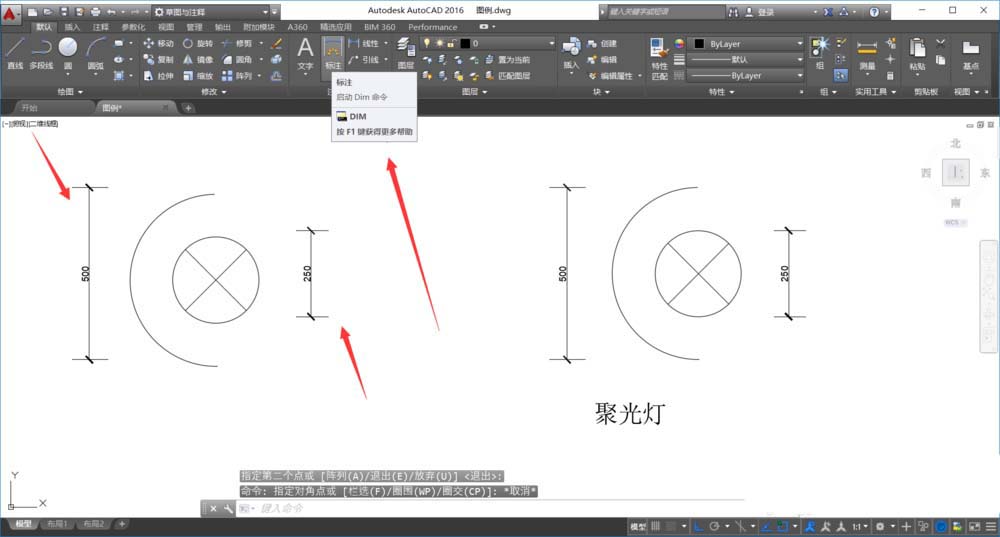

10、根據要求在進行標注。

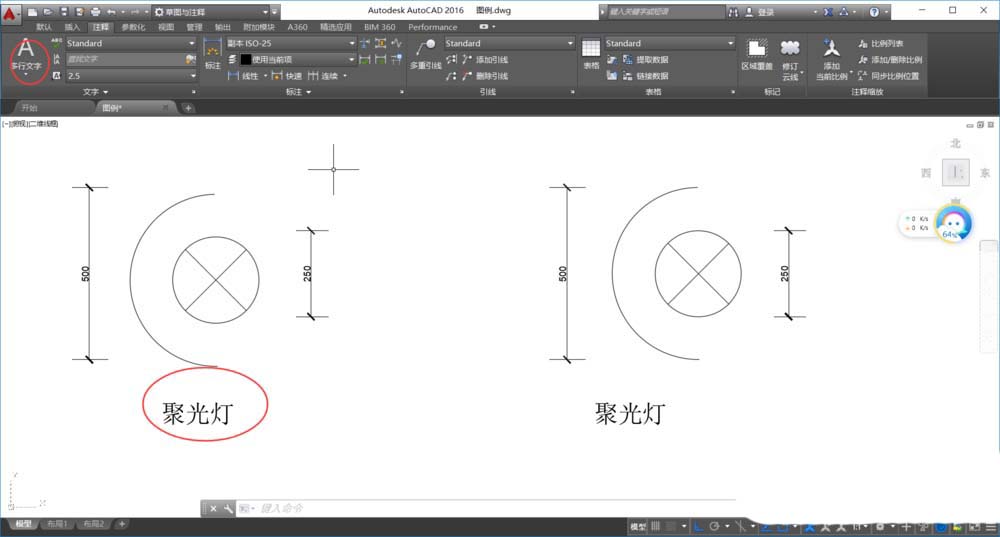

11、最后進行注釋，選擇多行文字輸入聚光燈即可。

以上就是cad繪制聚光燈平面圖紙的教程，希望大家喜歡，請繼續關注武林網。
