消防箱是建筑圖紙中的消防部件，利用簡單的制圖命令，即可輕松繪制消防箱，今天我們就來看看cad繪制消防箱的的教程。

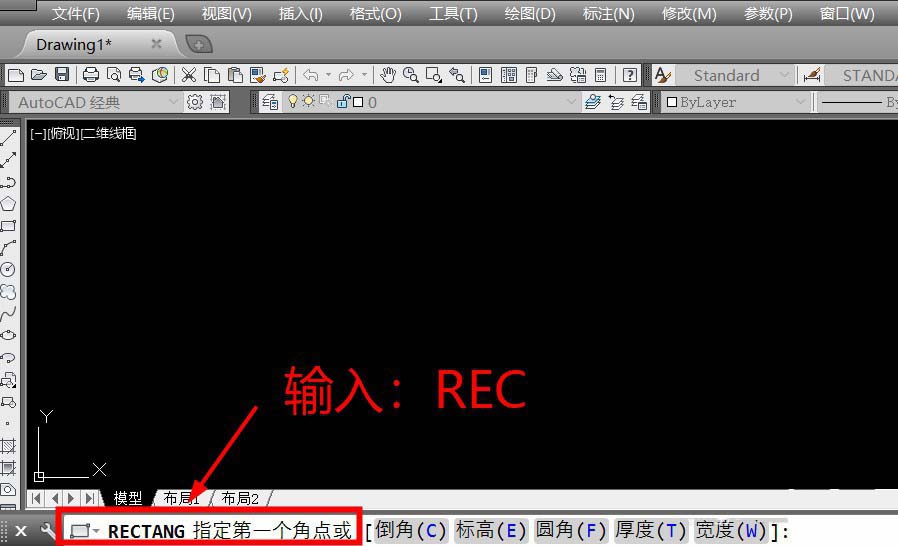

1、開啟CAD，輸入命令：REC，按下空格鍵。

2、鼠標點擊繪圖區，繪制矩形，命令欄中，點擊尺寸，設定矩形尺寸。

3、輸入矩形長度，按下空格鍵；輸入矩形寬度，按下空格鍵。

4、鼠標點擊，放置矩形，輸入命令：L，按下空格鍵。

5、利用直線命令，連接矩形內對角，形成兩條對角線。

6、輸入命令：H，按下空格鍵。窗口填充窗口，設置圖案為：SOLID，顏色任意。

7、窗口右側，點擊添加：拾取點。

8、矩形消防箱分為四個方向，點擊沒有栓口的一側，填充圖案。

9、完成顏色填充后，消防箱繪制完畢。

總結：

1、開啟CAD，輸入命令：REC，按下空格鍵。

2、點擊繪圖區繪制矩形，命令欄中點擊尺寸。

3、輸入矩形長度、寬度，依次按下空格鍵。

4、鼠標點擊放置矩形，輸入命令：L，按下空格鍵。

5、進入直線命令，繪制矩形兩條對角線。

6、輸入命令：H，按下空格鍵。

7、圖案設置為：SOLID，顏色任意，點擊添加：拾取點。

8、點擊消防箱沒有栓口的一側，填充顏色即可。

以上就是cad繪制消防箱平面圖的教程 ，希望大家喜歡，請繼續關注武林網。
