在工程制圖時，有時會用到蘆葦?shù)貓D示，該怎么繪制蘆葦?shù)啬兀肯旅嫖覀兙蛠?lái)看看cad繪制蘆葦?shù)氐慕坛獭?/p>

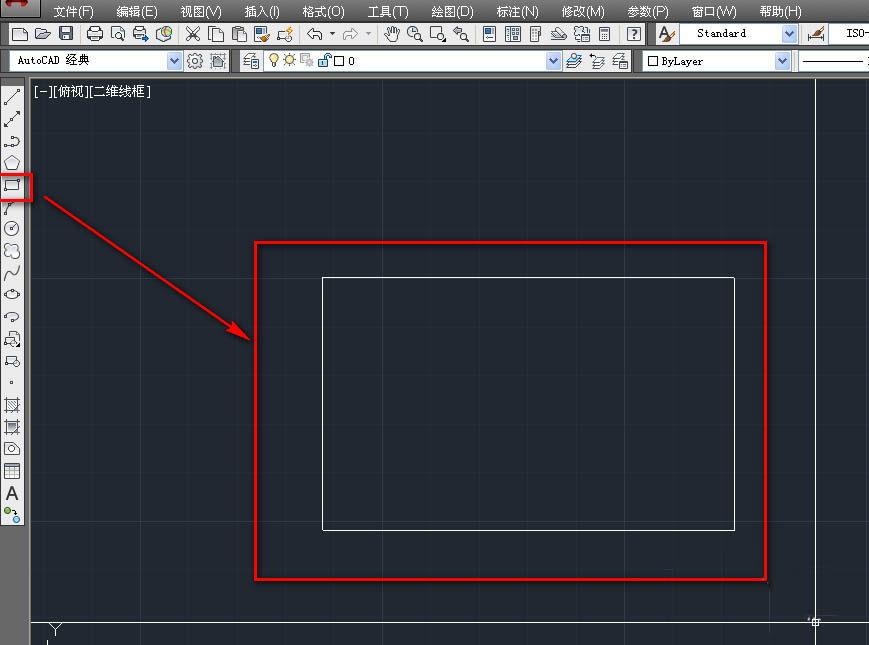

1、打開cad，使用矩形工具繪制一個矩形，如下圖。

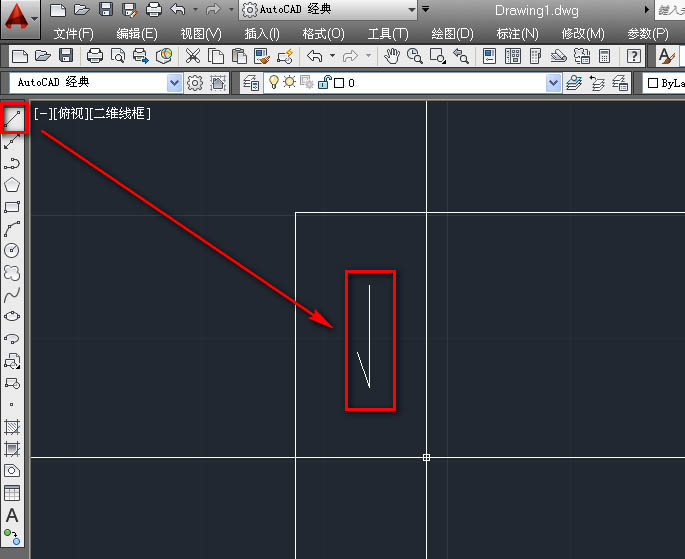

2、使用直線工具繪制一個單箭頭，如下圖。

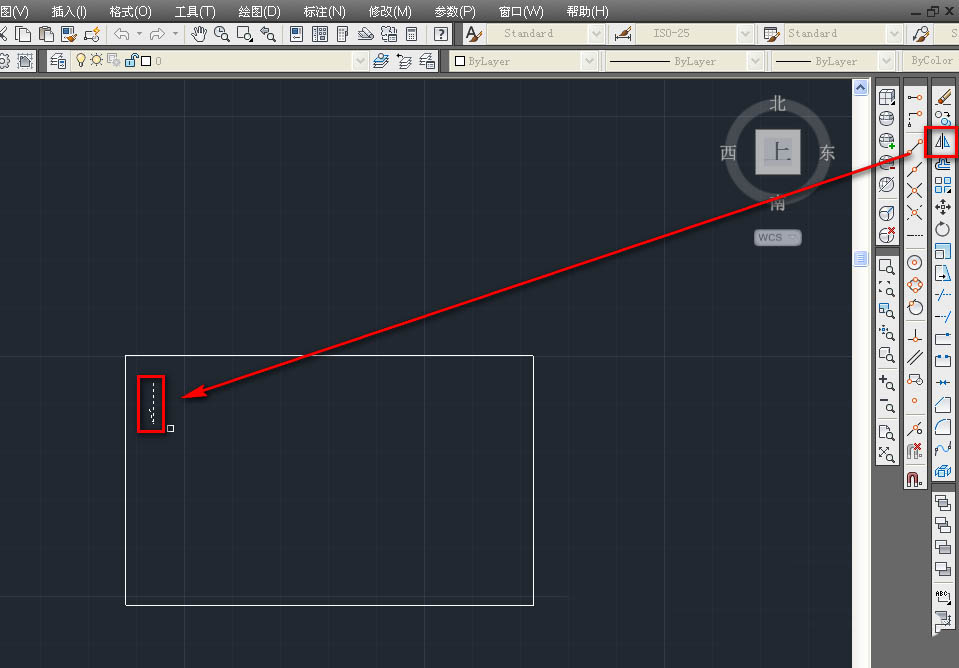

3、使用鏡像工具，選擇單箭頭，如下圖。

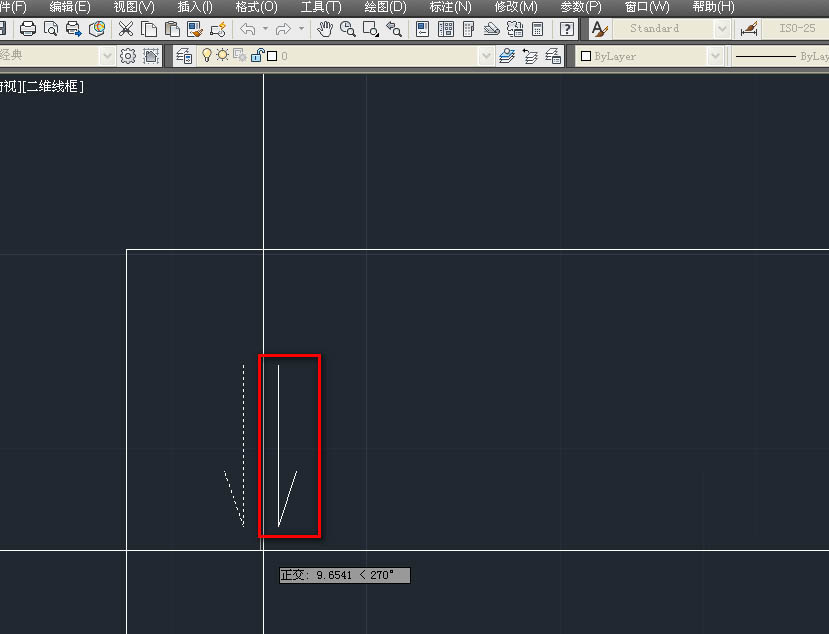

4、選擇合適的鏡面，鏡像出另一個單箭頭，如下圖。

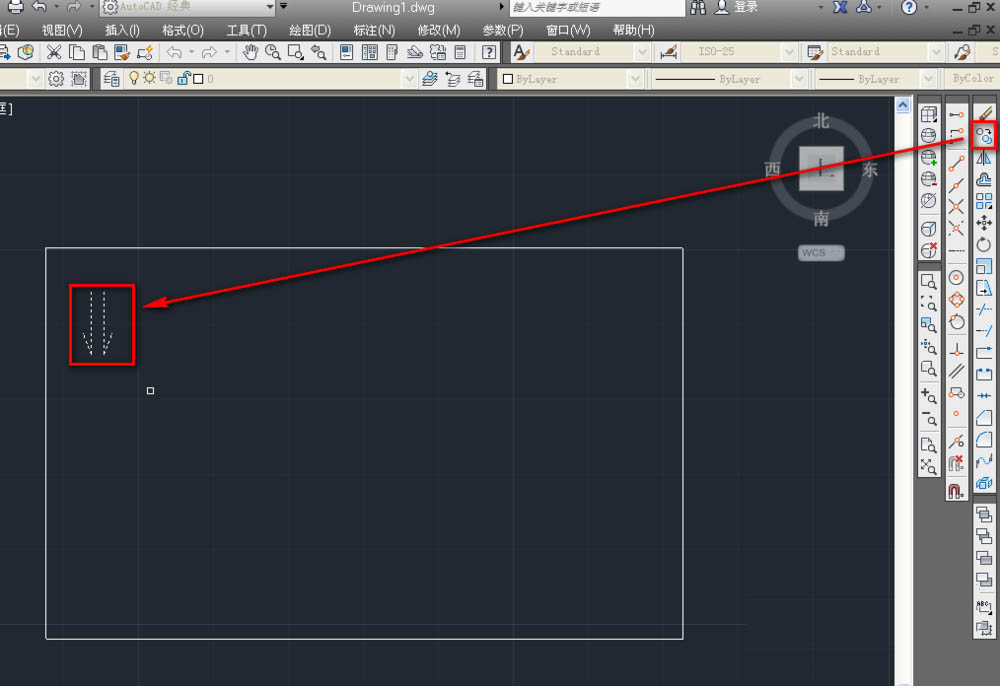

5、使用復制工具，選擇復制對象，如下圖。

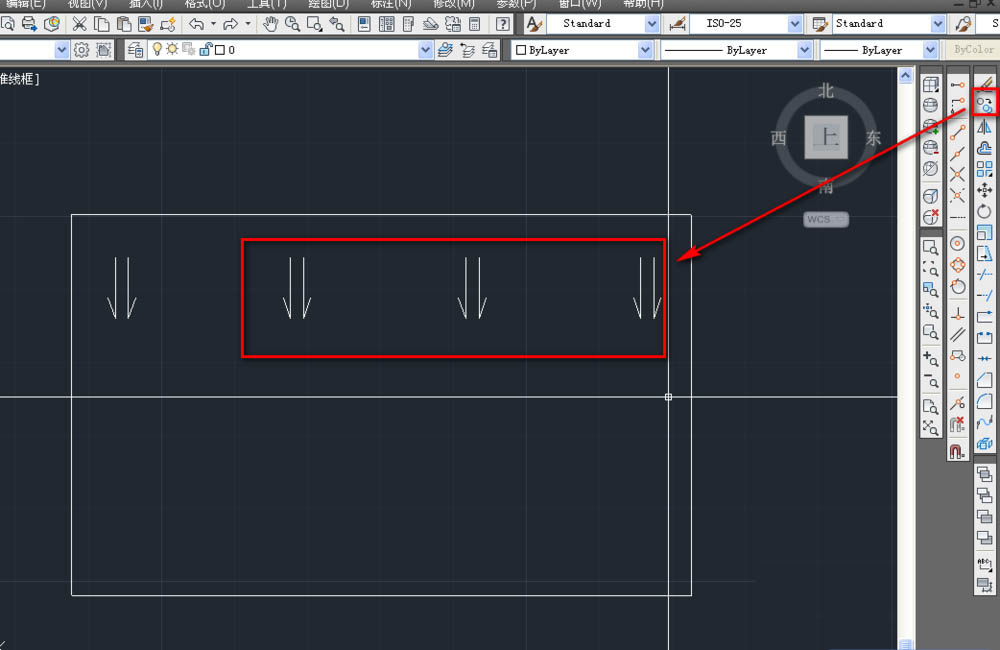

6、連續復制出上層的三個，如下圖。

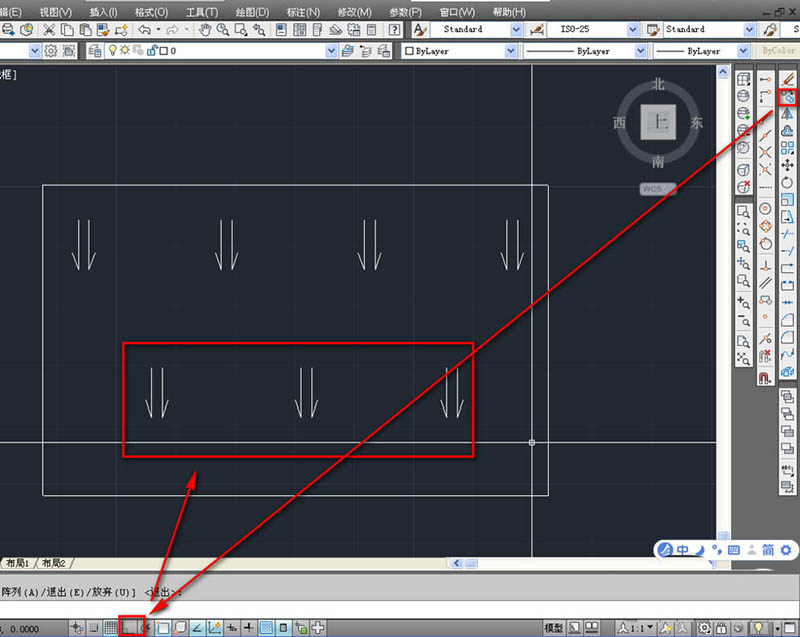

7、再次使用復制工具，關閉正交開關，復制下層的三個，如下圖。

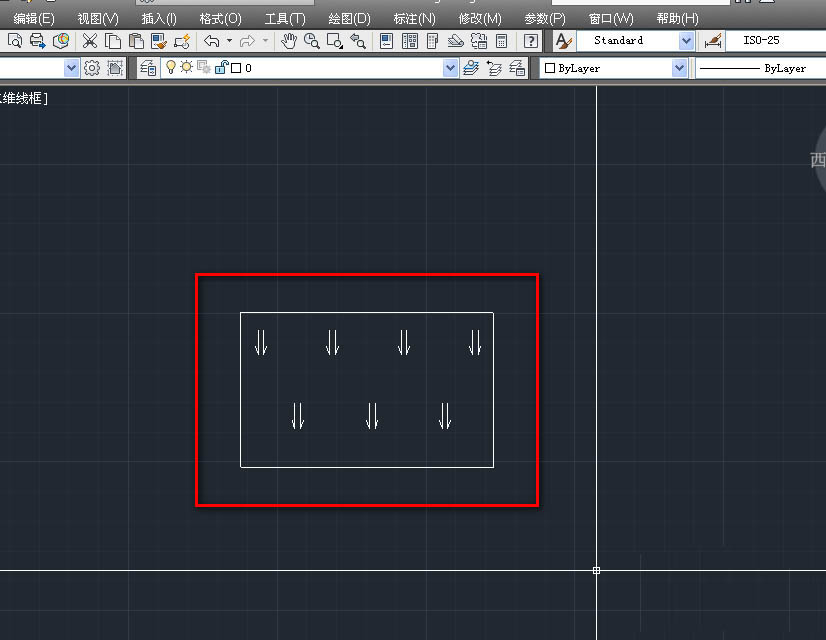

8、確定后，就完成了蘆葦?shù)貓D示的繪制，如下圖。

以上就是cad繪制蘆葦?shù)貓D示的教程，希望大家喜歡，請繼續關注武林網。
