基于大家熟悉的AutoCAD軟件平臺，AutoCAD Plant 3D能夠幫助工廠設計師和工程師創建先進的三維設計，對加工工廠進行設計、建模和文檔編制，而且基于等級的設計和元件庫，它還能夠幫助有效簡化管道、設備和支撐結構的放置流程，下面我們就來看看三維管道加工ISO軸側視圖的方法，詳細請看下文介紹。

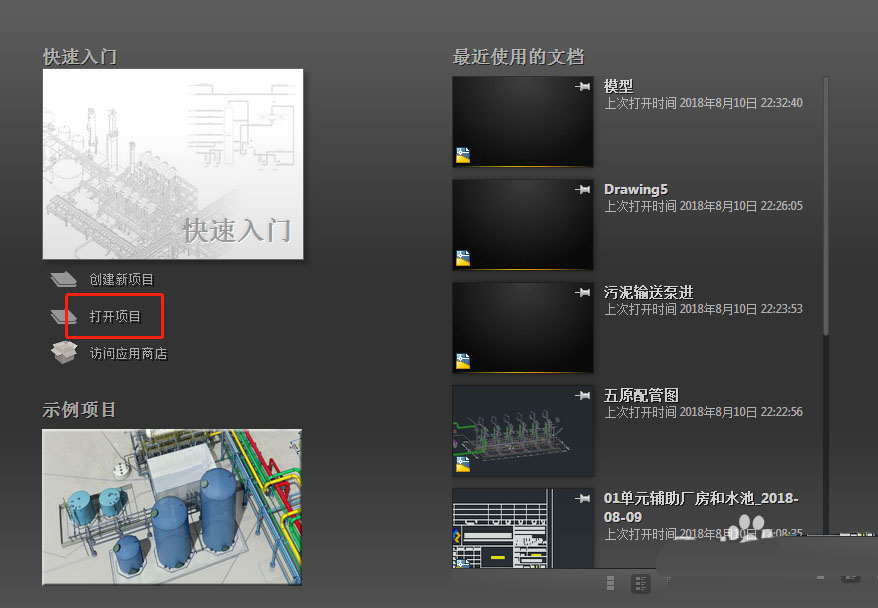

1、打開AutoCAD Plant 3D，打開默認項目，也可以自己新建一個項目！在左邊的項目管理器的plant3D模型下面右鍵新建一個圖形文件。

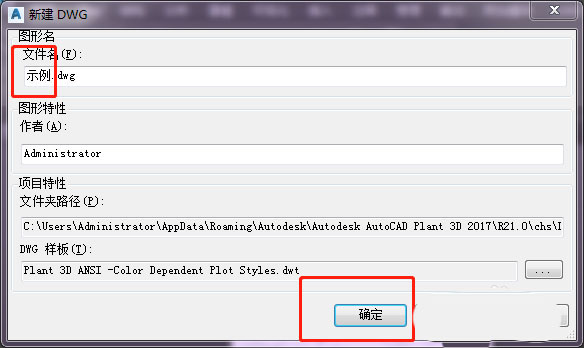

2、命名文件名字后點擊確定。

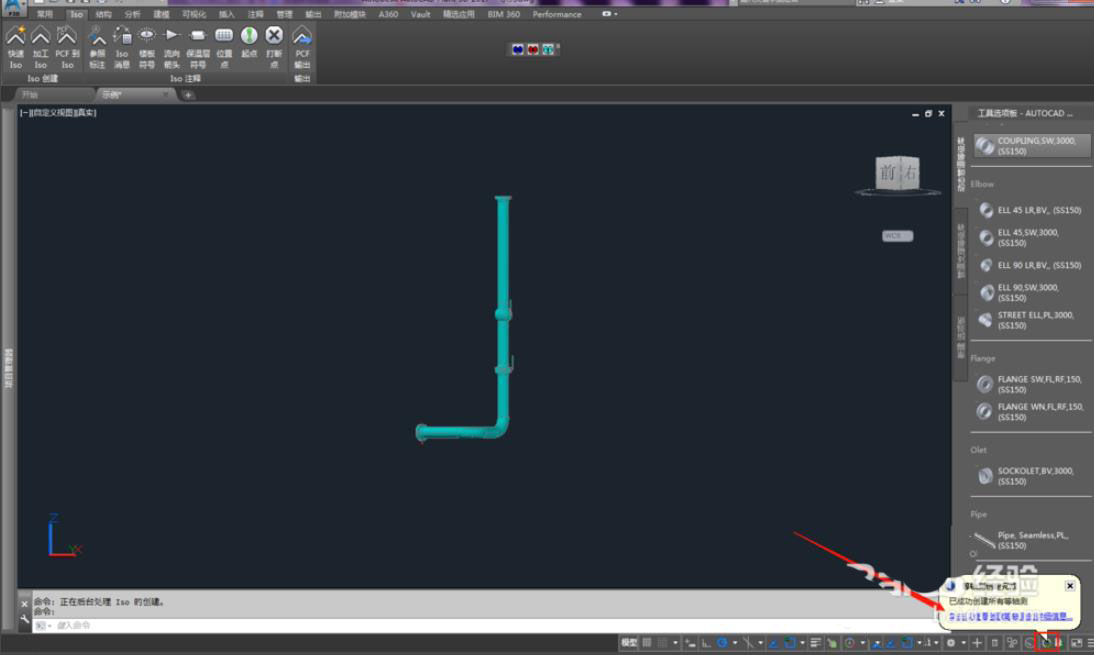

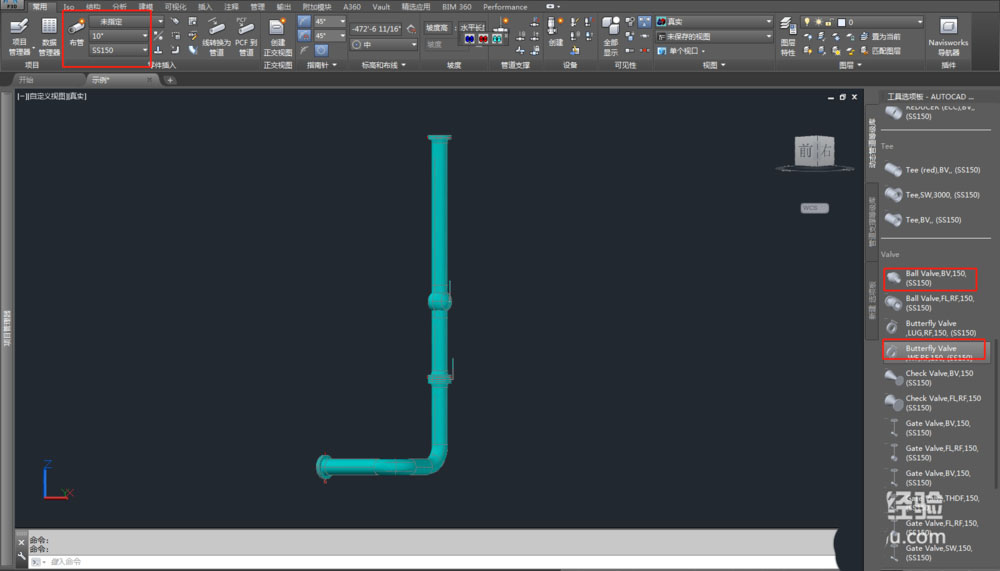

3、我們簡單畫一個管道，來作為示例！我們畫了一段管道加了一個球閥和一個蝶閥。

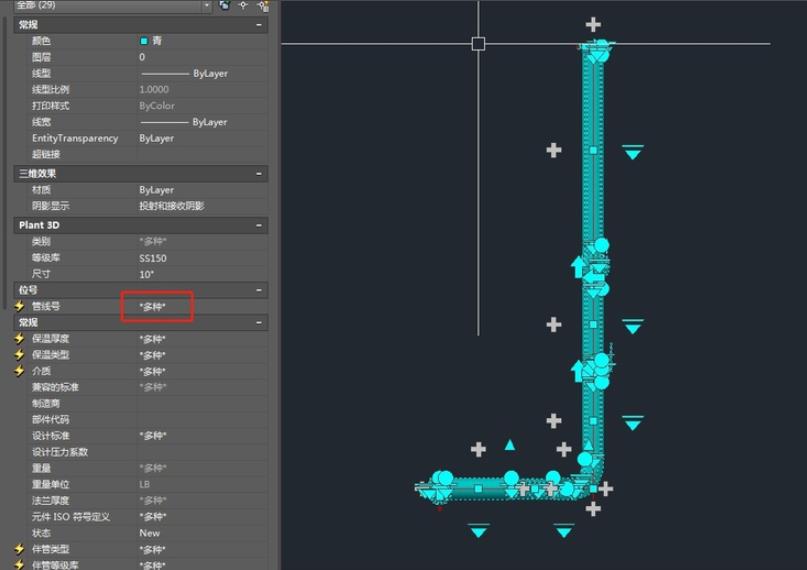

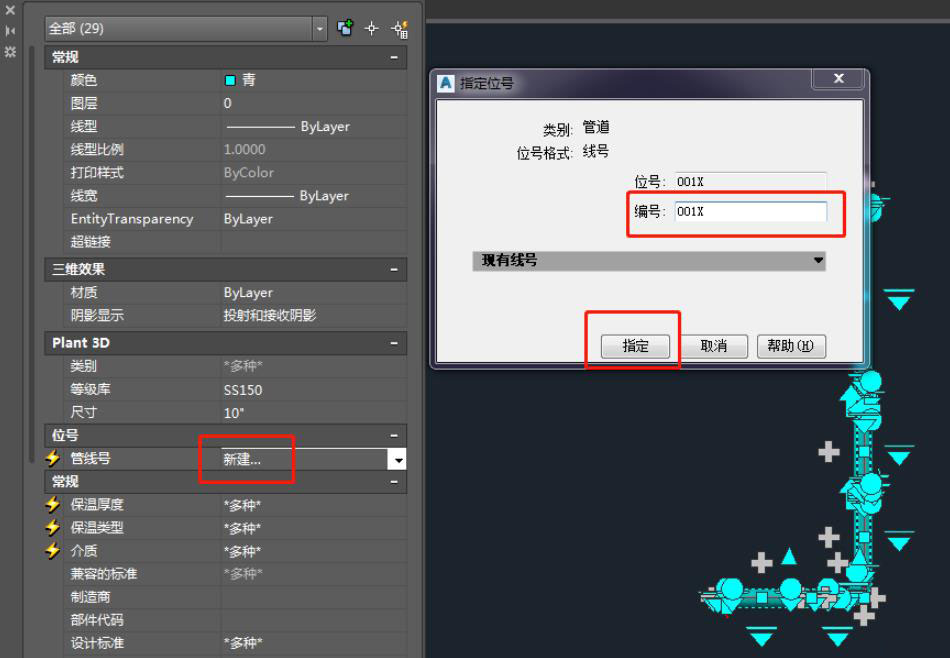

4、我們選中畫的管道，按ctrl+1快捷鍵調出特性面板，給管線加上管線號，比如我們給命名為：001X。

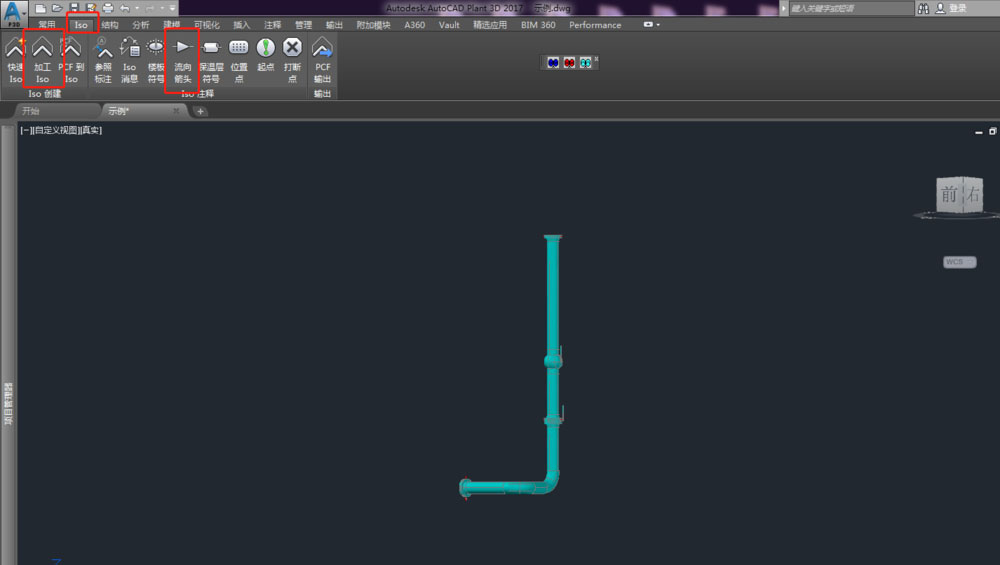

5、點擊ISO菜單欄，然后點擊加工ISO，當然我們也可以給管道指定流向箭頭。

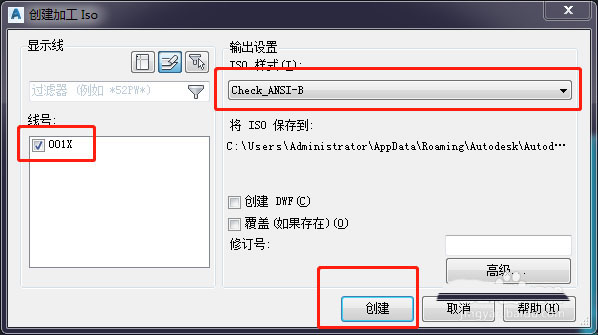

6、選擇我們畫的圖形的管線號，指定ISO樣式，點創建。

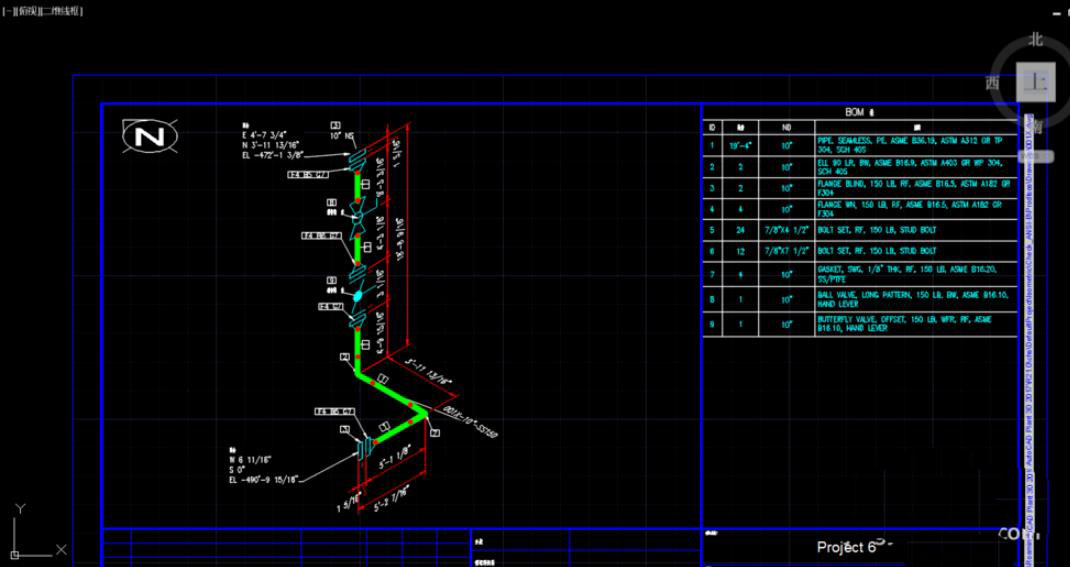

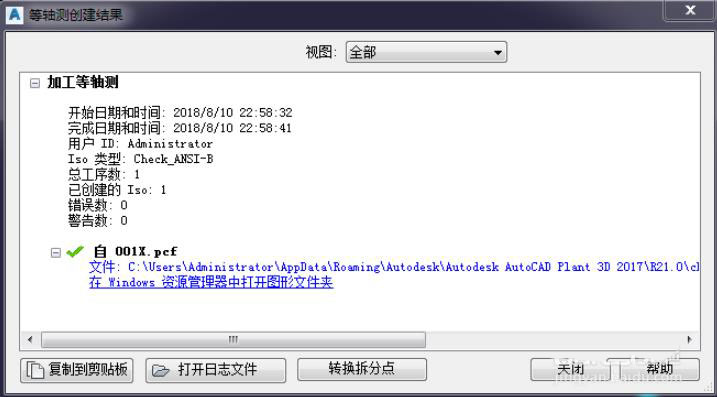

7、等一會兒之后創建好了，點擊我們就可以看到效果了。左邊是圖形右邊是材料表。

以上就是CAD Plant 3D圖紙加工ISO軸側圖的教程，希望大家喜歡，請繼續關注武林網。
