在網上看了許多在UG NX軟件中利用螺旋線再投影到錐面上來創建錐形螺紋,其實不用那么麻煩,UG NX這方面的功能是非常全面的,這里講解一下如何簡單創建錐形螺紋。

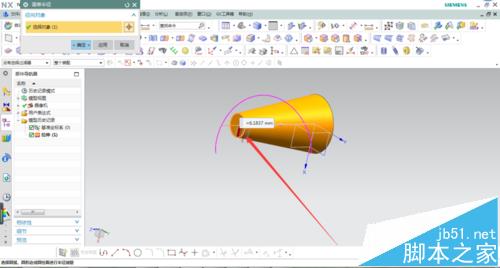

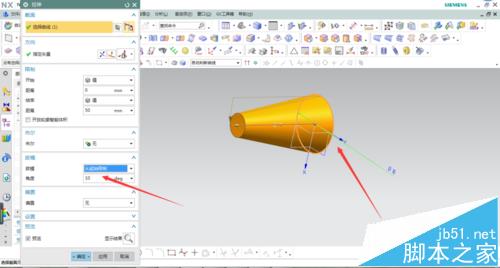

1、首先繪制一個圓錐體,可以拉伸拔模,也可以直接使用圓錐體命令生成,都是非常方便的。如果不知道上下圓的直徑,可以先測量一下。

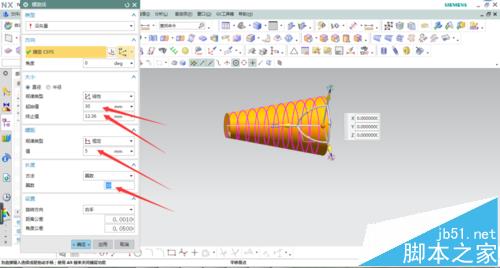

2、選擇插入曲線/螺旋線,選擇直徑大小為線性,輸入起始直徑為下面圓直徑,終止直徑為上面圓直徑。螺距為5,圈數為10.

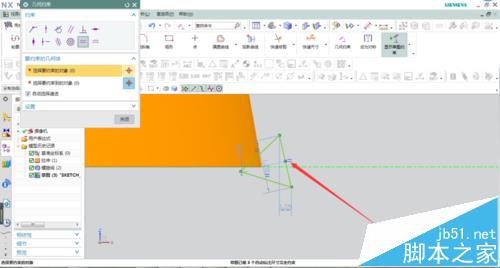

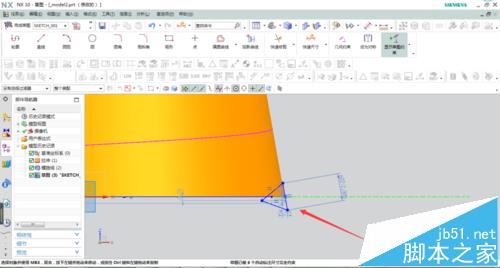

3、在螺旋線端點處繪制一個三角形截面,保持與錐面平行,如圖所示。

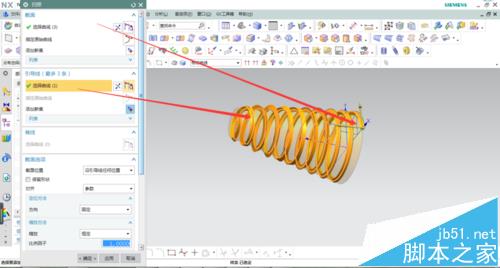

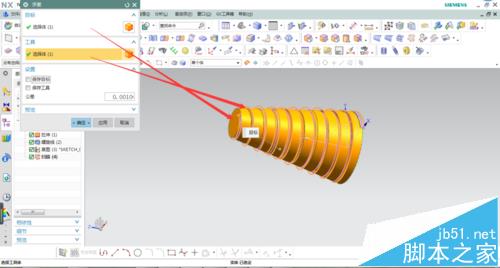

4、選擇掃掠命令,選取草圖為截面,螺旋線為引導線生成三角螺旋實體特征。選擇求差命令,生成錐形螺紋。
注意事項:
注意螺旋線的參數設置,直徑起始和終止變化,螺距和圈數相乘等于高度。
