ug型腔銑怎么繪制? ug型腔銑的詳細繪制教程

2020-07-18 16:18:39
字體:
來源:轉載
供稿:網友

改經驗為大家分享一篇UG怎么數控型腔銑的教程。

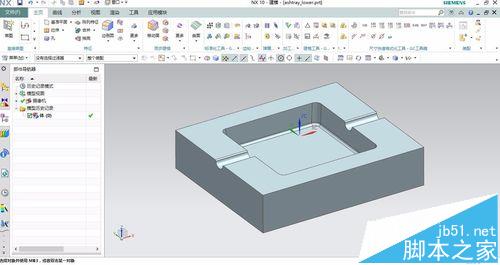

1、首先雙擊或者右鍵打開我們的UG軟件,該經驗以UG10.0為例分享教程,其他版本的UG軟件均可以使用該教程。然后選擇打開文件。

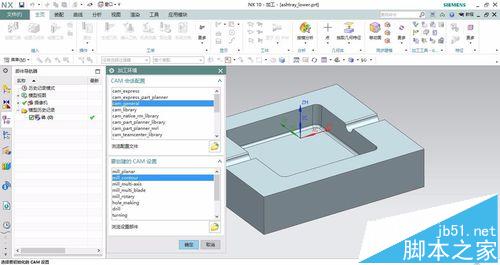

2、點擊加工,我們要對這一個零件進行型腔銑,所以在CAM會話配置中,選擇mill contour,進入加工環境。

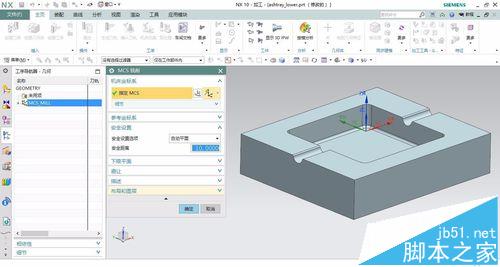

3、調整到幾何視圖,雙擊msc-mill,設置坐標,坐標默認,即為零件的上表面中心位置,設置安全距離為10,然后點擊確定。

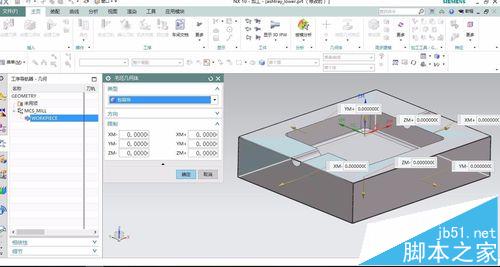

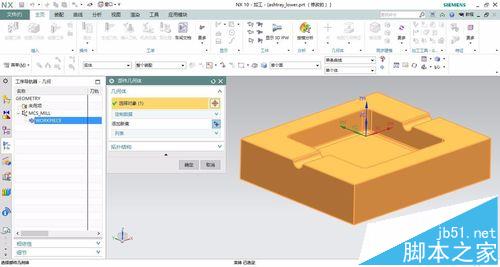

4、雙擊mcs-mill下的workplace,然后彈出的工件對話框,點擊工件,選取部件幾何體,選取為整個零部件,點擊確定后,再點擊毛坯幾何體,選擇包容塊,然后點擊確定。

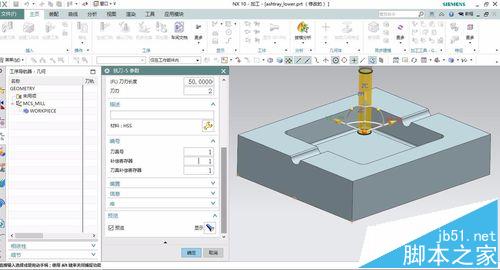

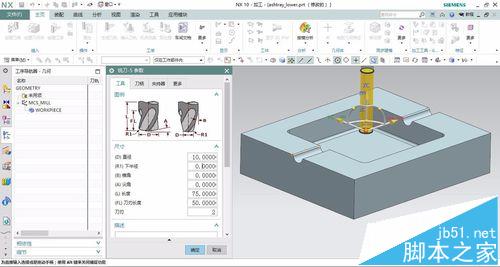

5、創建刀具,刀具子類型為mill,名稱為D10,點擊確定,然后修改刀具的直徑為10,在編號的區域的三行輸入框中輸入1,完成刀具的創建。

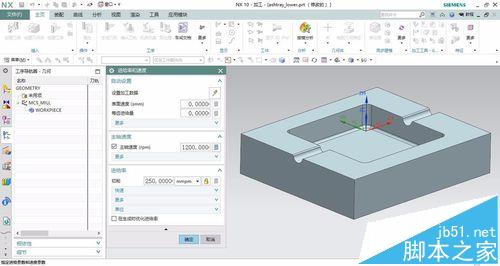

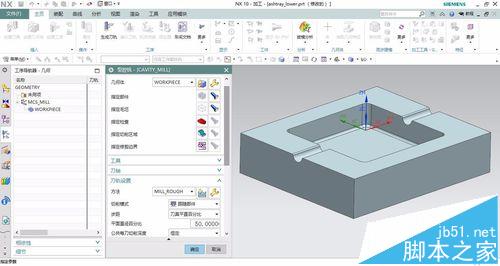

6、創建工序,如下圖所示,選取程序、刀具、幾何體,為我們上步驟所創建的類型,方法為粗加工,完成后點擊確定。然后繼續設置每刀的深度為1,再設置主軸轉速和進給率。然后點擊生成。

7、最后我們來看看動畫模擬加工,如下圖所示。
