該經驗為大家分享一篇ansys如何對鋼支架靜力分析的教程。

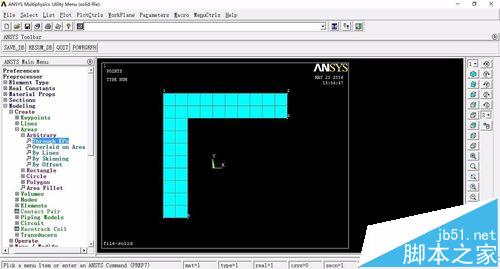

1、之前我們已經分享ansys平面柵格作圖該怎么完成?，這篇文章中已進行定義單元類型屬性和創建了幾何體。接下來要進行受力分析。然后再utility menu--workplane--display working plane，取消顯示平面柵格。

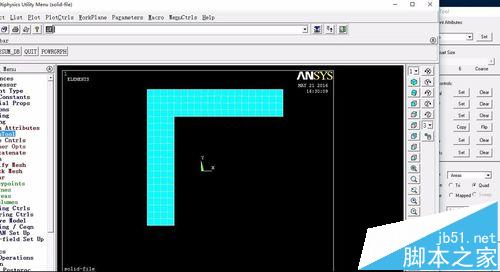

2、我們對矩形進行劃分網格選擇菜單main menu<preprocessor<meshing<meshtool，設置area attributes的屬性，默認選項，點擊OK。具體看如下經驗。

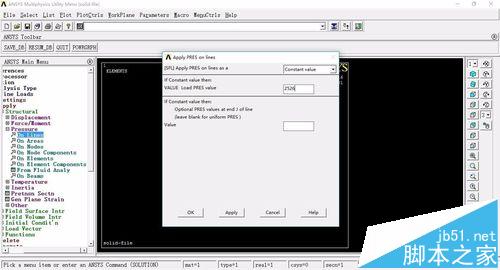

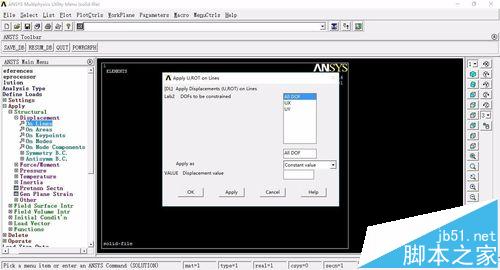

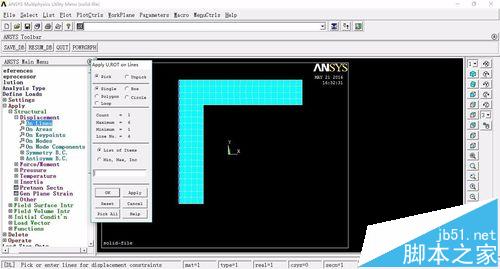

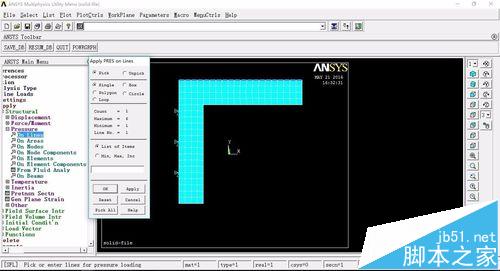

3、施加載荷，在模型的左端施加固定邊界條件，main menu --solution--define loads--apply--structural--displacement--on lines在模型的上端施加端部均部壓力，main menu --solution--define loads apply--structural--pressure--on lines，壓力值為2625.

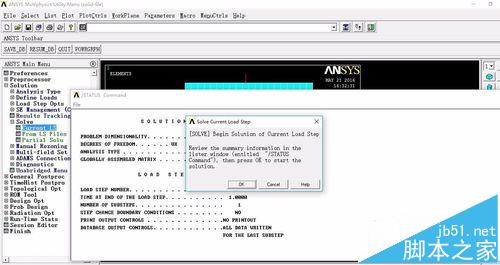

4、進行求解，main menu --solution--solve--currentLS會同時彈出2個窗口，點擊OK即可。

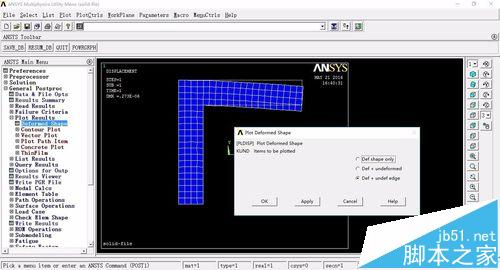

5、mian menu--general postproc--polt result--deformed選擇數據類型為ALL item，點擊 ... 的圖標，選擇該模型的rst文件，點擊OK

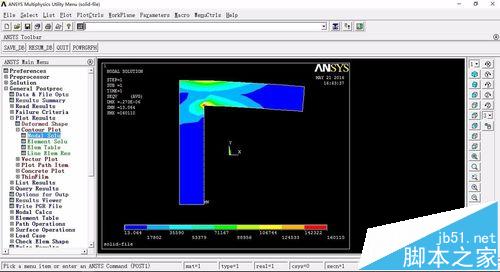

6、查看節點等效應力main meun --general postproc --plot results-- contour plot --nodal solu，選擇應力。
