通過UG做圖紙時，經常需要做局部投影，來清晰的展示局部結構，下面就以某家電結構為例進行講解。

1、首先我們想做下圖旋鈕口的局部投影

2、通過基本視圖命令進行添加

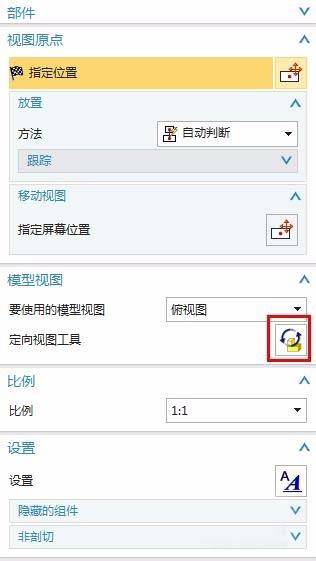

3、在彈出的對話框中點擊定向視圖工具

4、會出現預覽小窗口，點擊你想投影的旋口部分

5、點擊確定后單擊放置位置，會生成如圖所示的投影視圖

6、但是我們想只顯示旋口部分，所以還需要用編輯邊框命令

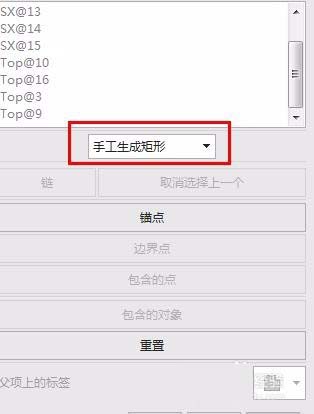

7、選擇手工生成矩形

8、選擇你想保留的區域，至此就已經生成了局部投影了
