在使用UG軟件繪圖的過程中，時而會發生繪制的圖檔不能保存的情況；當遇到這種情況的時候，如果處理不好，就要從保存不了的那一步重新來設計了，在本經驗中，給大伙講解下我在遇到UG繪制的圖檔不能保存時的解決方法。

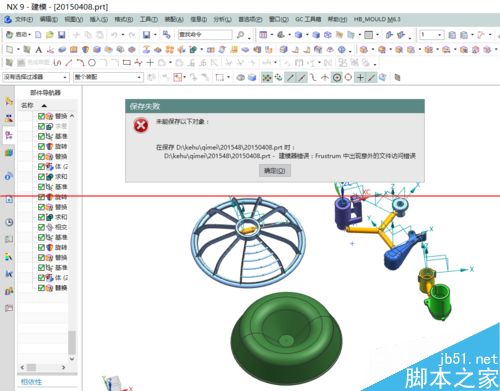

1、在使用UG9.0進行模具設計的時候，在為模具設計完潛進膠口之后，在執行保存時，卻出現：建模器錯誤：Frustrum中出現意外的文件訪問錯誤；如圖1所示：

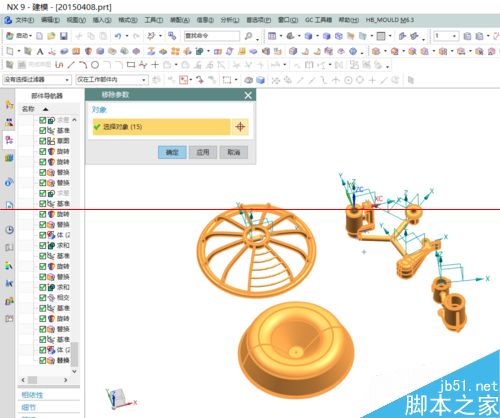

2、當發生建模器錯誤后，我使用了移除參數命令，先去除以往畫圖時的操作步驟；如圖2所示：

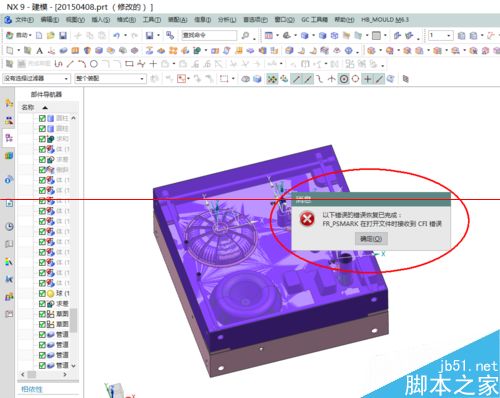

3、當為零件執行了去參數后，再次點保存，卻出現了提示：已下錯誤的錯誤已恢復完成：FR_PSMARK在打開文件時接收到CFI錯誤；如圖3所示：

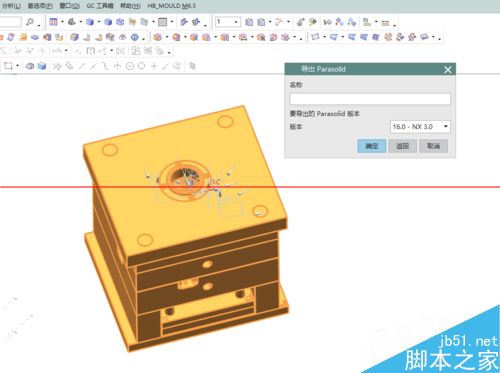

4、到此如果想用常規的方法來保存此圖檔是不可能了！只能把當前的圖形通過導出的形式來保存了！執行文件－導出－X_T格式（也可以是STP，x-t與STP是兩種常用的實體導出格式。）如圖4所示：

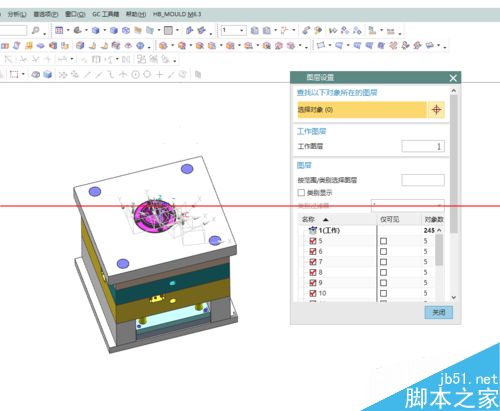

5、打開所有的圖層，把之前隱藏的圖檔全部顯示出來，然后選中所有的零件，為其執行導出操作；如圖5所示：

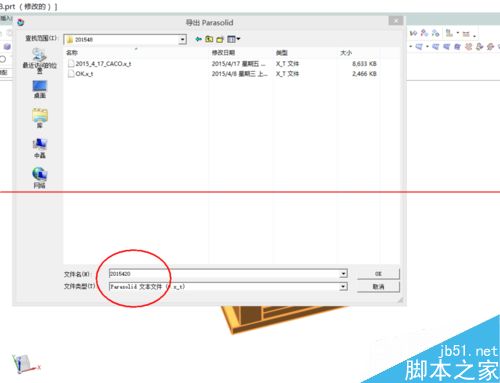

6、為導出的文件選擇文件路徑并指定一個文件名；（導出路徑與文件名一定要請清楚，否則會出現導出后找不到圖檔的現象）；如圖6所示：

總結：當遇到不能保存的圖檔時，先不要郁悶，因為生氣也于事無補，之所以會出現不能保存的情況，往往是因為設計者在繪圖的過程中操作不當和電腦本身的配置有關系！在遇到問題后，找到解決方法就好了。
