UG草圖中陣列功能，其作用是用來復制相同特征的圖元，UG草圖中的陣列選項只能對曲線進行陣列。其主要的陣列方式有環形陣列和線性陣列（UG7.5以下的版本沒有UG草圖陣列功能）。以下為我使用UG10.0版本為大家演示下UG草圖陣列的操作技巧。

1、打開UG軟件，新建一個草圖（我使用的是UG10.0，其有UG草圖陣列）；

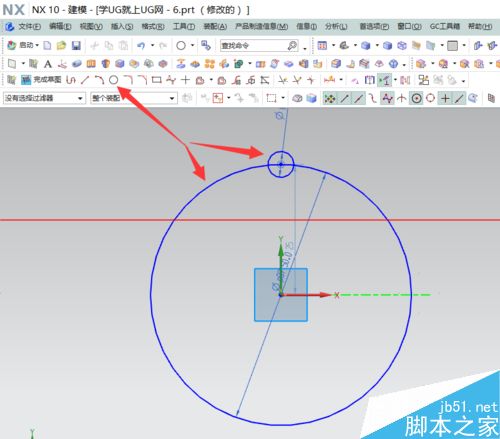

2、使用圓命令先繪制一大一小兩個圓；（用來要陣列的圖元）

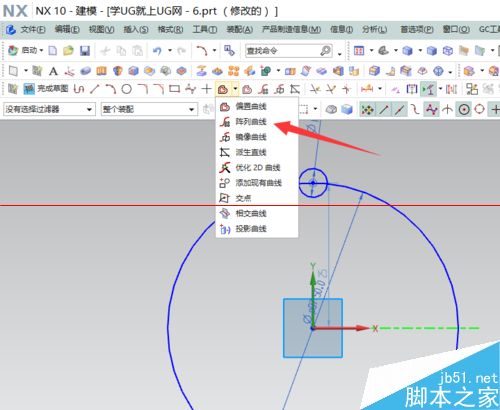

3、UG草圖陣列命令的位置在曲線編輯下；

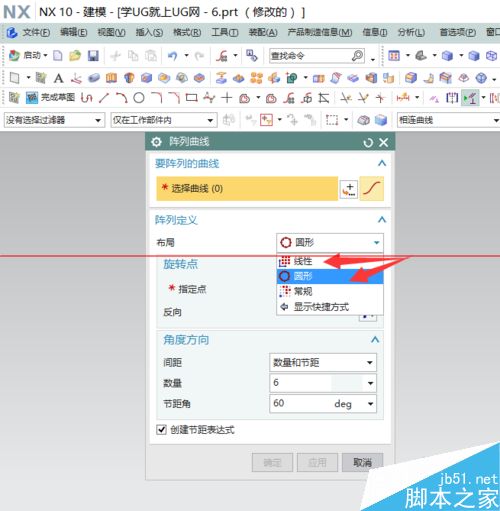

4、點擊UG草圖陣列功能，其分為環形陣列（繞圓周陣列）、線性陣列（繞直線陣列）

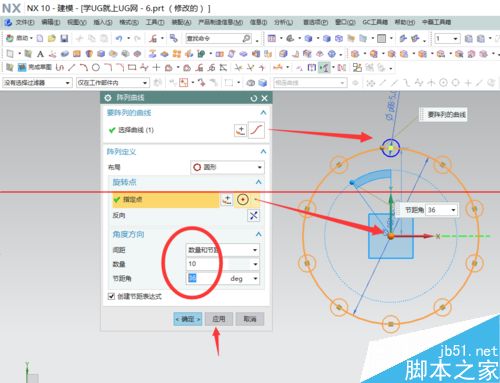

5、環形陣列：選中小圓作為要陣列的對象、選中大圓的圓心作為陣列的旋轉點；

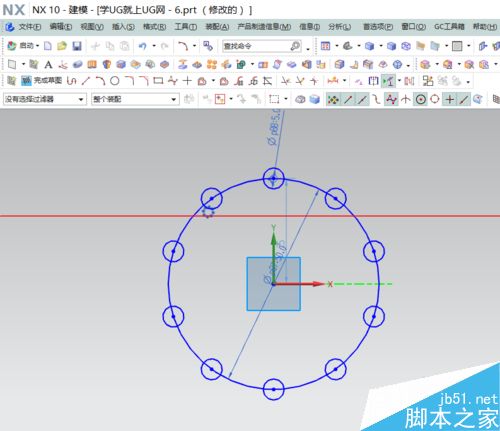

6、通過UG草圖中的環形陣列的結果如下；

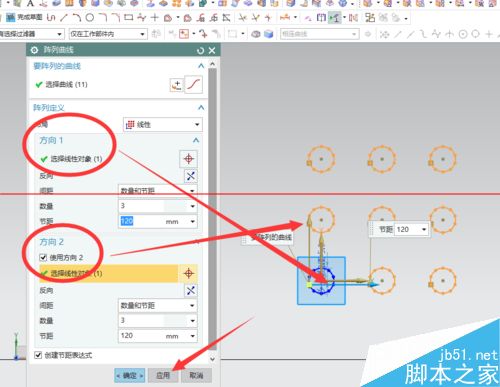

7、線性陣列：選中圖上的大圓與小圓，指定線性陣列的方向（此時只能選X/Y向，如果是往一個方向陣列，只使用方向1即可）

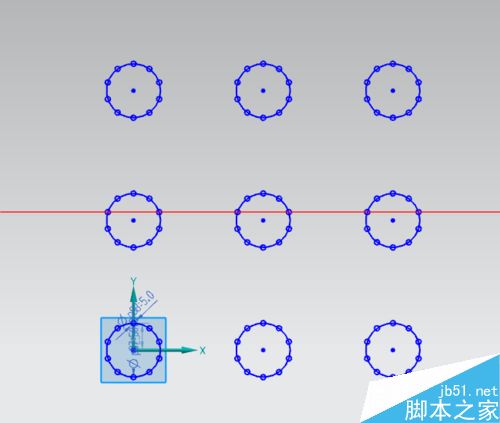

8、通過線型陣列得到的圖形如下；

注意：使用線型陣列時，如想改變其陣列方向，可以調節反向開關；
