protel99se中文版是一款功能強大、界面簡潔、易學易懂等特點，同時protel99se軟件具有豐富的設計功能，能進行原理圖的設計、印制電路板的設計、PCB板的設計等功能，還可以設計32個信號層，16個地電層，16個機械層，是目前網絡上最流行的電路板設計軟件，歡迎大家下載使用。



1、從武林網下載文件后解壓，雙擊打開Protel99SE文件夾，并點擊setup.exe開始安裝;

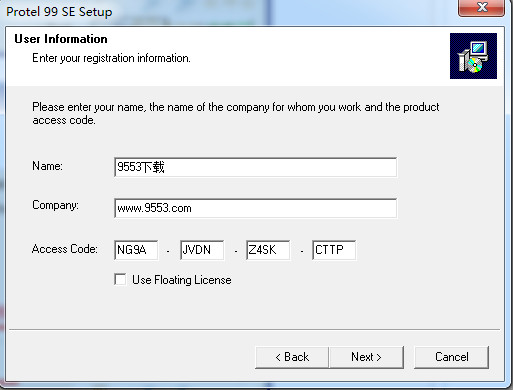

　2、輸入產品的序列號：NG9A-JVDN-Z4SK-CTTP;

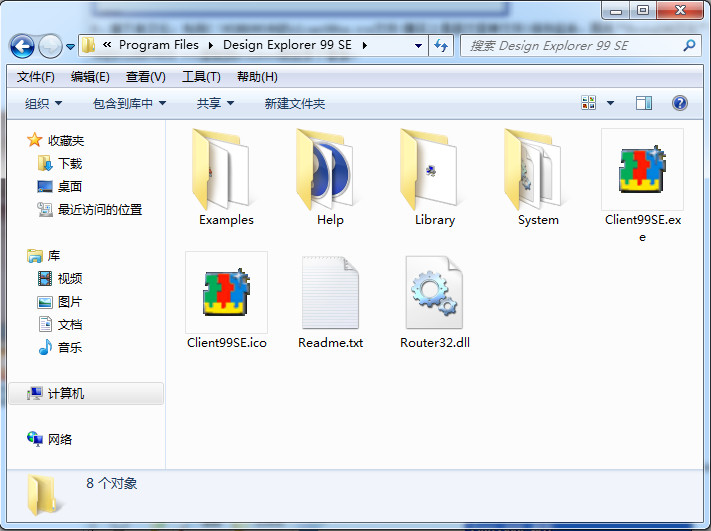

3、設置好軟件安裝路徑，一般不建議修改;

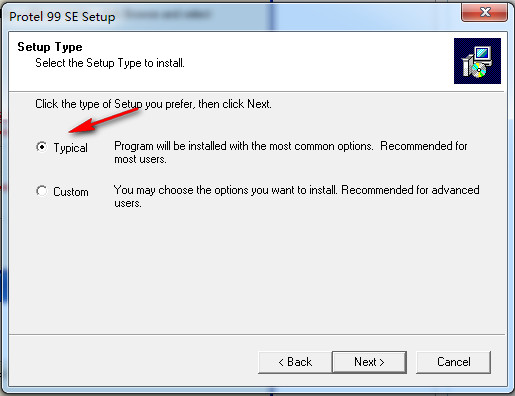

4、選擇typical

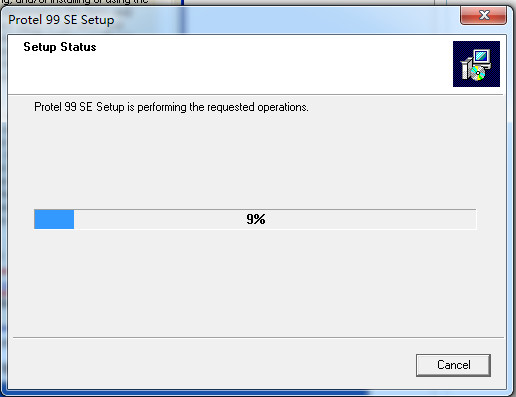

5、等待安裝完成，稍等即可;

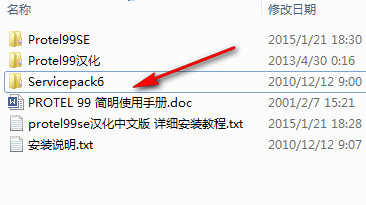

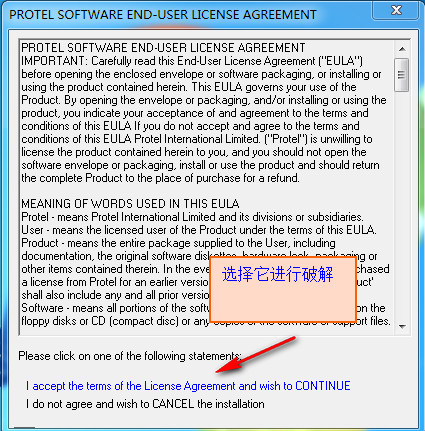

再雙擊“Servicepack6”文件夾，點擊“protel99seservicepack6.exe”進行sp6破解;

雙擊安裝protel99seservicepack6.exe

接下來漢化，先將C:/WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來，再將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換.

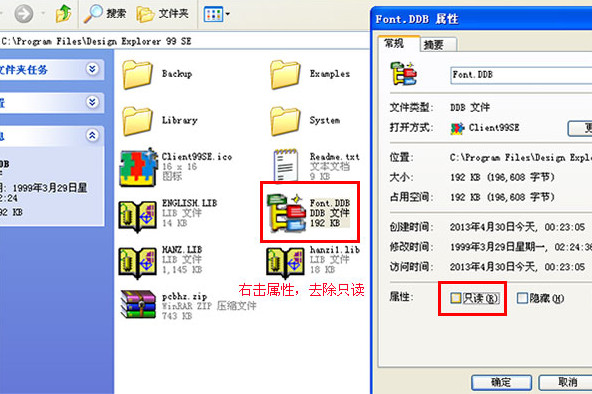

然后安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

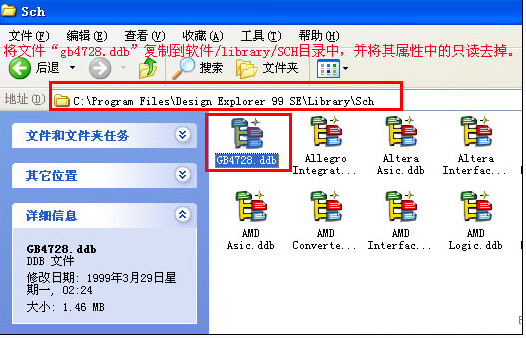

再安裝國標碼庫：將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

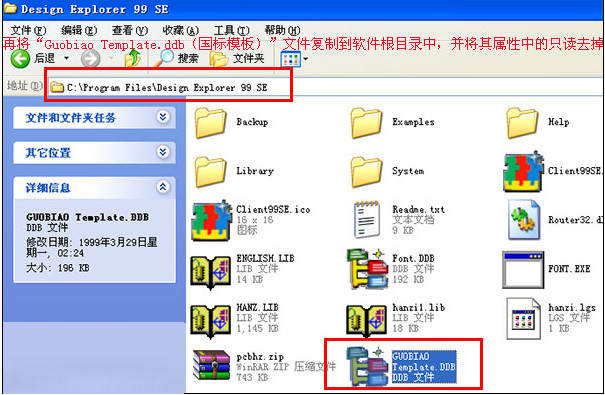

再將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

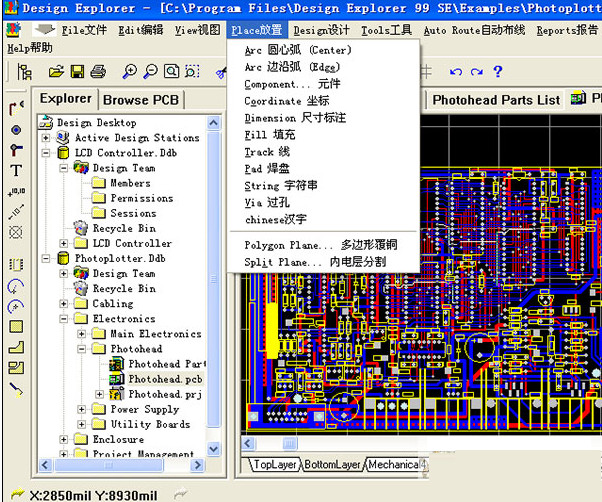

漢化完成，打開桌面上的protel 99se圖標，即可正常使用.

protel99se軟件是由兩大部分組成

電路原理圖設計(Advanced Schematic)和多層印刷電路板設計(Advanced PCB)。其中Advanced Schematic由兩部分組成：電路圖編輯器(Schematic)和元件庫

編輯器(Schematic Library)。并且protel99se集成了信號完整性工具，精確的模型和板分析，幫助你在設計周期里利用信號完整性分析可獲得一次性成功和消除盲目性。

protel99se漢化中文版安裝破解步驟

1、下載解壓，雙擊打開Protel99SE文件夾，并點擊setup.exe開始安裝;

2、輸入產品的序列號：NG9A-JVDN-Z4SK-CTTP;

3、設置好軟件安裝路徑，一般不建議修改;

4、等待安裝完成，稍等即可;

5、再雙擊“Servicepack6”文件夾，點擊“protel99seservicepack6.exe”進行sp6破解;

6、接下來漢化，先將C:/WINDOWS中的client99se.rcs文件(事實上是英文菜單文件)保存起來，再將“Protel99漢化”文件夾中的CLIENT99SE.rcs復制到windows根目錄下替換。

7、然后安裝PCB漢字模塊：將“pcb-hz”目錄下所有的文件復制到Design Explorer 99 se根目錄中，注意檢查一下hanzi.lgs和Font.DDB文件的屬性，將其只讀選項去掉。

8、再安裝國標碼庫：將文件“gb4728.ddb(國標庫)”復制到Design Explorer 99 se/library/SCH目錄中，并將其屬性中的只讀去掉。

9、再將“Guobiao Template.ddb(國標模板)”文件復制到Design Explorer 99 se 根目錄中，并將其屬性中的只讀去掉。

10、漢化完成，打開桌面上的protel 99se圖標，即可正常使用。

protel99se軟件功能特點：

1、多圖紙?jiān)O(shè)計

一個原理圖設計有多種組織圖紙方案的方法，可以由單一圖紙組成或由多張關聯的圖紙組成，不必考慮圖紙?zhí)枺琾rotel99se將每一個設計當作一個獨立的方案，設計可以包括模塊化元件，這些模塊化

元件可以建立在獨立的圖紙上，然后與主圖連接。作為獨立的維護模塊允許幾個工程師同時在同一方案中工作，模塊也可被不同的方案重復使用。

2、原理圖連線設計

確定起始點和終止點，Protel99se就會自動地在原理圖上連線，從菜單上選擇“Place/Wire”后，按空格鍵切換連線方式，自動連線、任意角度、45連線、90連線，使得設計者在設計時更加輕松自如

。

3、檢查原理圖電性能可靠性

打開LCD Controller.ddb 設計數據庫，點取LCD Controller 文件夾下的LCDController.prj原理圖設計窗口，Protel99se可以幫助我們進行電氣規則檢查。

4、同步設計

在Protel99中使得原理圖與PCB同步是容易的，Protel99se包含一個強大的設計同步工具，使得非常容易地在原理圖和PCB之間轉移設計信息。

5、建立材料清單

打開“4Port Serial Interface.ddb”設計數據庫，找到“4Port Serial Interface”文件夾下面的“4Port Serial Interface.prj”文件設計窗口，選擇“Reports”中的“Bill Of Material”菜單

，按照導向器所給選項選擇，完成選擇，一個“Excel”風格的材料清單將被制成。

6、原理圖仿真

Protel99se提供了大量的仿真用元件，每個都鏈接到標準的SPICE模型。5800個仿真用元件分別在Sim.Ddb數據庫的28個庫中。

在Protel99se中執行仿真，只要簡單地從仿真用元件庫中放置所需的元件，連接好原理圖，加上激勵源，單擊仿真。

7、布線設計

Protel 99se有三中布線方式：忽略障礙布線(Ignore obstacle)，避免障礙布線(Avoid obstacle)，推擠布線(Push obstacle)。我們可以根據需要選用不同的布線方式，在“Tools”工具菜單

下選擇“Preferences”優選項中選擇不同的布線方式。也可以使用“SHIFT+R”快捷鍵在三種方式之間切換。

8、信號完整性分析

Protel99se包含一個高級的信號完整性仿真器，它能分析PCB設計和檢查設計參數的功能，測試過沖、下沖、阻抗和信號斜率要求。如果PCB板任何一個設計要求(設計規則指定的)有問題，可以從PCB運

行一個反射或串?dāng)_分析，以確切地查看其情況。
