很多時候繪制草圖時，自動標注尺寸帶來的一大堆數字，對于小編這種有一定強迫癥的人來說看著就覺得很不舒服，并且操作起來也不是很順手，影響繪圖的進度和繪圖的美觀，在處理復雜草圖時也會帶來很多不便。雖然可以在首選項里修改不自動標準尺寸，但在重啟UG后效果就會消失，接下來這個方法就算重啟UG效果也不會消失，更不用重新設置。

1、啟動UG后，單擊右上角“文件”圖標，彈出下拉菜單欄選擇“實用工具”里的“用戶默認設置”。

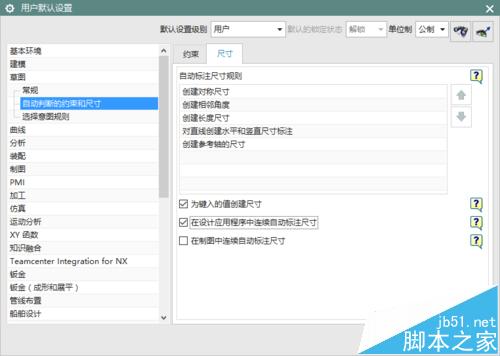

2、在用戶默認設置里面找到“草圖”選項并選擇，然后會彈出三個備選選項，選擇第二個選項“自動判斷的約束和尺寸”，在右邊彈出的菜單里選擇“尺寸”選項，在“尺寸”選項里面取消“在設計應用程序中連續自動標注尺寸”的勾選。

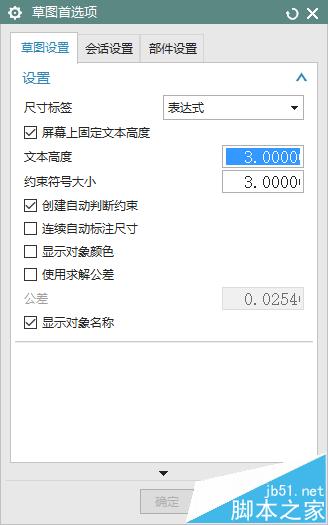

3、然后重啟UG，可查看“首選項“、“草圖  ”里的”連續自動標準尺寸“，已經自動默認取消勾選。

注意事項：按照以上步驟即可繪制草圖永久不自動標注尺寸設置，修改完成后既可新建草圖繪制以試驗效果
