該經驗為大家分享一篇使用UG繪制孔的教程。

1、雙擊或者右鍵打開UG軟件，該經驗以UG10.0為例，其他版本的都可以。

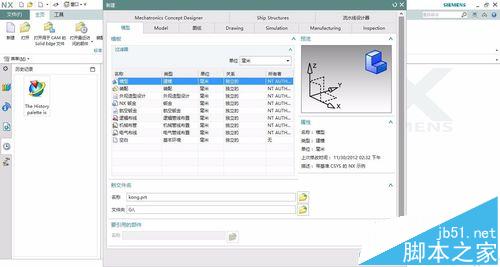

2、點擊新建的圖標，新建一個模型文件，命名為默認名稱，點擊OK即可。（名稱不能有中文字符）

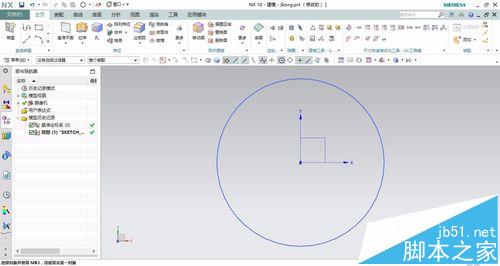

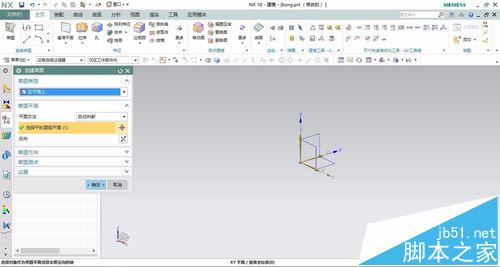

3、我們先來建立一個草圖，以XY為草圖平面，其他平面都可以作為草圖平面，繪制一個大小任意的圓，然后退出草圖。

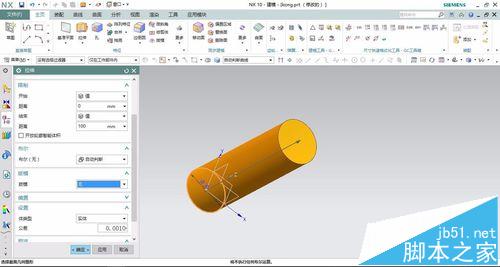

4、點擊拉伸的圖標，拉伸高度任意，可設為100，拉伸類型為實體類型，拉伸目標為第三步所繪制草圖的圓。

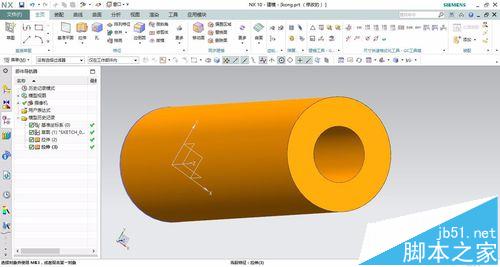

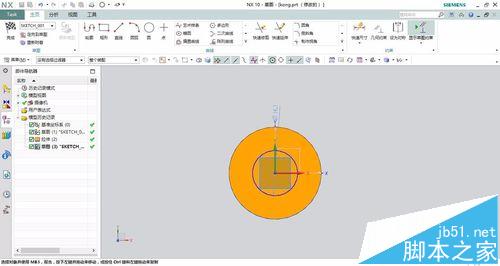

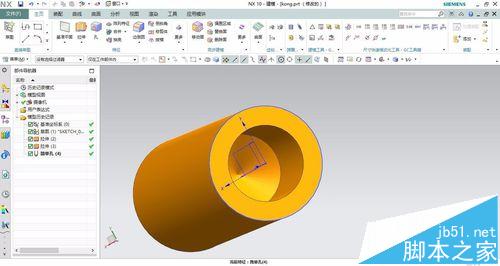

繪制孔方法一：使用拉伸命令，點擊繪制草圖的圖標，在圓柱的表面繪制草圖，繪制一個圓，完成后點擊完成草圖，然后選擇求差，高度可選擇-30，點擊確定完成繪制孔。

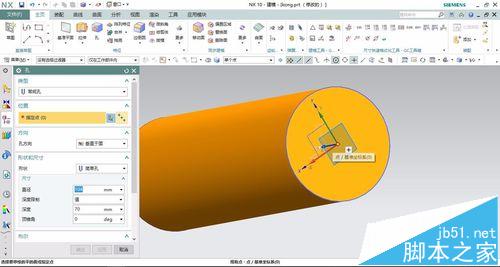

繪制孔的方法二：點擊繪制孔的圖標，然后你需要繪制一個點，選擇為圓柱的下表面的圓心作為點。然后按照自己的需求來繪制什么類型的孔。

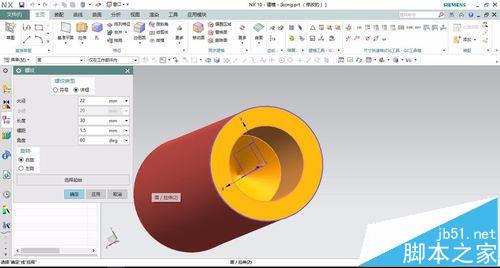

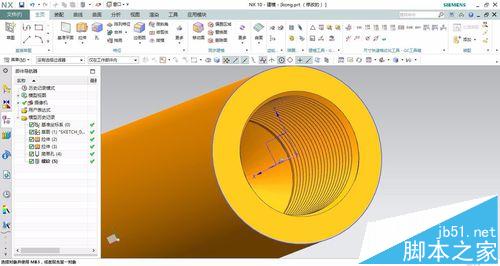

5、最后我們點擊螺紋命令，螺紋命令在菜單--插入--設計特征--螺紋，或者命令搜索螺紋，點擊孔的內部，設定好參數，即可完成螺紋孔。
