用UG畫 鍵槽 腔體 孔加強筋

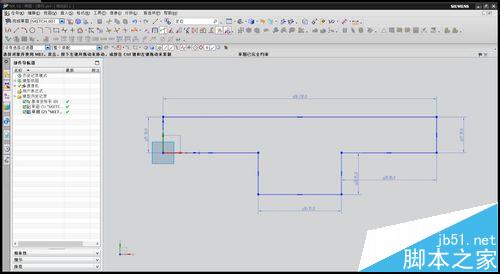

1、創建草圖

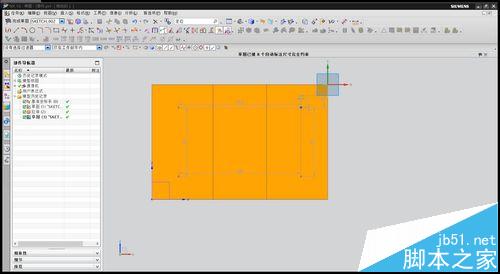

2、選擇拉伸之后繪制拉伸的平面

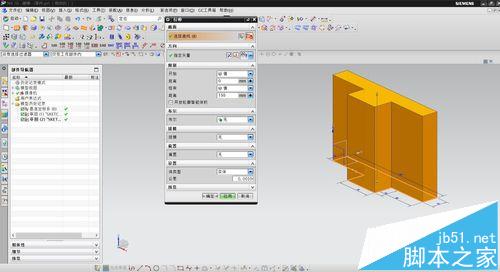

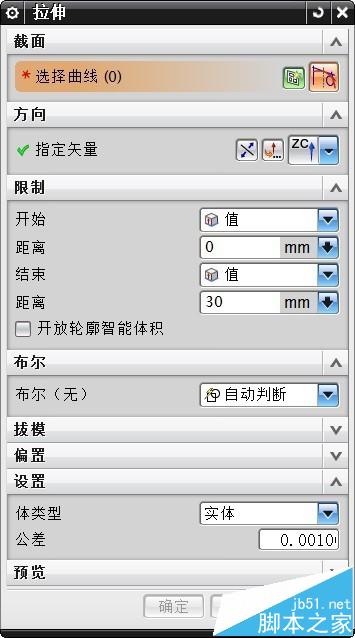

3、進行拉伸

4、創建沉孔特征，在特征面板選擇孔，類型選擇常規孔，繪畫出四個孔的中心位置

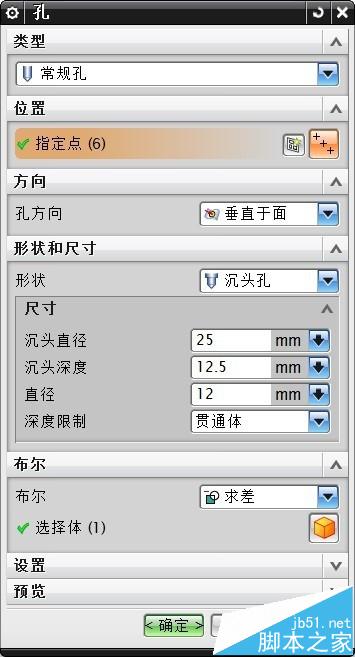

5、之后完成草圖，設置孔參數

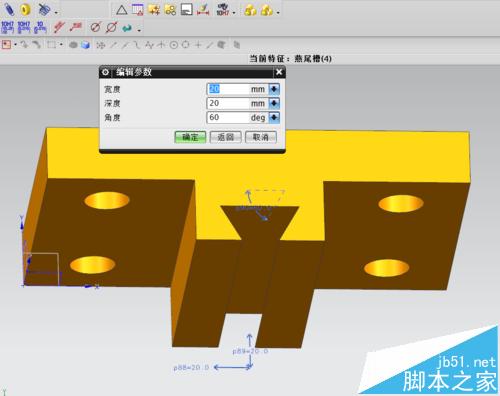

6、創建燕尾槽插入 –設計特征—鍵槽，選擇燕尾槽，點擊貫通。之后選擇實體面實體面的長邊，選擇貫通的起止兩個面，之后確定了鍵槽的位置，定位選擇垂直，之后選擇一開始選擇的實體面的邊，距離為35mm，完成創建槽

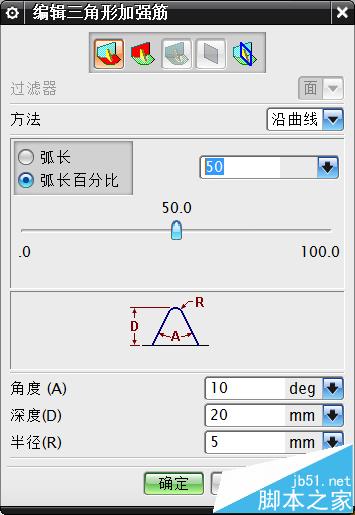

7、創建三角形加強筋，打開三角形加強筋的面板，分別在上面選擇第一組，第二組。之后更改修改選項，同樣的方法在另一側創建三角形加強筋

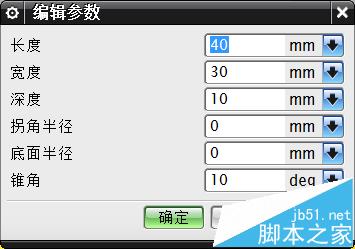

8、創建矩形腔體，插入---設計特征—腔體，之后選擇矩形腔體。選擇面，以側面為水平參考，按如下參數設置  定位 19mm  75mm  之后完成
