該經驗為大家分享一篇UG如何調用重用庫繪、裝配零件并保存的教程。

1、打開UG軟件，雙擊或者右鍵單擊選擇打開軟件，該經驗以UG10.0版本為例。其他版本的UG都可以使用該經驗教程。

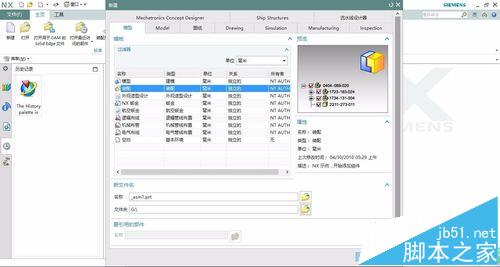

2、點擊新建的圖標，新建一個裝配文件，命名為_asm1.prt，英文名即可，保存路徑也要英文（默認名稱或者非中文標識）。然后點擊OK。（或者鼠標中鍵OK）

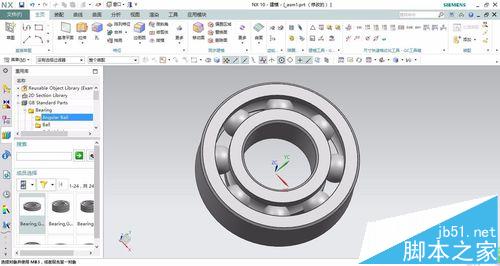

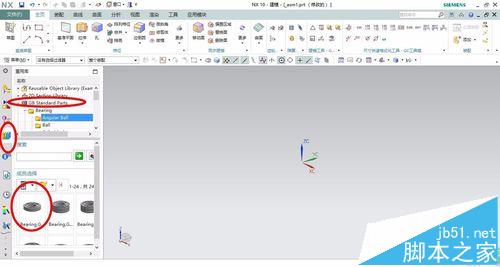

3、我們使用建模繪制一個標準零件也是可以得，但是在UG的重用庫里面一般都包含的了，所以我們只需要把他們調用出來。如，我們需要繪制一個軸承，則在重用庫里調用軸承，則會大大的縮短我們的繪圖時間。

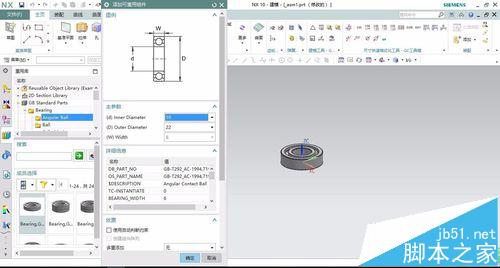

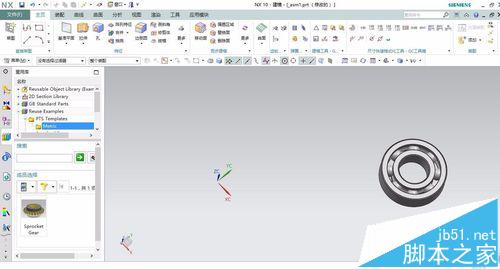

4、在步驟3中，當找到我們所需要的軸承，只要雙擊點擊軸承的大圖標，即可調用出來，然后，在軸承的對話框里，輸入軸承的相關參數，如內徑外徑，這些都是按照國標的數據的。輸入完畢就可以點擊確定。

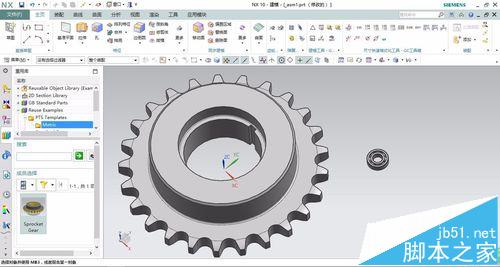

5、再例如，繪制鏈輪也能使用UG里的重用庫，方法和上述的一樣，找到位置打開輸入相關參數即可。找位置只是看你的專業英語知識水平了，因?yàn)槎际橇慵?，如果有想調用但不知道可以自行百度，就知道位置。

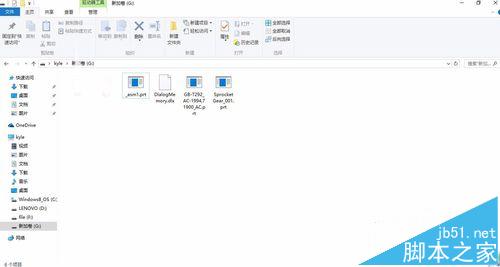

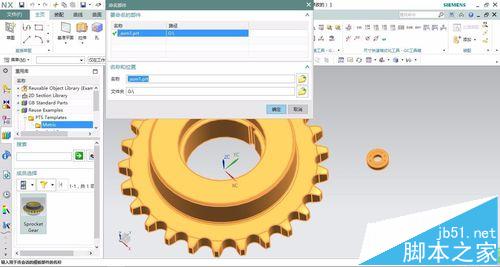

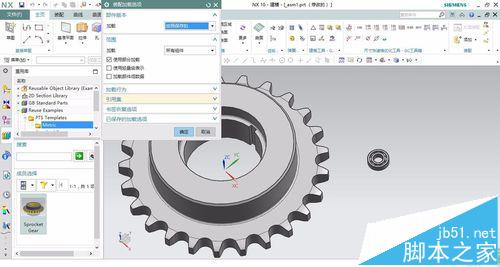

6、從重用庫里調用出來的零件，保存的使用要注意了，先將他們選中后保存一下，然后在文件--打開--裝配首選項中，將“從文件夾'改為“按照保存的“就可以了，下次就能打開使用。
