有很多設計者接到的是CAD二維圖紙，像模具方面的一些復雜圖形看起來很費力，為了檢測方便或者存檔，很多企業要求設計員畫出三維圖形，這里介紹一個在UG NX里面導入CAD圖來生成三維圖的技巧。

1、因?yàn)槭菍?xiě)經驗，不可能寫的太多，這里就拿一個簡單的圖形來說一下方法。以下面這個CAD圖形為例。

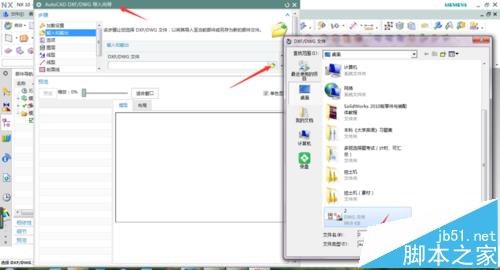

2、先新建一個UG NX模型，點擊文件/導入/AutoCAD DXF/DWG,然后選擇要導入的文件，是DWG文件就要選擇類型為DWG，如果是DXF文件就要選擇類型為DXF，選擇后可以點擊預覽，然后完成。

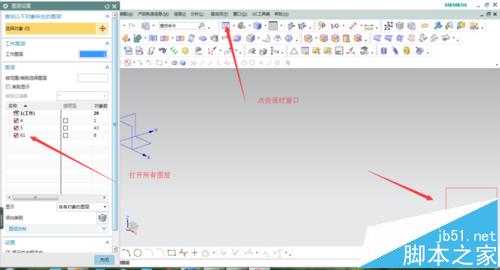

3、很多完成導入以后看不到圖形，這里先點擊格式/圖層設置，打開所有的圖層，然后點擊適時窗口，應該就可以看到圖形的，一般都在較遠的位置，仔細查找一下。

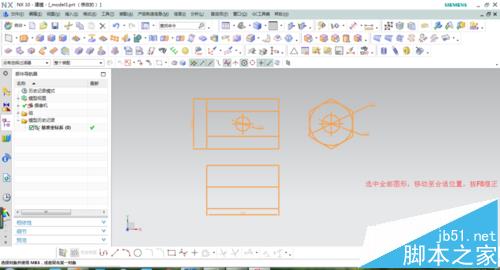

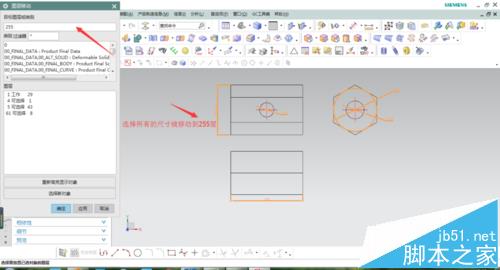

4、找到圖形全部選中，拖動到合適的位置擺正，縮放到合適大小。選擇很有的尺寸線和尺寸，移動到255層，或者刪除掉也行，我們一般都把不用的圖移動到255層隱藏起來。

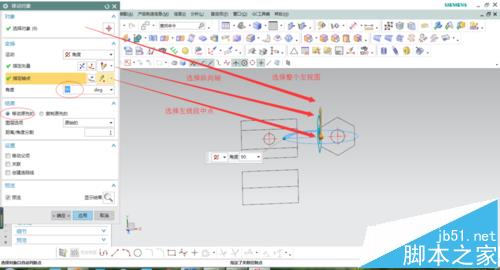

5、選擇編輯移動對象命令（舊版本可以選擇變換命令），找不到的，快捷鍵一般是CTRL+T，選中所有左視圖，選擇角度旋轉90度，左側連線中心為旋轉點，縱向軸為旋轉軸，具體操作如圖所示。

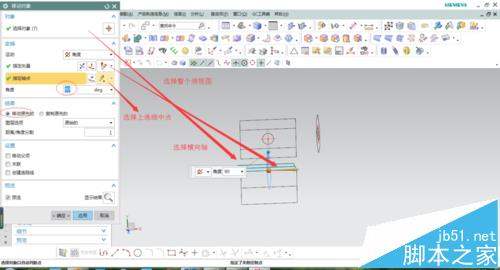

6、同樣的方法，選中所有俯視圖，上邊線中心為旋轉點，橫向軸為旋轉軸，讓整個俯視圖旋轉90度。如圖所示

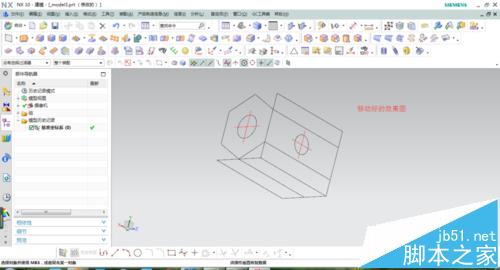

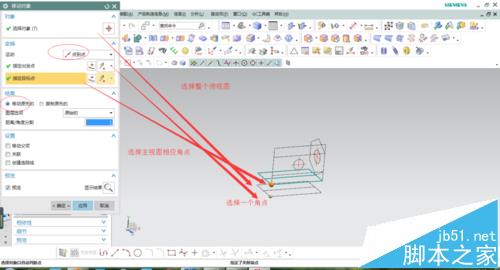

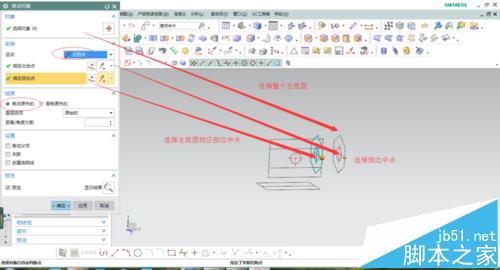

7、再繼續使用移動對象命令，選擇類型為點到點，分別選擇左視圖和俯視圖，移動到主視圖對應的角點，具體操作如圖所示，移動完成后各視圖完成對齊。

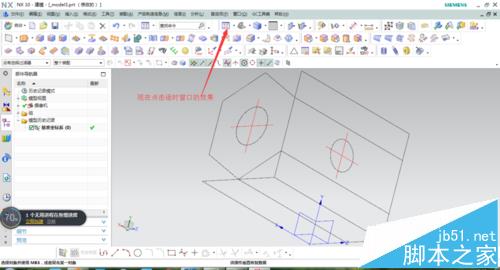

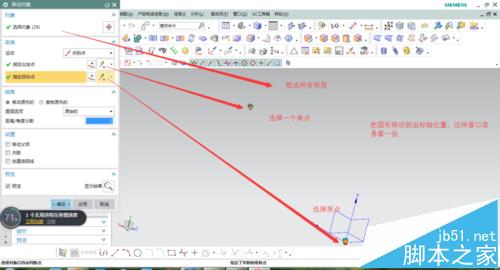

8、當點擊適合窗口時，我們的圖形會變小，這是因?yàn)樵趯?dǎo)入圖形時離UG NX的坐標原點很遠，同樣可以使用移動對象命令選擇圖形的一個角點，用點到點移動到坐標軸原點，再點擊適合窗口效果就不一樣了，如圖

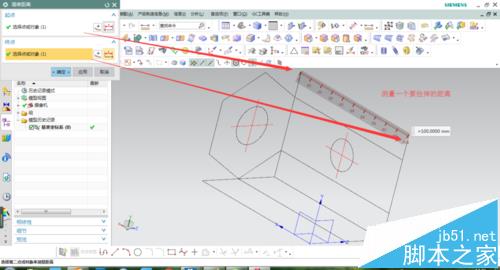

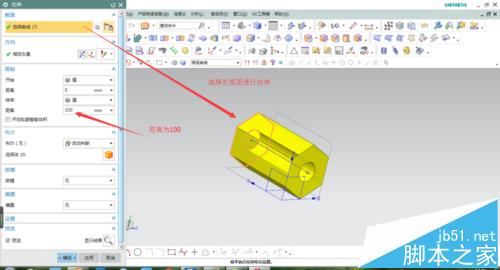

9、如果記不尺寸，可以點擊分析/測量距離，對主視圖的長度進行測量，如圖。然后對左視圖進行拉伸，拉伸長度為剛剛測量的尺寸。

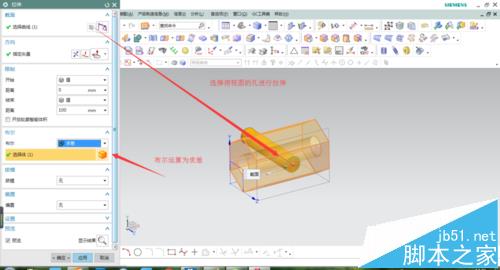

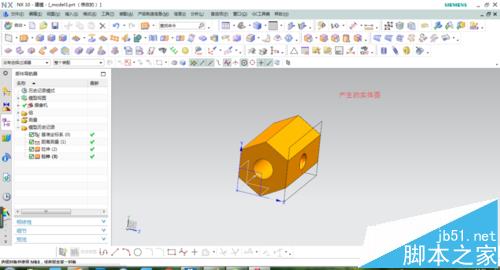

10、完成以后對俯視圖的孔進行拉伸求差，最后實體效果如圖。

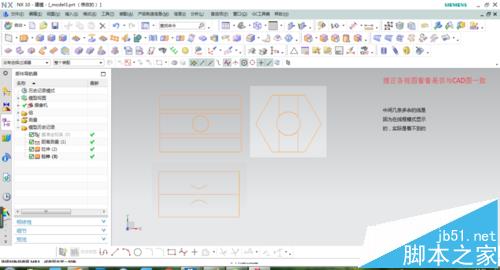

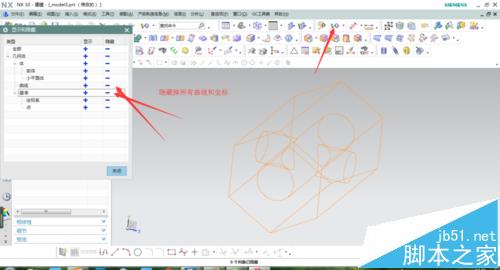

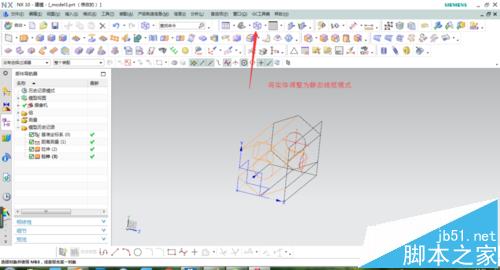

11、隱藏掉CAD線段，調為線框模式，擺正幾個視圖方向，可以看到實體在該方位的顯示。

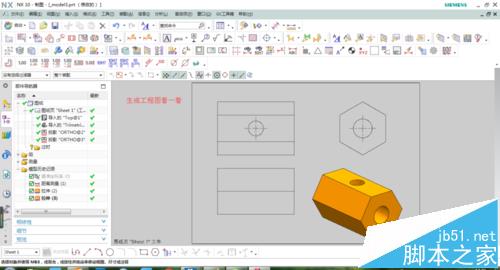

12、最后生成工程圖對比一下效果，和CAD圖是一模一樣的。

注意事項：

CAD圖必須是1比1的，否則導出來的圖形比例尺寸肯定不對，當然可以進行縮放，但最好還是先在CAD里調好。
