主要是介紹在進行外形精加工時使用平面輪廓銑的方法和技巧，在UG NX中的平面輪廓銑相當于MasterCAM中的外形銑，使用范圍很廣。

1、首先打開模型，進入加工模塊，因為不知道頂平面的坐標位置，點擊分析/測量距離，選擇投影距離，測量一下頂平面與原坐標的縱向距離，方便我們設定工件坐標系。

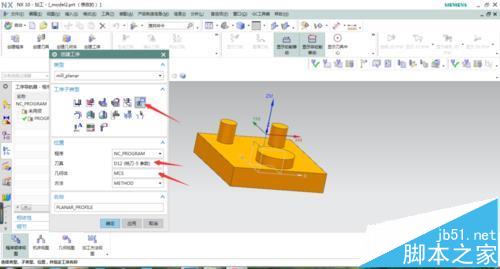

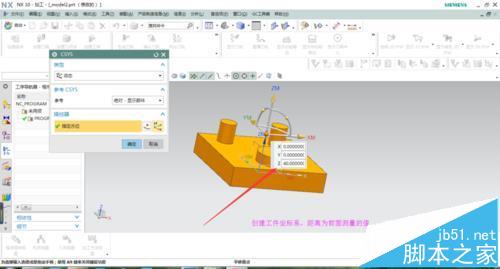

2、創建工件坐標系，原坐標向上移動距離為剛剛測量的值。再創建一把直徑12的刀。進入加工操作，選擇平面輪廓銑加工。

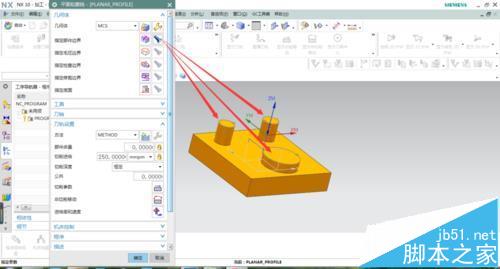

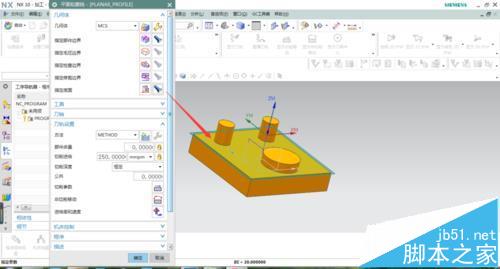

3、選擇部件邊界，分別為三個圓柱臺平面，選擇底平面為臺階面，如圖所示。

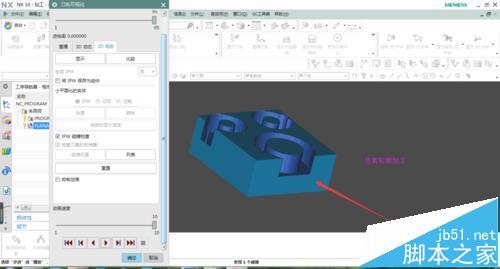

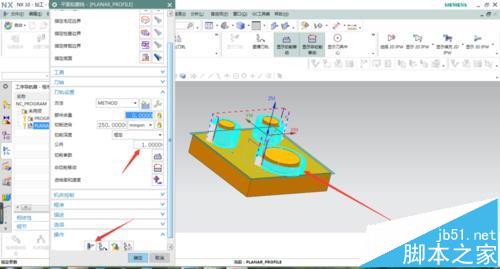

4、設置每刀切削深度，生成刀路。設定好毛坯可進行仿真模擬，加工效果如圖所示。

注意事項：

注意如果要進行仿真模擬，一定要在工件幾何體中設置毛坯。
