本篇經驗主要是以繪制一個水桶模型為例，告訴大家靈活使用UG NX中的各項特征命令，以最簡單快捷的方法來創建各種模型。

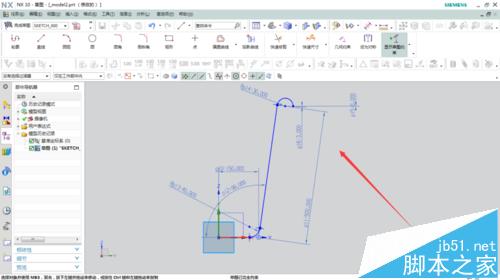

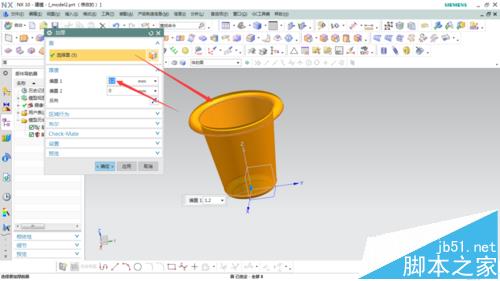

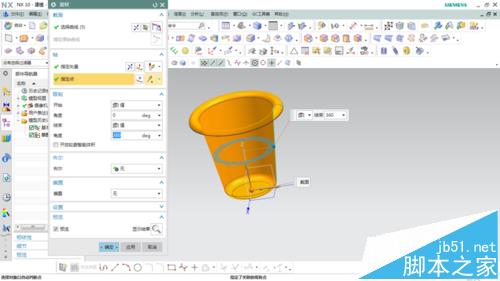

1、先繪制草圖水桶輪廓，各尺寸可以適當調整。通過旋轉命令對輪廓進行生成，該開放輪廓只能生成片體特征。再使用片體加厚命令對特征進行加厚生成實體特征。

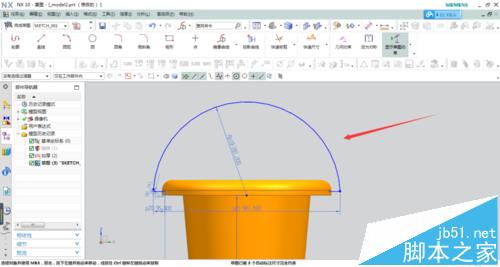

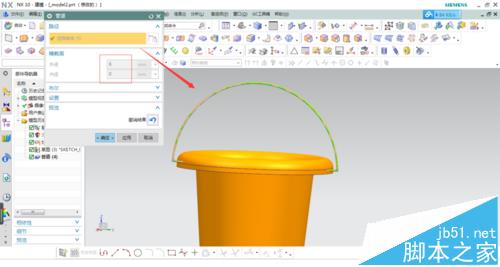

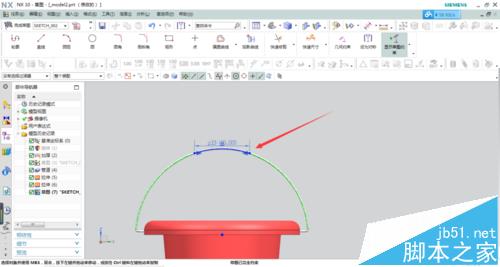

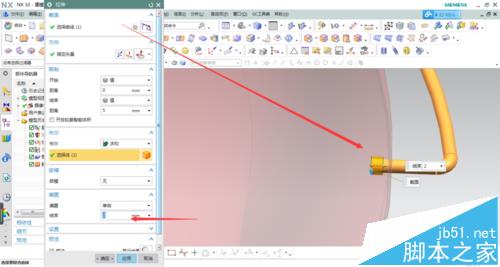

2、接著進入草圖模塊，繪制水桶提手輪廓，如圖所示。完成后使用管道命令，對提手部分生成實體。對于端點掛勾處使用拉伸偏置生成，如圖。

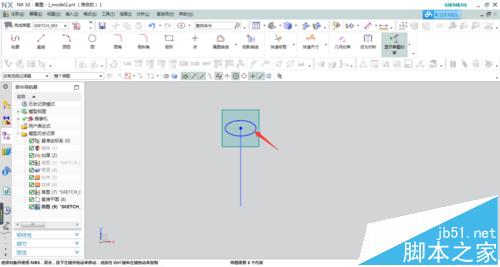

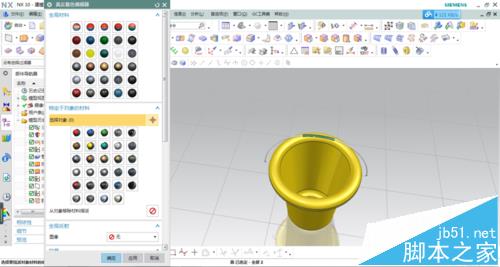

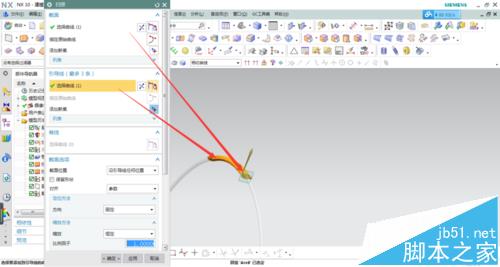

3、再繪制手柄輪廓線，在線端點處生成基準面繪制截面線，完成后使用掃掠命令，對手柄進行掃描生成。最后進行材料渲染，效果如圖。

注意事項：

個人認為該模型創建的重點在于曲線端點處創建基準面。
