在UG NX中的能夠直接使用長方體、圓柱體、球體等實體特征，也就是說我們可以省去草圖、拉伸或旋轉等這些操作，而在長方體命令中一直默認的原點是角點，這里介紹怎樣簡單的將坐標原點與長方體底面中心重合的技巧。

1、先新建一個模型文件，進入建模模塊，點擊插入/設計特征/長方體，也可以使用指定的快捷鍵來調用。

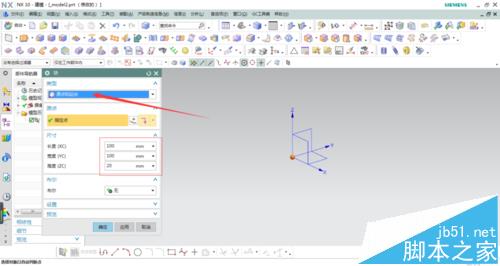

2、在長方體命令對話框中選擇原點和邊長，如圖所示，指定長度、寬度和高度。

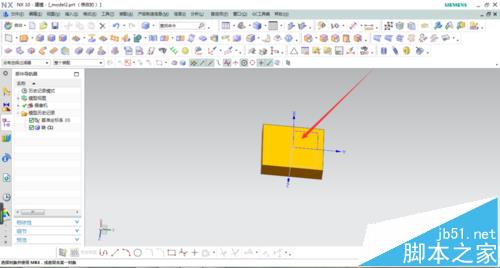

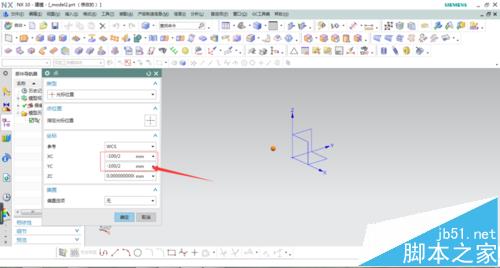

3、接著選擇長方體的原點放置位置，X的坐標值輸入負的長度除以2，Y的坐標值輸入負的寬度除以2，Z軸坐標為0。點擊確定。最后生成的長方體底面中心剛好和坐標原點重合。如圖所示

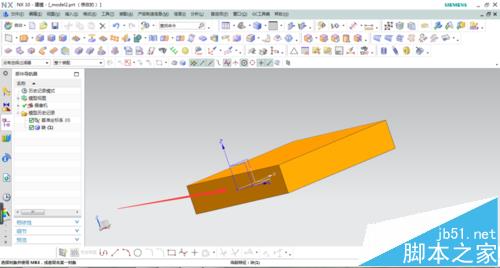

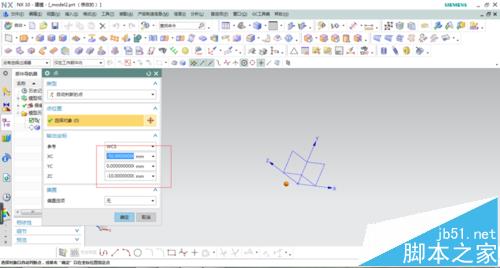

4、上面方法是使用長方體的底面中心與X、Y平面中心重合，如果希望模型沿Y軸延伸，底面與X、Z平面重合而且剛好對齊坐標原點又該怎樣設置？可以在長方體原點放置位置，X的坐標值輸入負的長度除以2，Y的坐標值為0，Z軸坐標輸入負的高度度除以2，這樣就生成圖中的位置模型。這樣就方便了我們在設計中對模型進行修整移位。

注意事項：

注意在沒有輸入長方體原點放置坐標時，默認的基準平面是X、Y、Z坐標為長、寬、高正向尺寸
