主要是在UG NX軟件里面使用曲面功能，結合空間曲線來創建特征的技巧。以一個花瓶為例通過曲線組來創建實體模型。

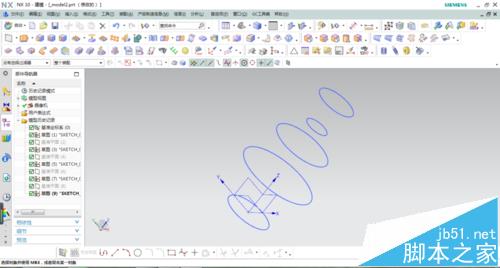

1、首先點擊插入/曲線/基本曲線，繪制如圖所示的幾個空間圓，注意圓心位置變化，具體尺寸可按圖中比例大致設置。

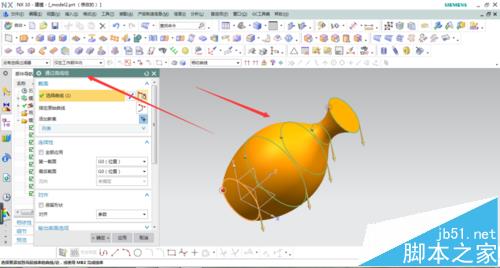

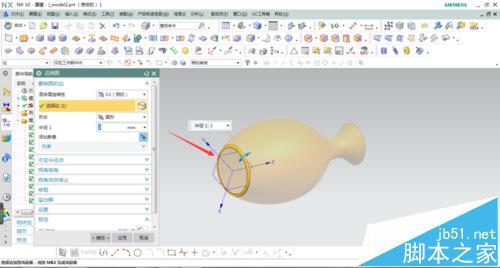

2、使用通過曲線組命令生成花瓶實體特征，如圖所示，對瓶底進行倒圓角處理。

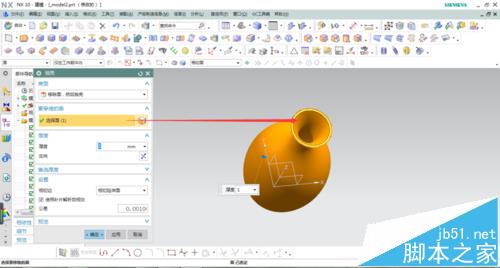

3、選擇抽殼命令，選取瓶口為抽取面，將花瓶抽空，如圖

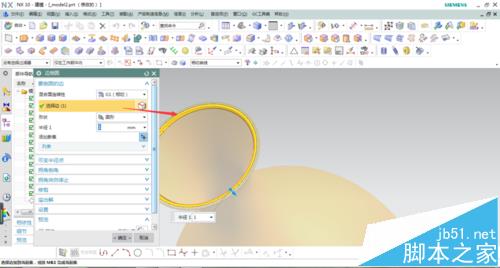

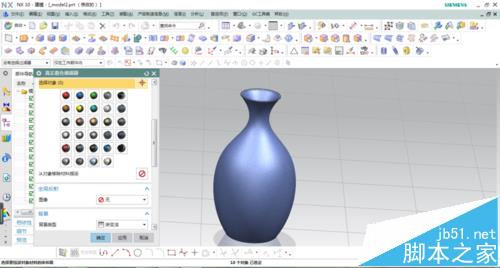

4、最后對瓶口邊緣進行倒圓角，完成后選擇材料進行真實著色渲染。最后效果如圖。

注意事項：

注意通過曲線組選取曲線時要保持方向的一致性。
