在網上看見有人提問在UG NX軟件中拔模的時候能不能指定距離拔模，據我了解好像是不能，但可以通過其它方法來做。以下面圖形為例做一下說明。

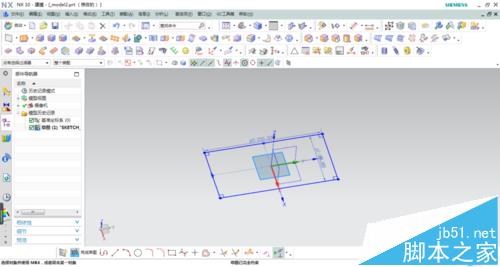

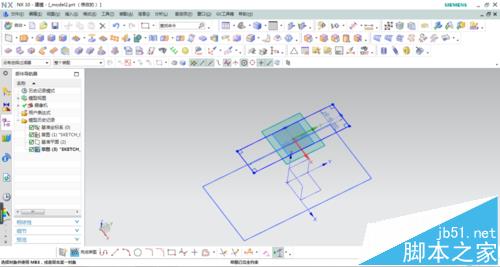

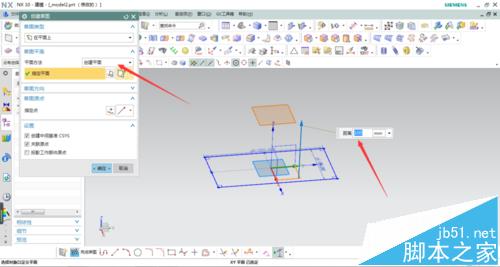

1、首先我們是知道上表面和下表面尺寸和高度距離，其實我們可以從這些尺寸算出角度，但很多人不想麻煩。在草圖模塊先繪制出上下表面的形狀并約束尺寸。

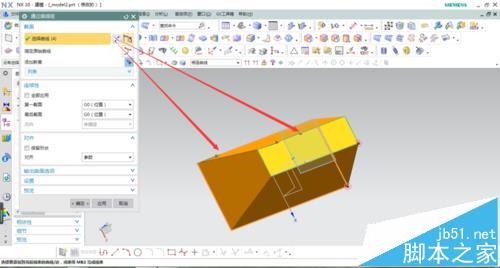

2、選擇通過曲線組命令，先選取上表面的所有邊，點擊中鍵確認，再選擇下表面的所有邊，注意保持方向一致。

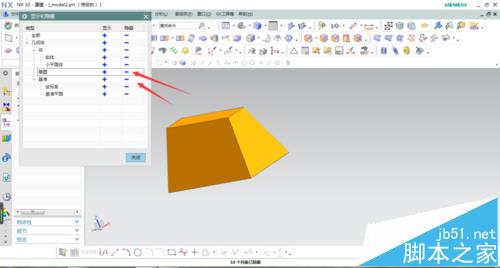

3、完成后即可產生一個梯形錐體。隱藏基準及草圖后如圖所示。

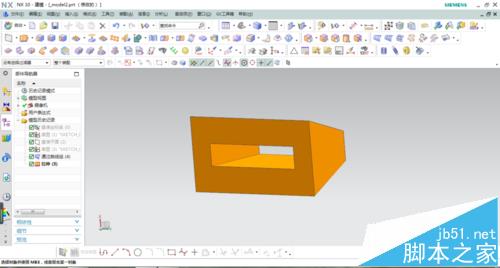

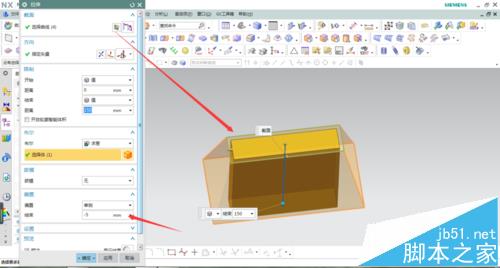

4、選擇拉伸命令，選取上表面邊線進行偏置拉伸，求差實體后中間拉出一個長方形孔特征。完成后如圖。

注意事項：

注意上下表面曲線所在的基準面剛好是錐體的高度尺寸。
