UG NX中有一個平面文本銑削功能，該功能主要是對于注釋文字的直接選取加工，不需要另外生成拉伸實體特征，直接可以通過曲線文字來指定深度范圍。

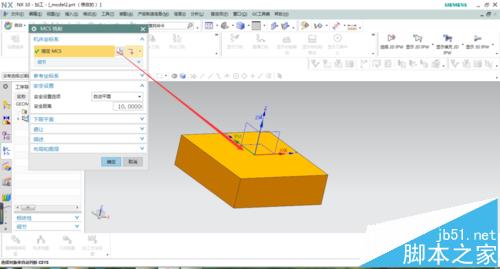

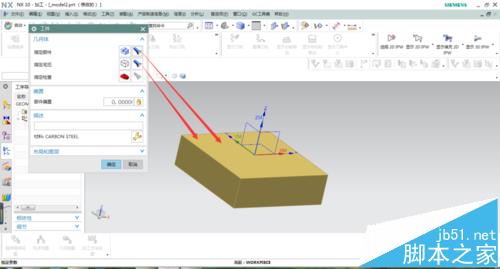

1、建立一個正方體模型，進入加工模塊。創建工件坐標系，創建幾何部件和毛坯體。操作如圖。

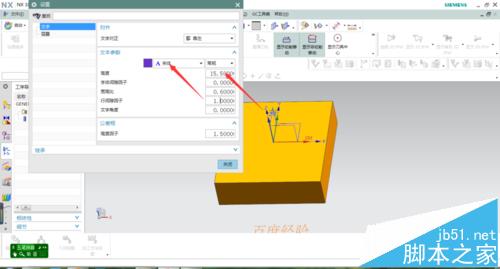

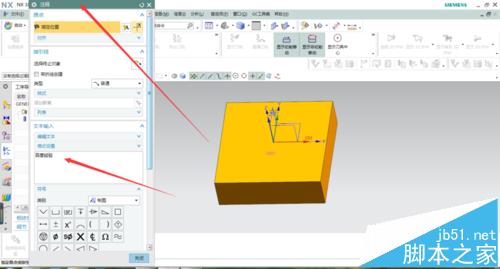

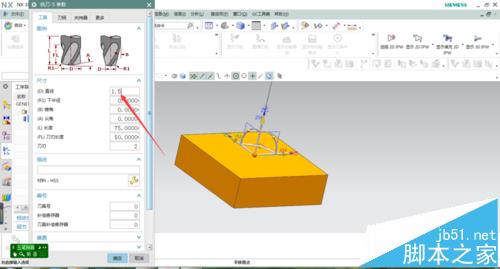

2、創建一個直徑1.5的銑刀，點擊插入/注釋，輸入文字，在注釋界面選擇下面的文字樣式，指定字體和文字大小，選擇文字放置面，如圖所示

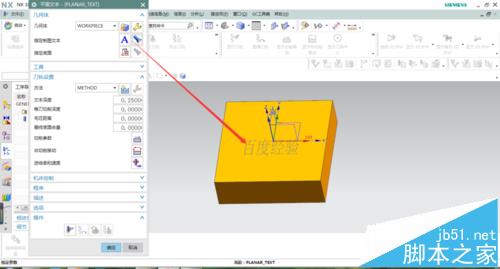

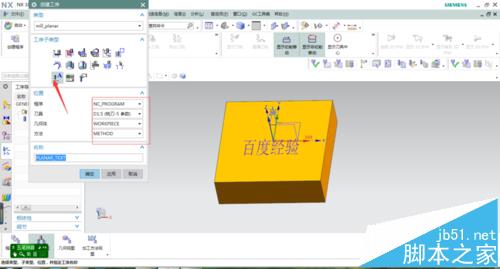

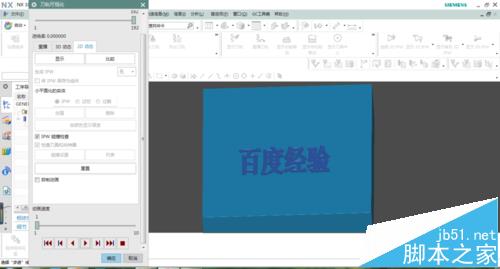

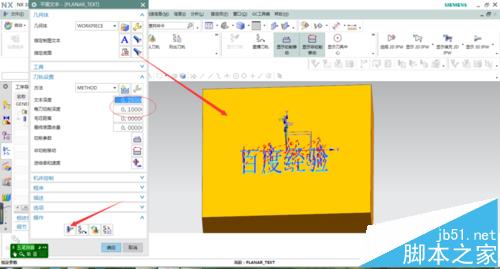

3、選擇平面文本加工方式，選取需要加工的文本，指定底面，設置加工深度和每刀下刀深度，生成刀路。最后仿真加工效果如圖。

注意事項：

注意文本一定要是注釋文本，曲線文本不能使用該切削方式。
