在三維軟件的建模特征中，投影曲線是很常用的一個功能，通常都是把曲線投影到曲面上，因為曲面上的點不容易計算，而在UG NX軟件中有一個組合投影的功能，可以將不容易繪制的空間曲線通過投影的方式與其它形狀的曲線結合。

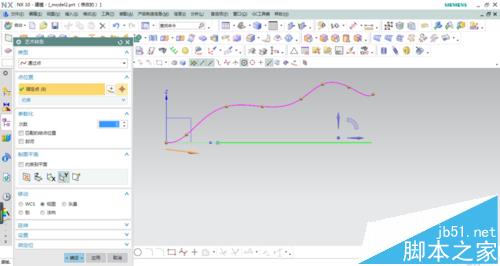

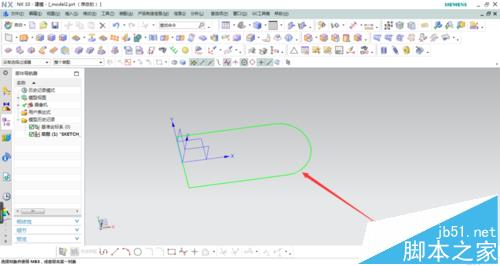

1、先在草圖模塊繪制一個平面投影截面曲線，然后在垂直坐標平面用樣條曲線繪制一條成型線。

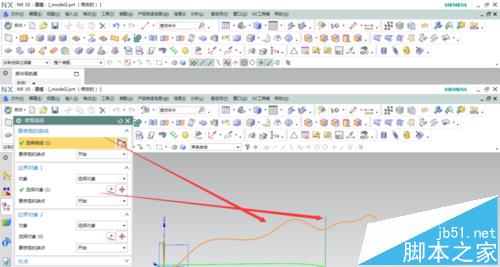

2、通過編輯/曲線中的修剪命令，對多余的線段進行修剪。選擇插入/派生曲線/組合投影，按圖中操作選擇投影曲線。

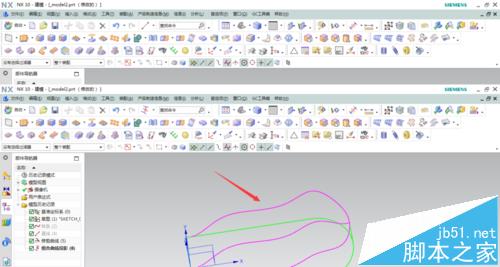

3、完成后將草圖繪制的線投影到了樣條線上，形成了一個封閉截面線。如圖所示

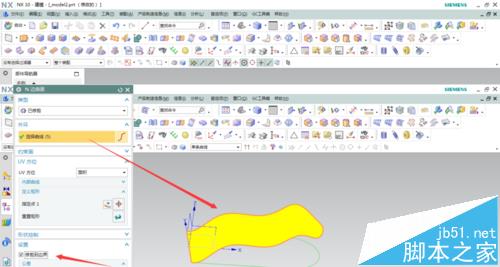

4、選擇N邊曲面，對封閉區域生成片體特征，選擇修剪到邊界，最后效果如圖。

注意事項：

注意修剪曲線的方向性，需要選擇好修剪起始還是終止。
