在高級造型中，我們經常要對模型進行分析，通過會使用到網格，觀察模型零件的曲率等方法來分析。這里講一下怎樣將曲面轉換成網格。

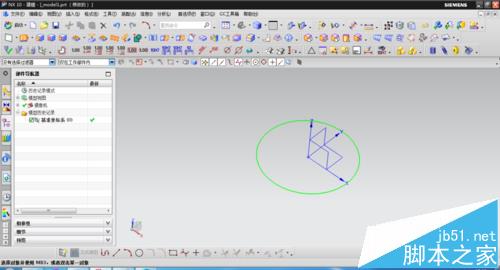

1、選擇插入曲線圓弧命令，指定中心點和半徑，繪制一個圓。

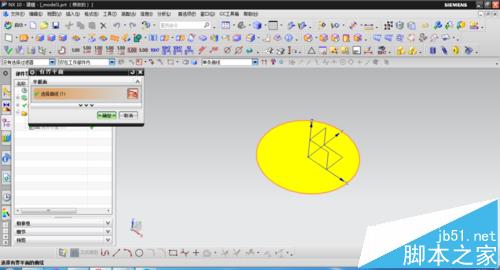

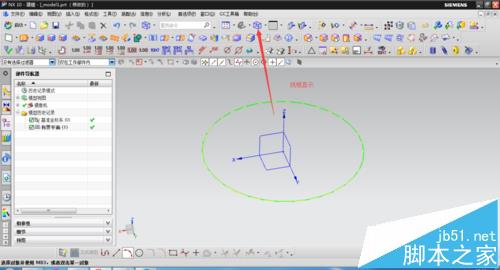

2、選擇有界平面命令，選取圓，生成一個片體特征。然后將圖形改為靜態線框顯示。

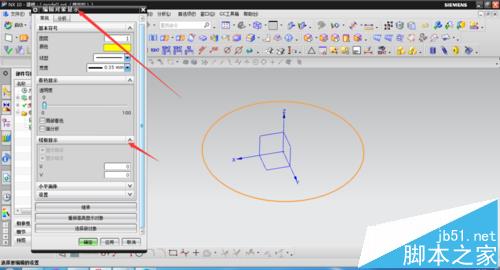

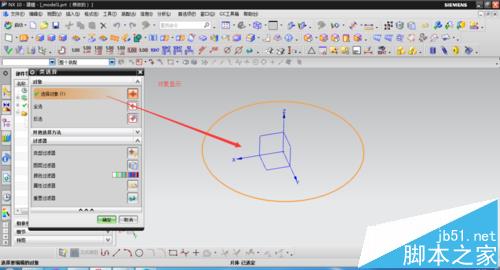

3、選擇編輯對象顯示，選擇圓平面確定，進入對象顯示界面，該界面可以指定實體顏色。

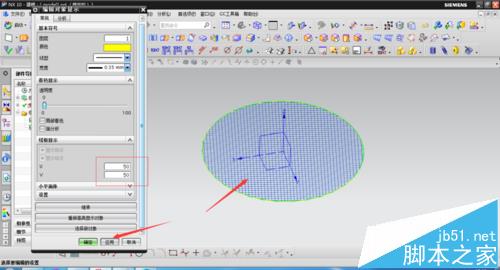

4、選擇線框下拉框，輸入Ｕ和Ｖ的值，生成網格如圖所示。

注意事項：

注意對象顯示上的顏色是實體和片體的顏色，和網格無關。
