在初學UG NX軟件時，經常掌握不好空間圓弧的繪制，有時方向不對，平面經常變化，現在對軟件比較熟練了，跟大家分享一下它的使用技巧。

1、新建一個模型文件，選擇插入曲線中的圓弧命令，選擇類型為從中心開始圓弧。

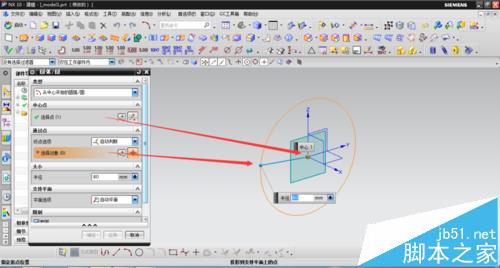

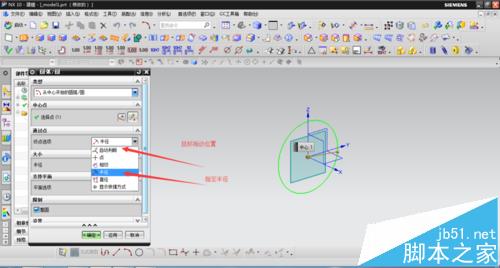

2、選擇圓心點，當鼠標拖動時，圓會自動變化，將通過點改為半徑，則變為半徑指定，鼠標拖動不再變化。

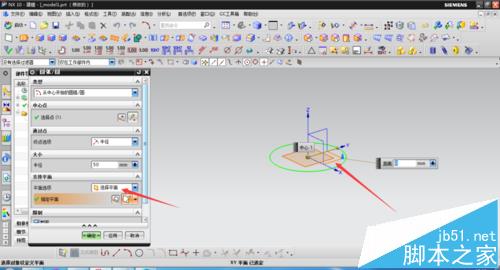

3、選擇支持平面，可以鎖定自己需要選擇的平面，這樣曲線就不只會在ＸＹ平面上。

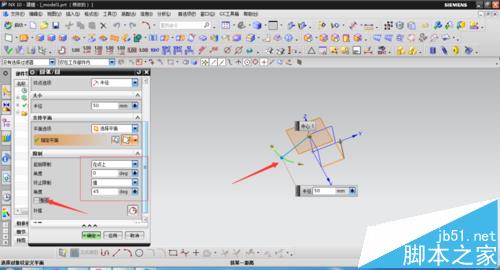

4、選擇限制選項，去掉整圓選擇，指定起始和終止角度即可完成任意圓弧線的繪制。操作如圖。

注意事項：

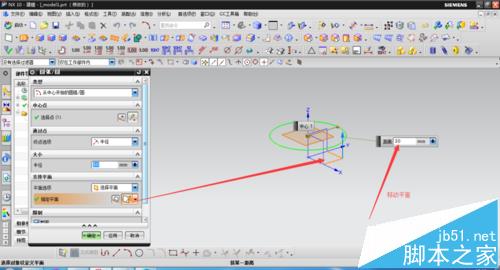

注意支持平面也可以偏移基準面。
