本經驗簡要介紹Altium Designer中如何進行PDF文件的導出，是Altium Designer使用中最基本的步驟。

1、如圖所示，打開一個工程文件，今天的經驗就是在這個工程文件上面進行的。

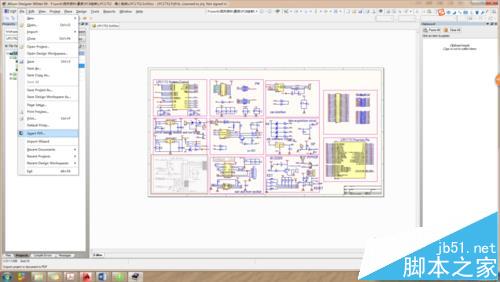

2、如圖所示，單擊file菜單，找到下拉菜單里面的smart pdf，就是這個按鈕是今天的主角，就是通過它實現的pdf文件的生成。

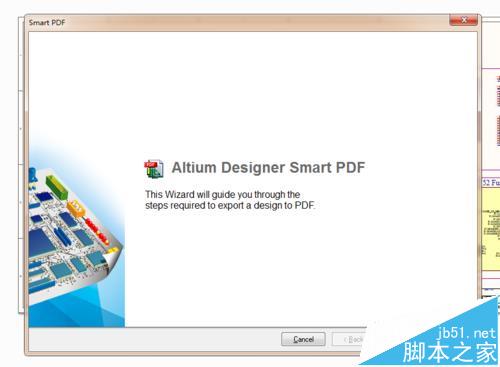

3、如圖所示，單擊按鈕后出現這個交互界面，繼續下一步。

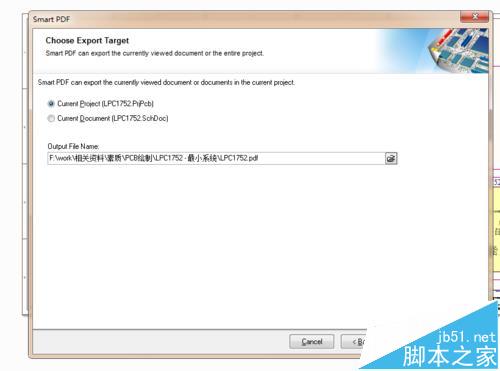

4、如圖所示，出現這個對話框，設置文件輸出路徑和轉化源是當前的工程還是當前的文件，在這我采用默認設置。

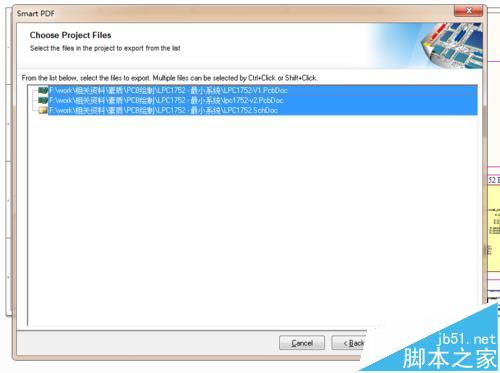

5、如圖所示，是一個示例性的對話框，說明轉化的文件有哪些，繼續下一步。

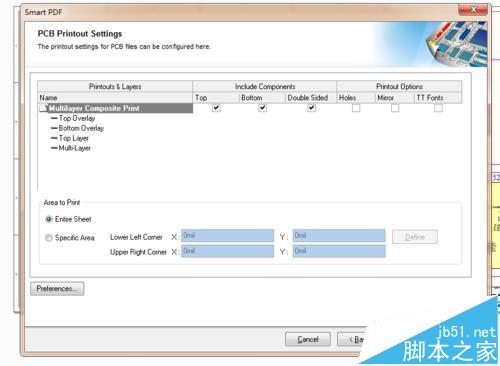

6、如圖所示，沒有重要的意義，默認設置就可以，繼續。

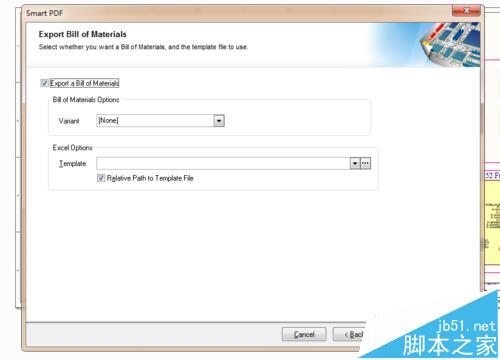

7、如圖所示，默認設置，繼續,后面還有幾個對話框，都是默認就好，一直進行到最后。

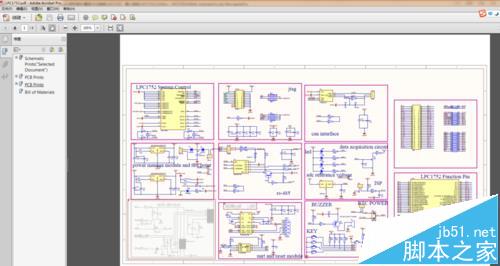

8、如圖所示，到設置的路徑下找到生成的pdf文件就可以了，有了這個文件進行技術交流等就很方便了。
