相信不少使用UG軟件做設計的小伙伴在用NX11.0出圖的進候，每一次進入到制圖當中，都需要重新設置線型等，那可不可以用戶自定義制圖系統默認的模板呢？答案是肯定的，下面就跟小編學習一下如何自定義制圖默認的模板。

一、UG11.0制圖系統默認設置

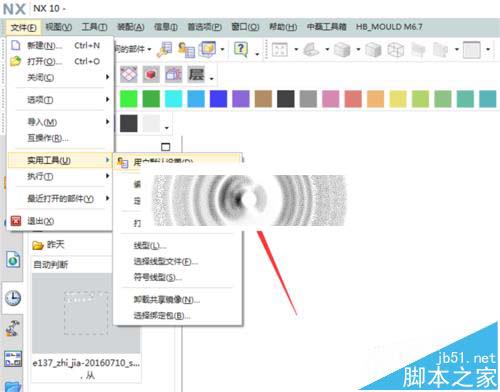

1、先打開UG10.0，點文件－系統默認設置；（本例是基于NX10.0版本，其它版本一樣操作）

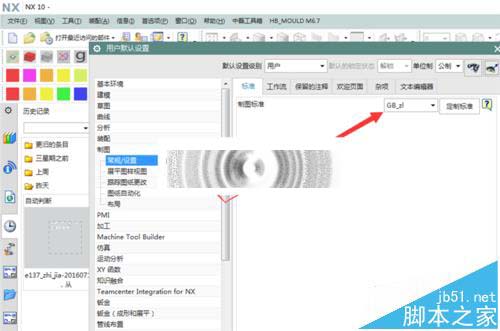

2、切換到制圖下，如圖，我用的模板是GB_ZL;

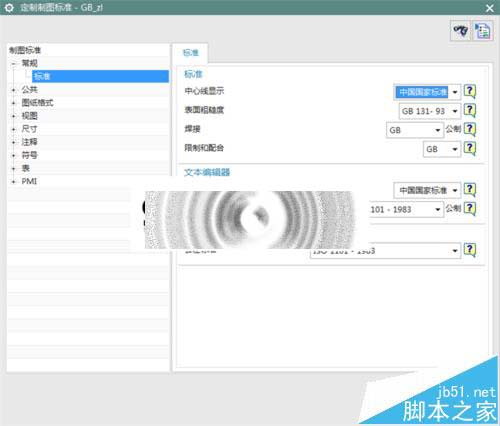

3、要定制制圖模板就要進入定制標準；

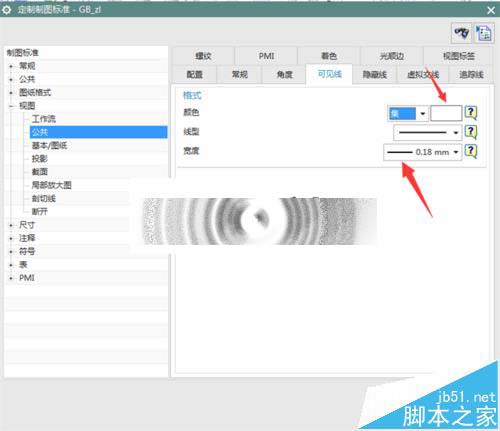

4、進入定制標準模板后，根據自己的需要對線型以及自己需要的進行設置，例如，找到你問題中的線型進行線寬設置，我一般是按0.18、白色進行操作；

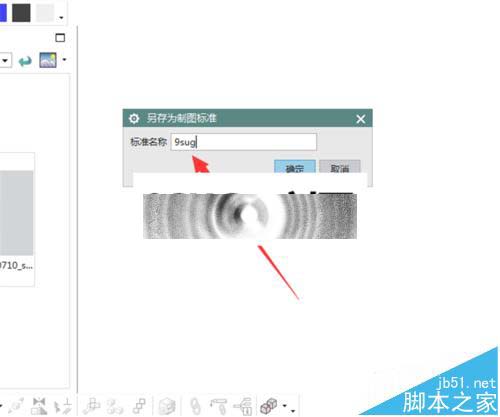

5、在設置完標準后，記得另存為，以9SUG名稱為例進行另存為；

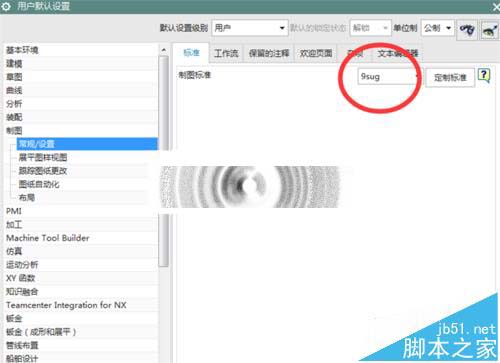

6、另存為9SUG制圖標準后，返回的用戶界面首選項制圖開始界面，可以看到有剛定制的制圖標準，點確定后退出用戶系統默認設置；

二、加載NX10.0制圖模板

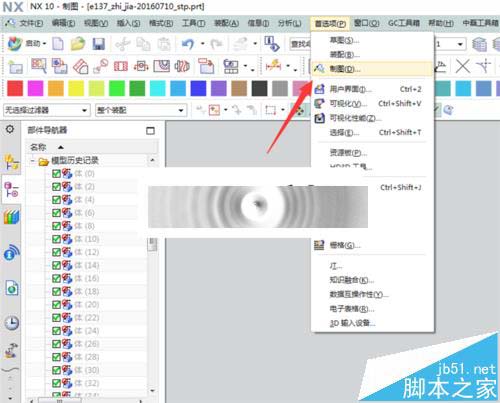

1、新建一個制圖模板，先不要急于放添加視圖，從首選項－制圖進入；

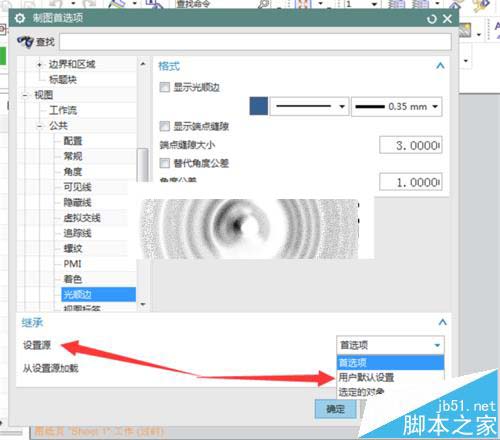

2、點開繼承－設置源－用戶默認設置；

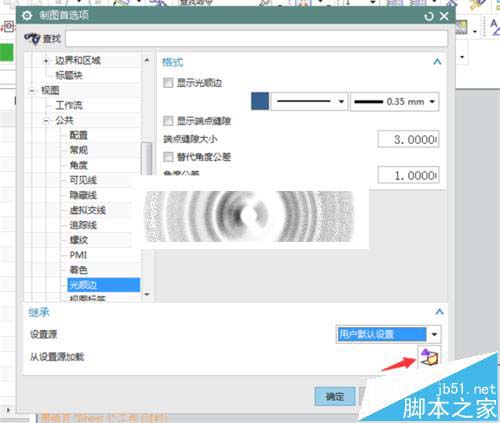

3、把設置源那切換到用戶默認設置，然后點從設置源加載；

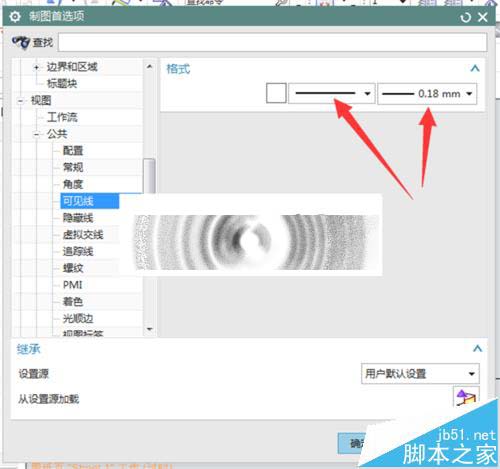

4、加載過設置源后，可以檢驗下我們剛才在系統用戶默認設置中設置的可見線，如圖設置成功；

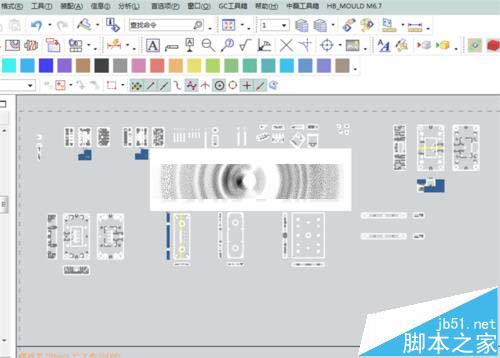

5、現才開始出圖，可見線一般是直線、白色、寬度0.18，隱藏線可以設置灰色、虛線，出好的圖如下；

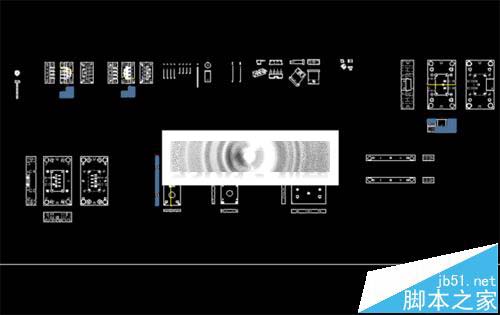

6、打開CAD，我們出的圖如下，此時完全符號我們的要求；

7、通過此方法設置的制圖模板，就是用戶自定義制圖模板，不需要每出圖一次就設置一次。
