ug三維繪圖軟件對于模具制作、模型效果制定使用起來是非常方便的。今天給大家?guī)沓鯇W者入門教程，如何進行草圖尺寸編輯？

首先運行ug三維制圖軟件，選擇建模狀態，然后進入草圖，該步驟方法上期已經在經驗進行詳細介紹，不再進行贅述。這里主要講述一下草圖編輯過程的尺寸標注及圖形約束，以直線與圓形為例。

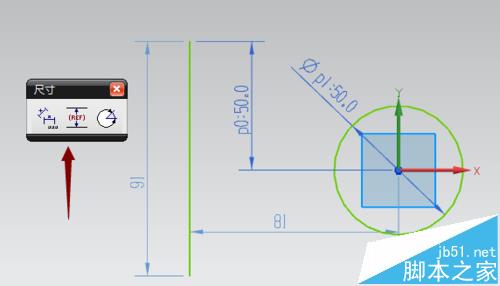

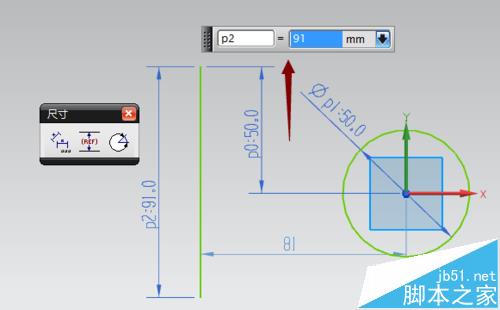

1、直接雙擊繪制后圖形上的線條尺寸，然后修正你想要的尺寸。修正之后按回車鍵。然后按ESC鍵兩次退出尺寸編輯或者將尺寸對話框關掉即可退出尺寸編輯

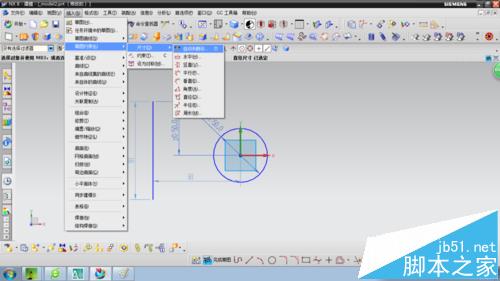

2、在草圖編輯界面的菜單欄找到插入命令，點擊插入命令，找到草圖約束，找到尺寸，接下來選擇自動判斷即可，使用其他類尺寸約束也是可以的。

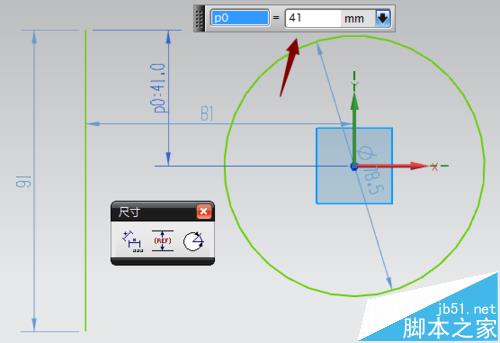

3、點擊自動判斷之后，彈出尺寸的對話框，然后單擊你要修改的尺寸，修改之后點擊回車即可完成尺寸編輯或者選擇圖形進行尺寸編輯。退出尺寸編輯方法如上一樣。

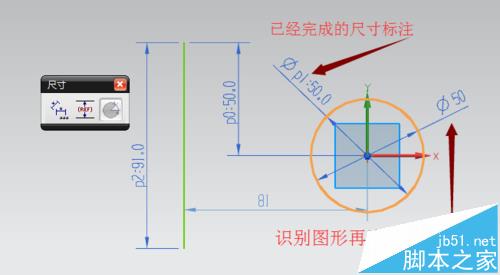

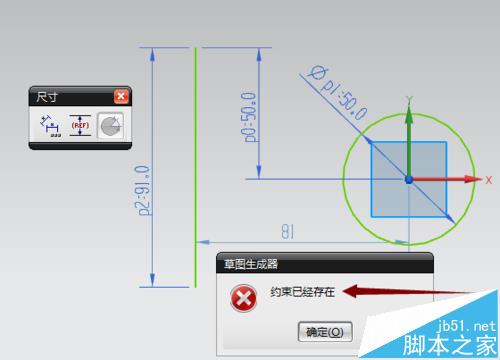

4、對于已經編輯過的尺寸，只能點擊尺寸進行修改不能進行圖形識別改尺寸，因為已經進行約束。如圓的直徑50，已經完成尺寸編輯，使用圖形識別再次進行尺寸編輯，識別之后點擊左鍵確定，彈出尺寸已經約束對話框

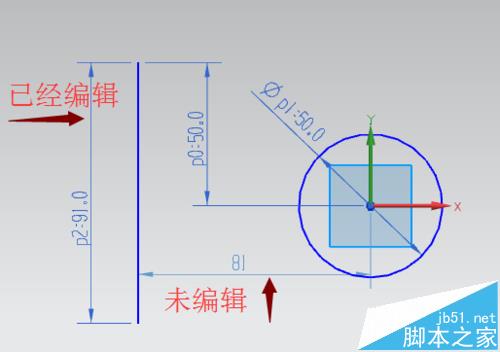

5、對于尺寸是否已經進行編輯，應該怎樣識別那，只能通過尺寸顏色進行識別，尺寸被編輯過的呈現深藍色，未編輯過的呈現淺藍色，但不是特別明顯。

注意事項：

尺寸編輯很簡單，只要沒有過約束即可。
