在圖形繪制過程中，我們經常要使用到漸開線，繪制漸開線不能單一的去描點，因為它本身有一定的規律。必須使用到相關的三角函數公式來輔助繪制，方法和前面講的正弦規律曲線有些內似，可以參考下面的經驗鏈接做一下對比。

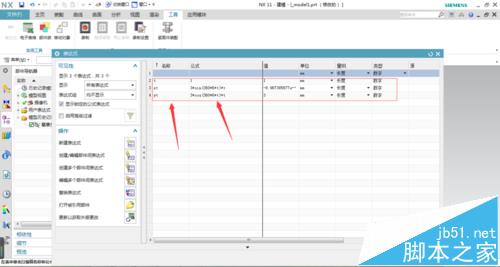

1、打開UG NX軟件，選擇菜單欄中的工具選項，對于經典工具條也是一樣，找到下面的表達式選項，進入表達式的創建。設置規律公式如圖所示，這里使用基圓半徑為3.

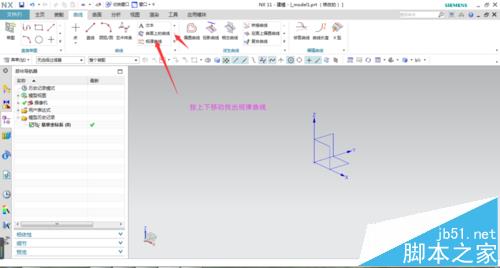

2、在菜單欄選擇曲線工具，在曲線欄選擇規律曲線，不是在草圖曲線中，這個曲線屬于空間曲線，如果該欄中沒有規律曲線，可以在工具條中找出并在前面打上勾。

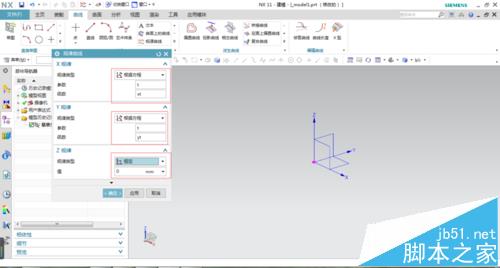

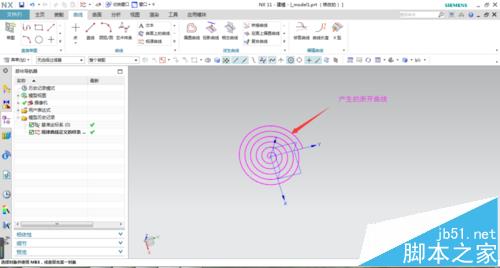

3、軟件跳出規律曲線對話框，選擇X、Y規律根據議程，函數分別為XT、YT，如圖所示，Z軸選擇為恒定，值為0，生成漸開線如圖。

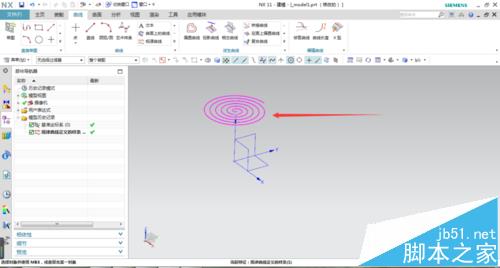

4、返回規律曲線對話框，將Z軸恒定值改成5，如圖所示，漸開線的位置抬高。

注意事項：

注意表達式公式字母應在英文輸入法輸入。
