作為一個完整產品的設計，先從整體入手，充分利用曲線、曲面等相關命令功能完成主體結構造型，再將主結構進行切割，最后通過抽殼、拉伸等來完成細節特征的創建。該教程使用操作細節較多，使用到了UG NX的一些常用指令。因為經驗視頻大小限制，壓縮后的清晰度略有欠缺。

一、輔助造型

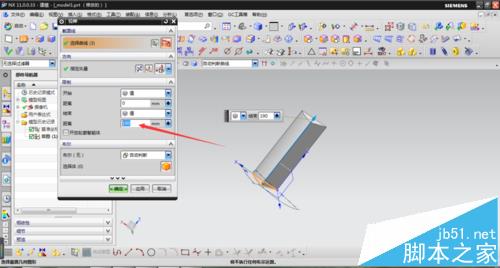

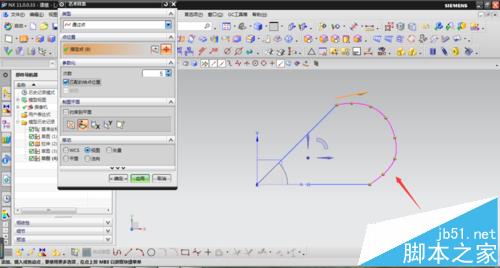

1、先繪制一個草圖，為八分之一圓，尺寸約束如圖所示。通過拉伸命令，完成一個八分之一圓柱臺的創建。

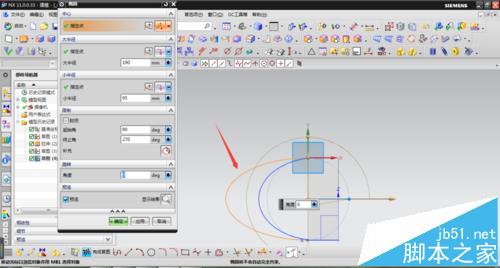

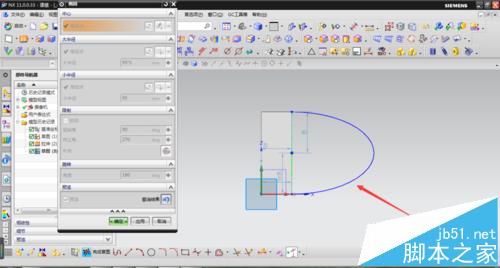

2、選擇該柱臺的一個截面為草圖基準面，選擇草圖曲線/橢圓，設置長、短半軸尺寸，短半軸與前面柱臺拉伸高度一致。完成后同樣的方法，選擇另一截面做草圖基準，繪制一個同樣的半橢圓。如圖所示。

3、選擇創建基準面，平移基準到柱臺一半高度的位置，繪制草圖，使用樣條曲線，選取兩橢圓的中點為端點，調整樣條線到合適位置，如圖。

二、曲面造型

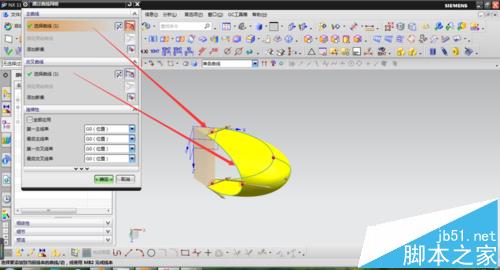

1、選擇曲面/通過曲線網格，分別選取三條圓弧線為截面線1，兩條橢圓線為截面線2，生成曲面特征如圖。

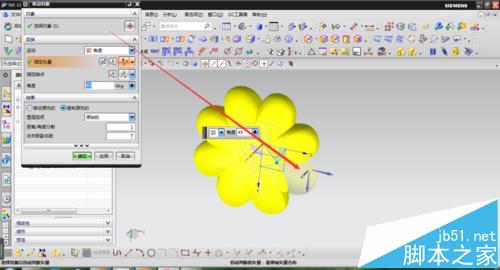

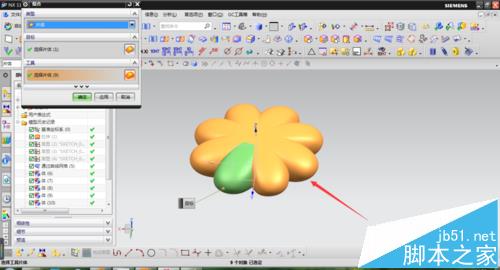

2、選擇編輯/移動對象命令，選取剛剛創建的曲面，類型為角度，以Z軸為旋轉中心軸，沿原點旋轉復制另外七個曲面特征，角度為45度。

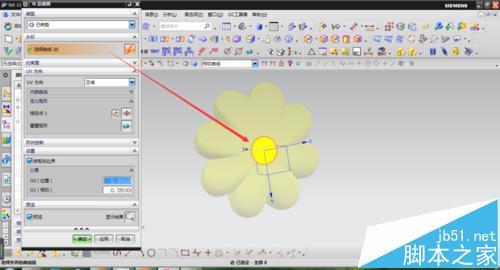

3、選擇N邊曲面，選取中間空位的圓邊線，如圖所示，填充中間曲面。同樣的方法完成另外一邊的填充。選擇縫合命令，結所有片體進行縫合處理，完成實體的創建。
